2米跨度Sbach300遥控比例飞机骨架模型

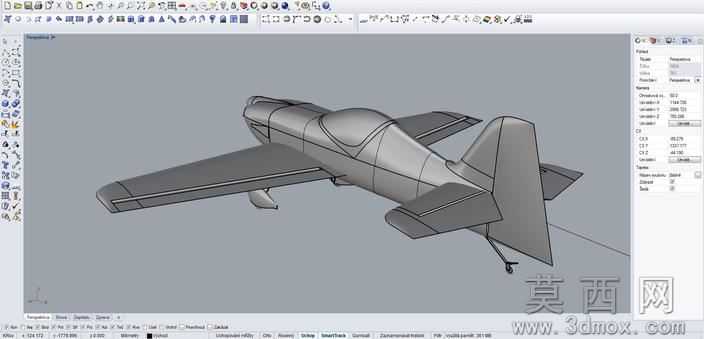

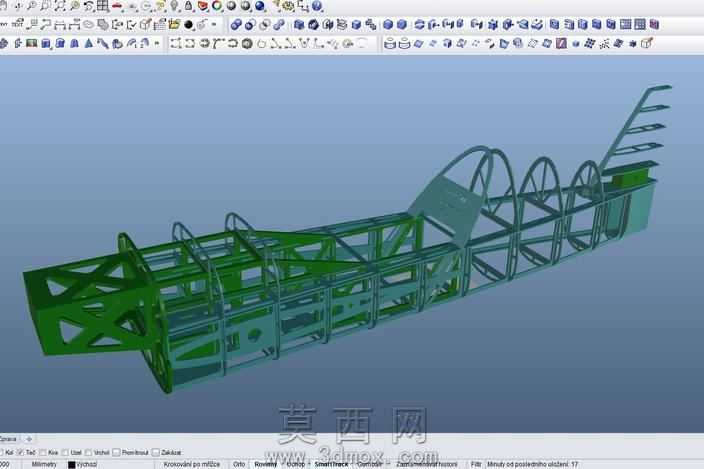

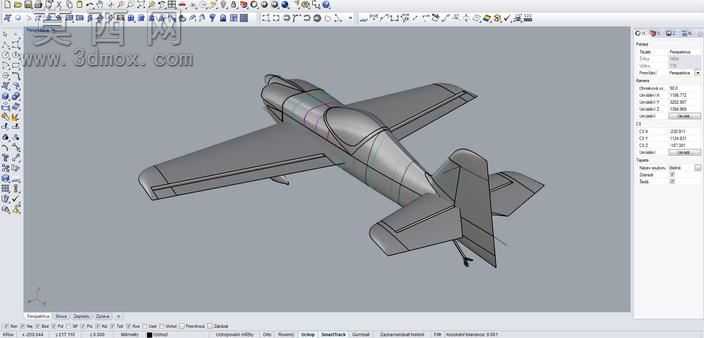

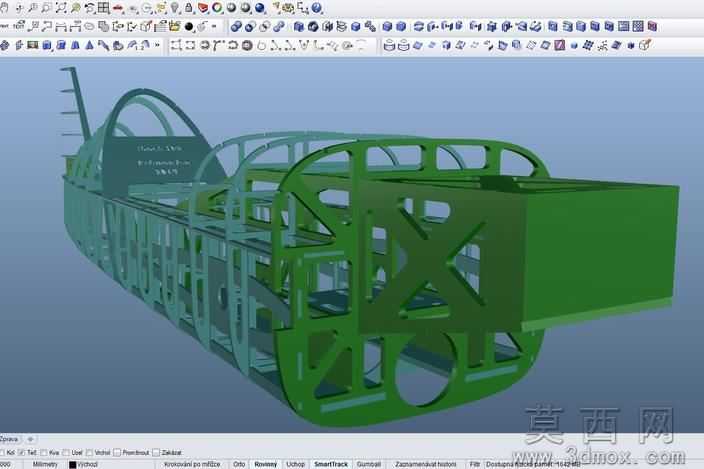

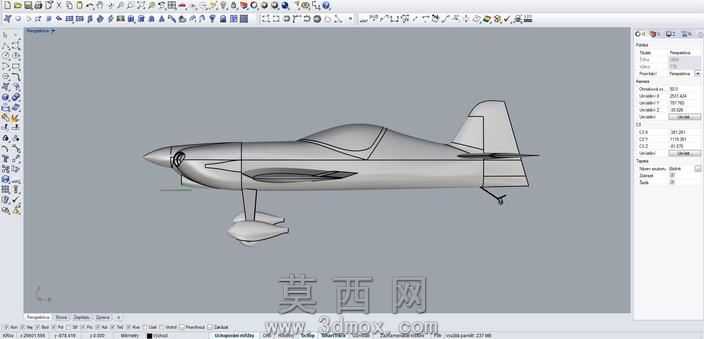

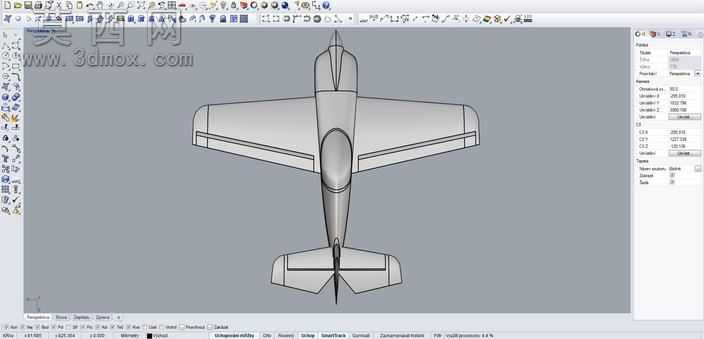

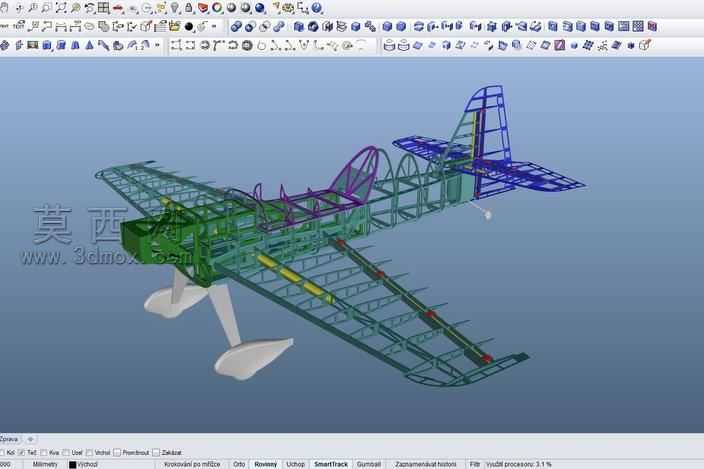

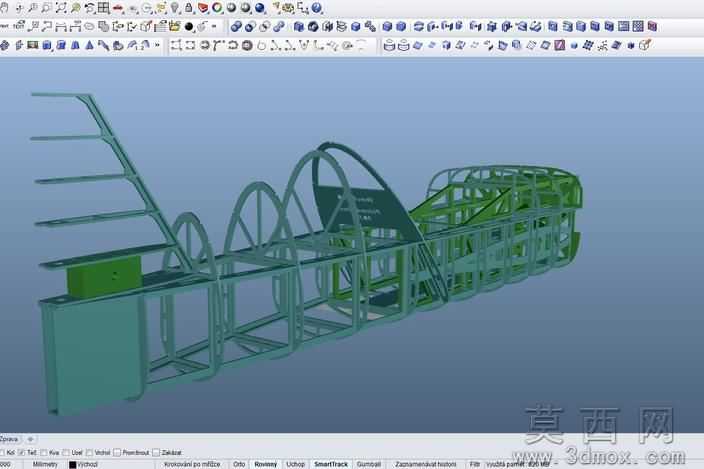

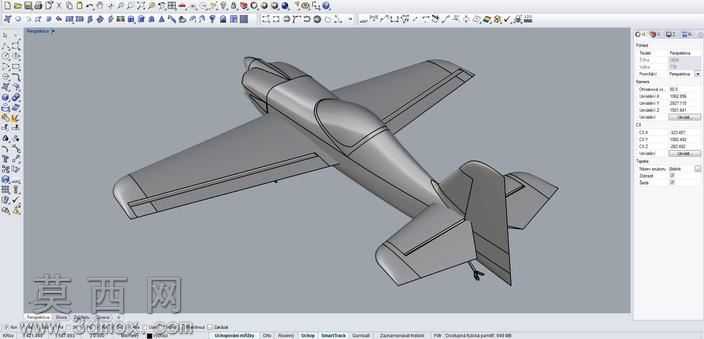

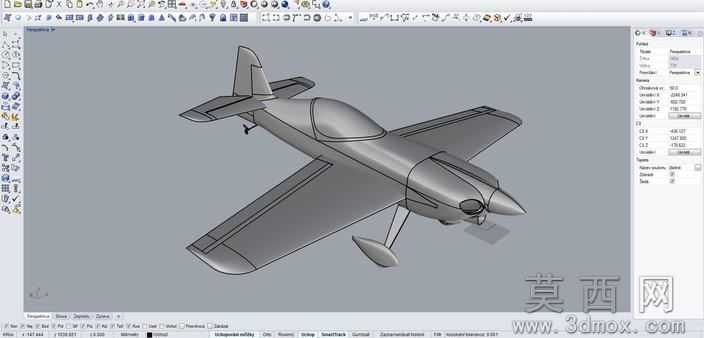

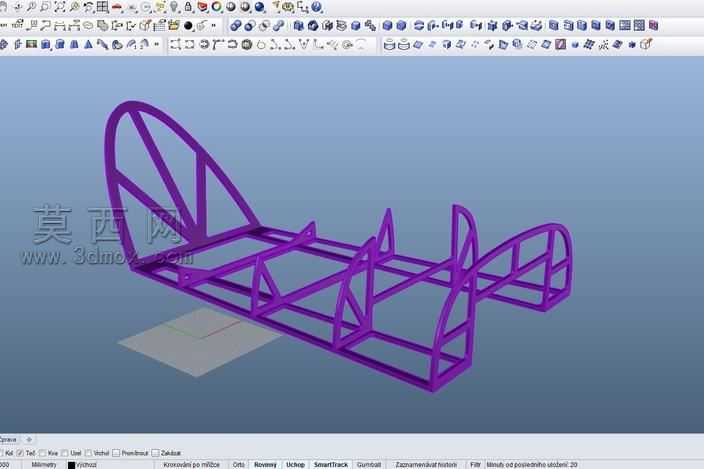

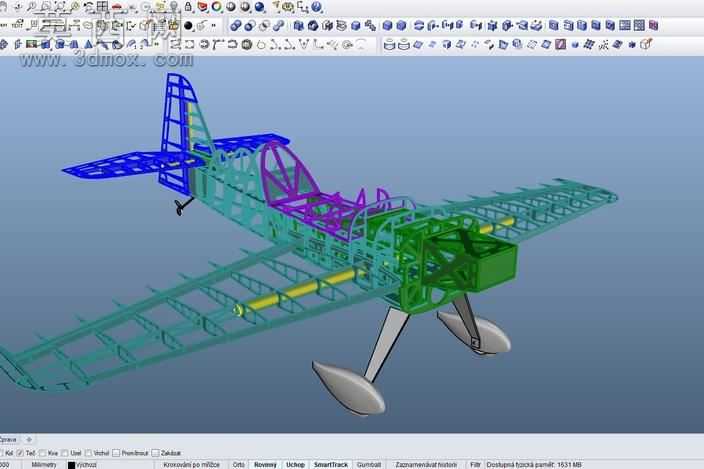

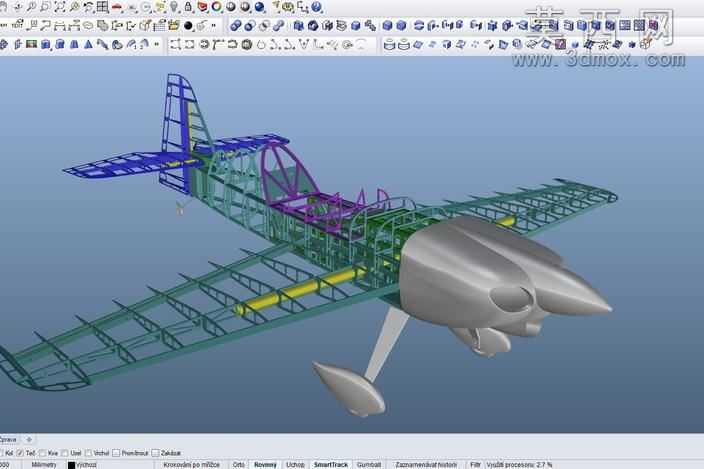

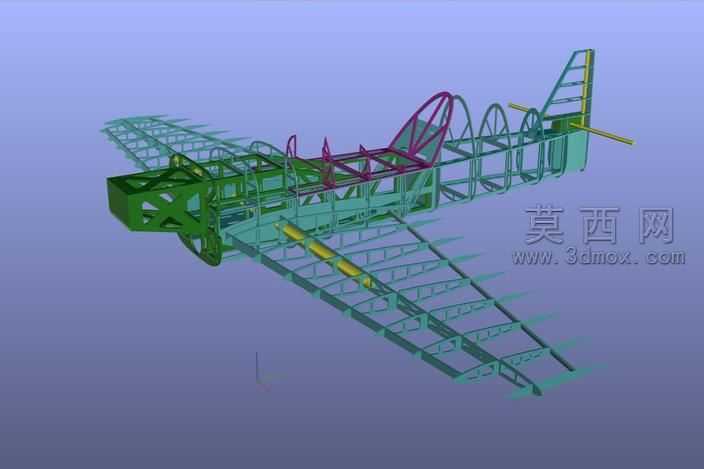

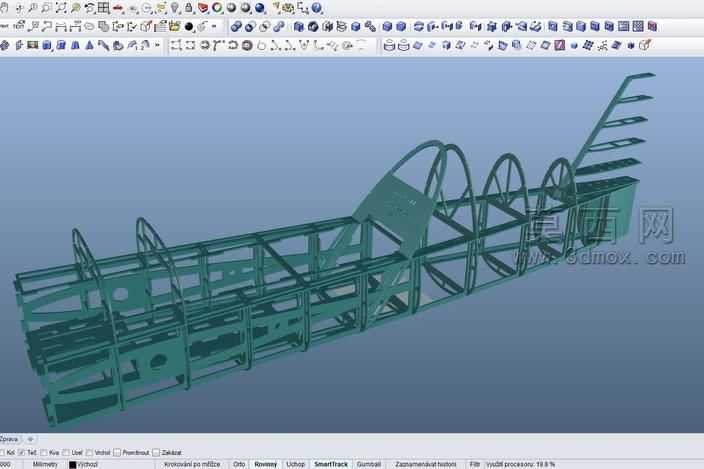

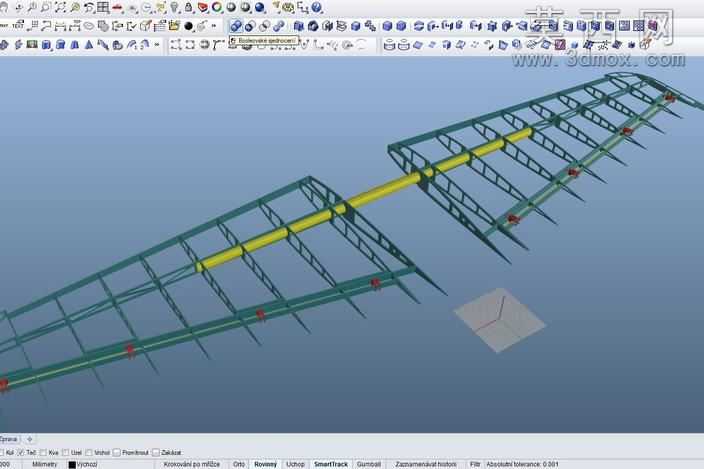

本作品为Sbach300特技飞机的RC比例模型骨架三维建模成果，当前完成度约40%，设计目标为制作2米翼展的大尺寸遥控航模。建模过程中首先参考真机的气动外形与结构比例，在三维软件中搭建整体坐标基准，先勾勒出机身纵向主梁、翼梁的核心受力结构线，再逐步延伸出各框段的肋板轮廓，确保整体尺寸符合2米跨度的设计要求。模型采用线框加实体骨架的展示方式，清晰呈现航模内部的桁架式受力结构：机身前段采用绿色标识的高强度框梁结构，用于后续容纳动力系统、遥控接收机与电池组，预留出设备安装的卡位空间；机翼部分采用双梁搭配密集翼肋的结构设计，沿翼展方向逐步收窄翼型厚度，还原特技飞机的薄翼型气动特征，翼肋上预留了蒙皮贴合的定位边与舵机安装槽位；尾翼部分采用紫色与蓝色区分的垂直尾翼、水平尾翼骨架，结构做了轻量化镂空处理，在保证结构强度的前提下降低尾部重量，优化整机的重心配平。建模过程中针对航模制作的实际需求，对各骨架零件的连接位置做了装配间隙预留，标注了后续粘接、螺丝固定的配合位置，不同颜色的结构区分对应不同的制作材料，绿色部分为层板切割的受力框，紫色部分为轻木切削的支撑肋，蓝色部分为桐木制作的尾翼骨架，方便后续拆解零件输出切割图纸。设计思路上优先还原Sbach300特技飞机的高机动性结构特征，骨架的受力走向完全匹配真机的载荷分布，机翼的后掠角度、机身的长细比、尾翼的舵面比例都严格按照比例缩放，同时兼顾RC航模的制作可行性，对过于细小的真机结构做了适配航模制作的加强处理，避免后续飞行中出现结构断裂问题，当前骨架阶段的建模完成了整体受力框架的搭建，后续可继续补充蒙皮、起落架、动力系统等细节部件，最终形成可直接用于航模制作的完整三维模型。
