学生课程项目固定翼滑翔机结构设计

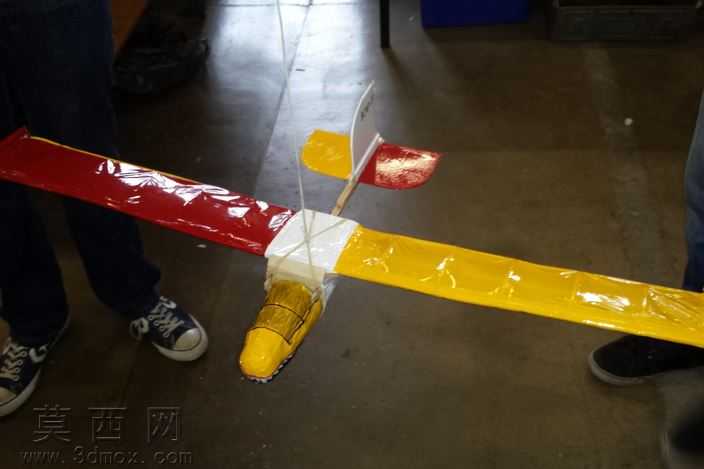

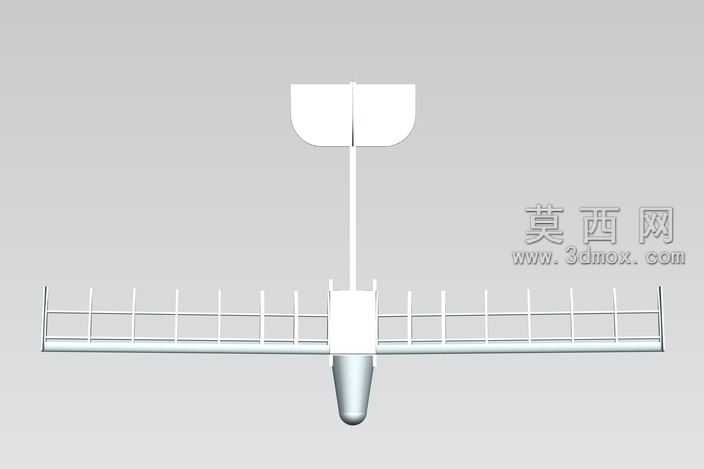

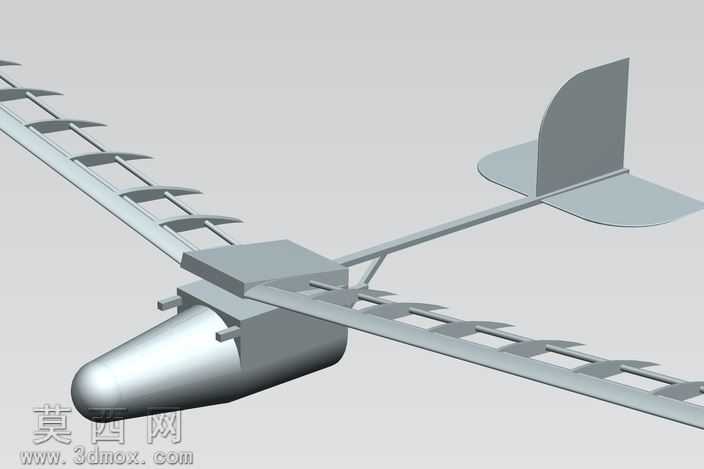

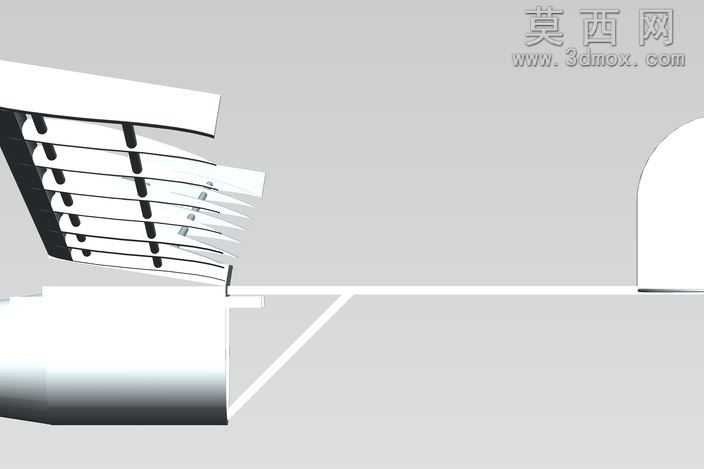

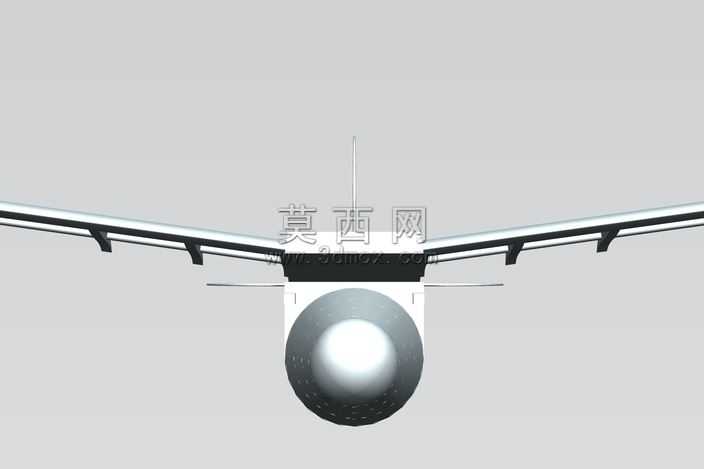

本滑翔机三维模型采用NX软件完成全参数化建模，整体遵循轻型低速滑翔机的气动设计逻辑，建模过程从机身中轴线基准开始搭建，首先完成机身主体的曲面构建，机身头部采用流线型钝头设计，降低低速飞行时的压差阻力，机身中段为承力结构段，预留了机翼与尾翼的安装定位接口，建模时严格保证各安装面的同轴度与平面度公差，避免后续装配出现干涉问题。机翼部分采用平直翼布局，建模时先绘制翼型基准草图，通过拉伸生成机翼主翼梁结构，翼肋按照等间距排布，每片机翼设置多道翼肋保证翼型精度，机翼后缘预留了操纵面的安装铰接位，机翼与机身的连接采用插接式结构，建模时做了配合公差预留，保证虚拟装配时的贴合度。尾翼部分包含水平尾翼与垂直尾翼，水平尾翼采用对称翼型，垂直尾翼设置在机身尾部中轴线上，尾翼与机身的连接段做了加强筋结构设计，提升尾翼的结构刚度。模型渲染阶段采用哑光白色作为主体材质，模拟轻木蒙皮的航空模型常用外观质感，金属结构件部分采用浅灰色金属材质，区分不同部件的材质属性，渲染时添加了柔和的环境光，清晰展现各部件的轮廓与结构层次。设计过程中充分考虑了课程项目的实际制作可行性，所有结构件均采用易加工的构型，避免复杂曲面带来的加工难度，同时针对恶劣天气飞行的测试需求，对机翼主梁、机身承力段做了结构加厚处理，提升整体结构强度，能够应对强风、降雨环境下的飞行测试载荷，模型完整还原了滑翔机的全部结构细节，包含机翼骨架、机身承力结构、尾翼连接结构等核心部件，可直接用于后续的结构仿真、3D打印制作或者航空设计教学演示使用。
