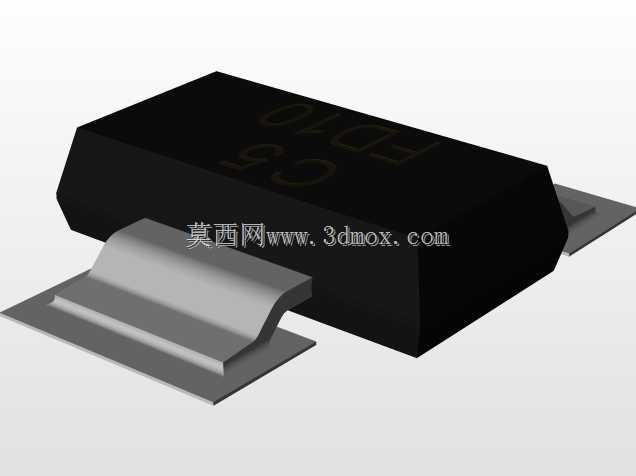

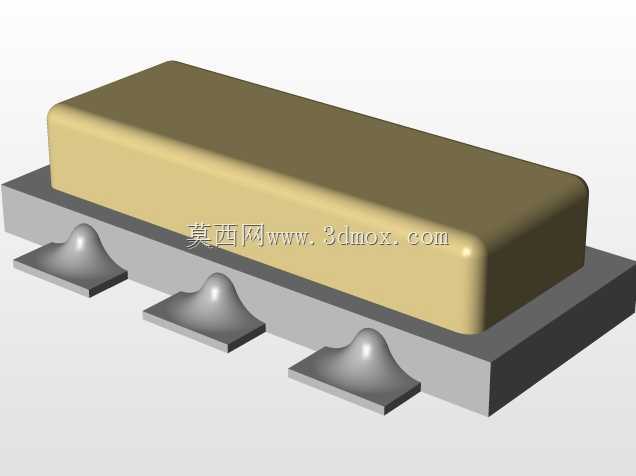

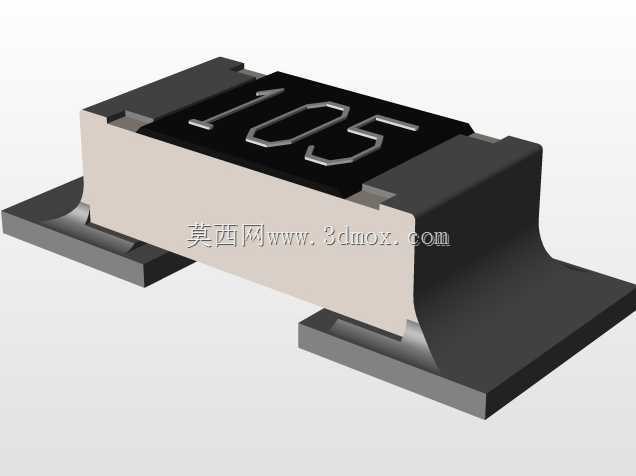

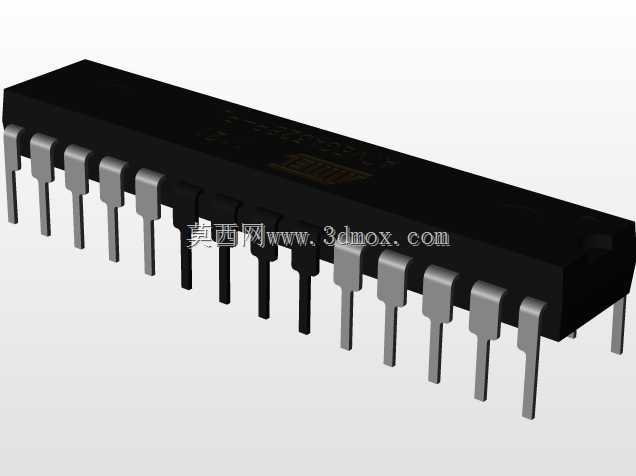

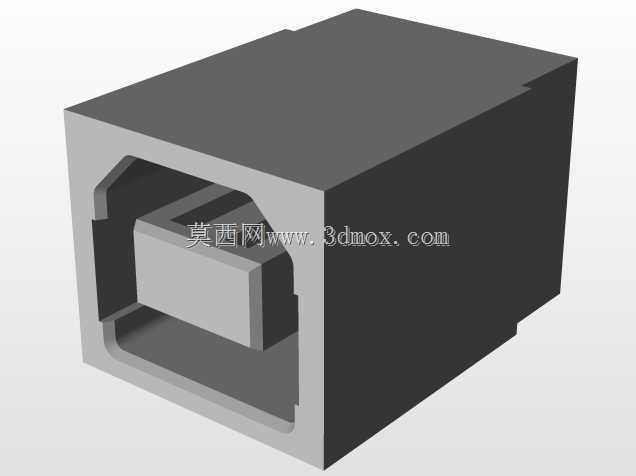

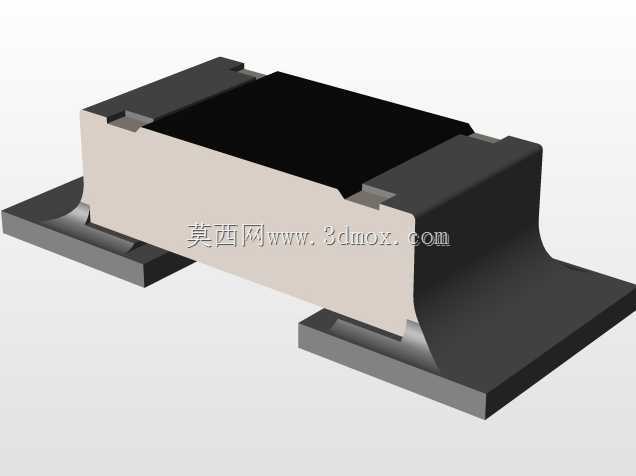

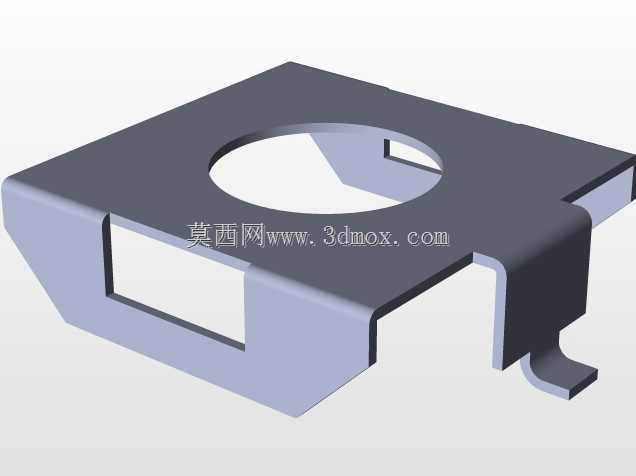

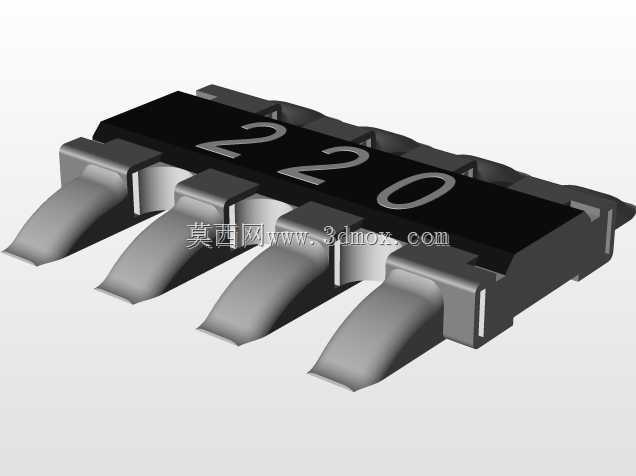

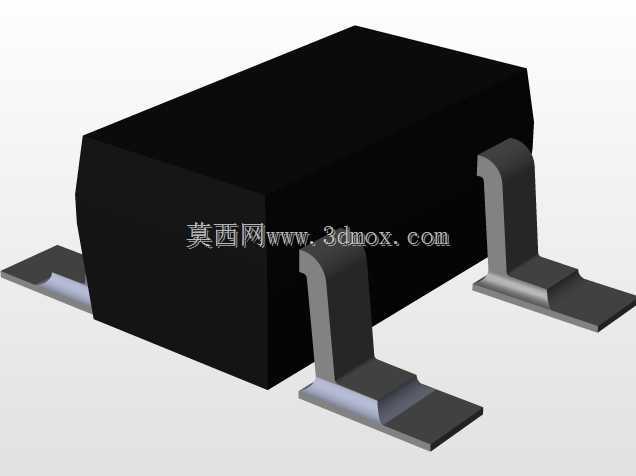

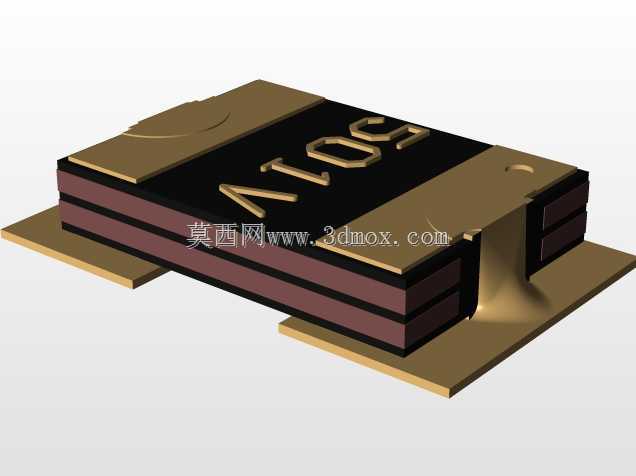

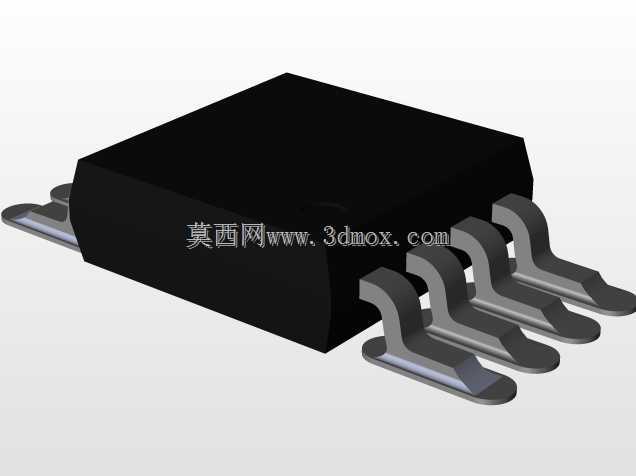

ArduinoUno开源控制板贴片元件结构设计

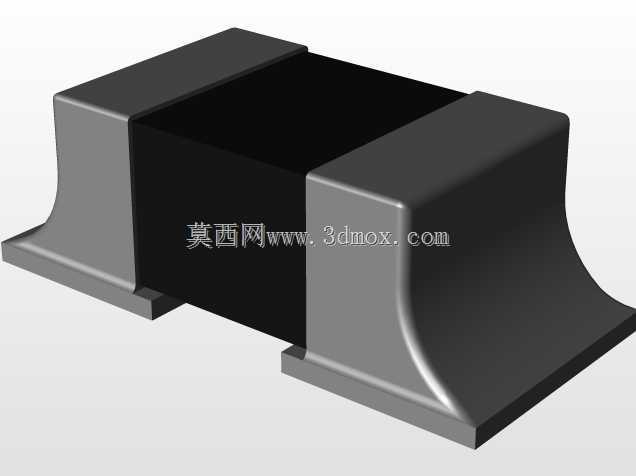

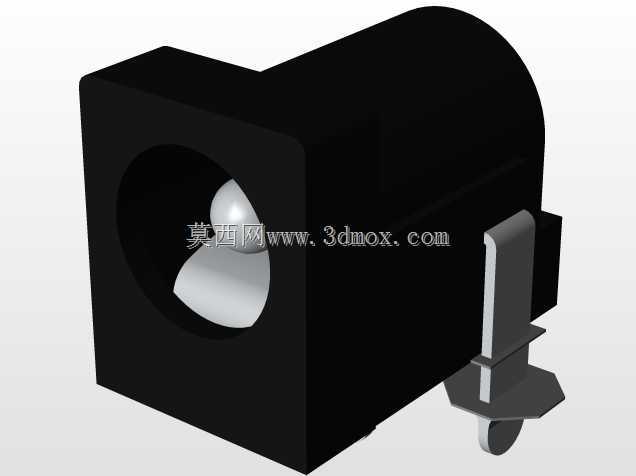

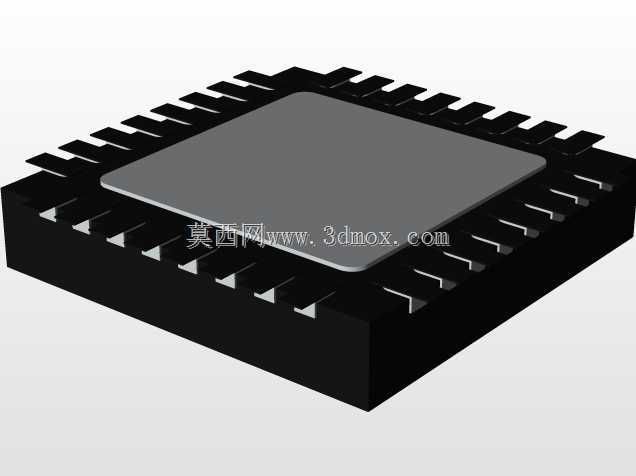

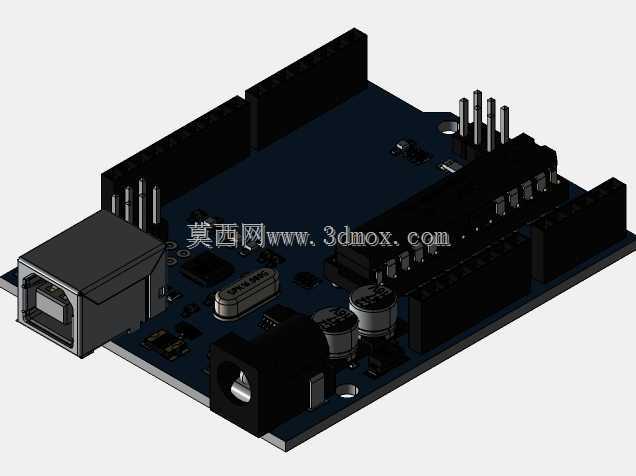

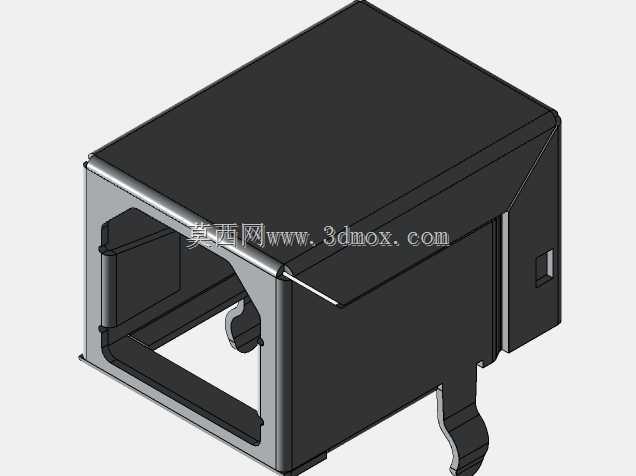

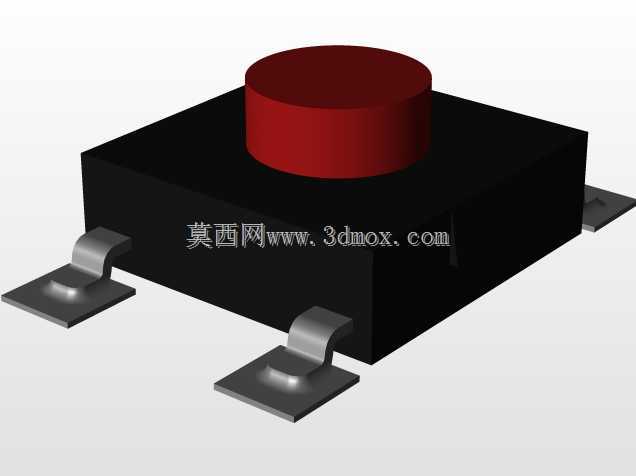

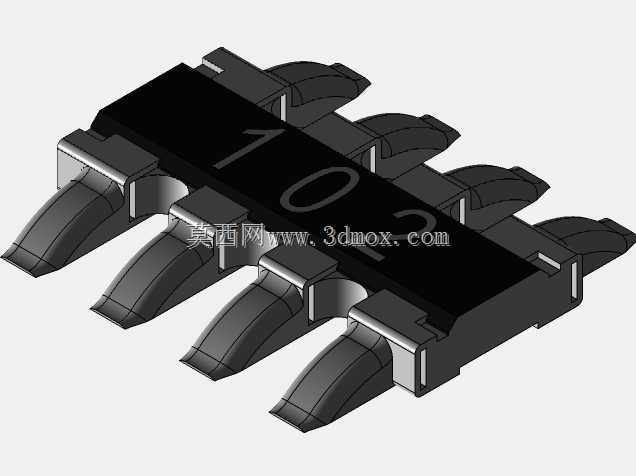

　　在嵌入式开发与小型智能设备搭建场景中，Arduino Uno作为入门级开源控制核心，其板载贴片元件的结构合理性直接决定整板焊接良率与运行稳定性，本次呈现的是板载102标识贴片功率电感的三维结构设计成果。从实际应用场景来看，这类贴片电感广泛出现在开源控制板的电源稳压回路中，承担DC-DC转换环节的储能、滤波职责，不管是学生DIY的小型循迹小车、机械臂原型，还是工业场景里的简易数据采集节点、小型执行器控制单元，只要用到Arduino Uno作为主控，板上的这类功率电感都是保障供电稳定的核心被动元件，一旦电感结构设计不合理，出现引脚共面度偏差、本体尺寸超差，就会导致SMT焊接时出现虚焊、立碑，甚至在设备运行中因为振动出现引脚脱焊，直接造成主控板供电中断。

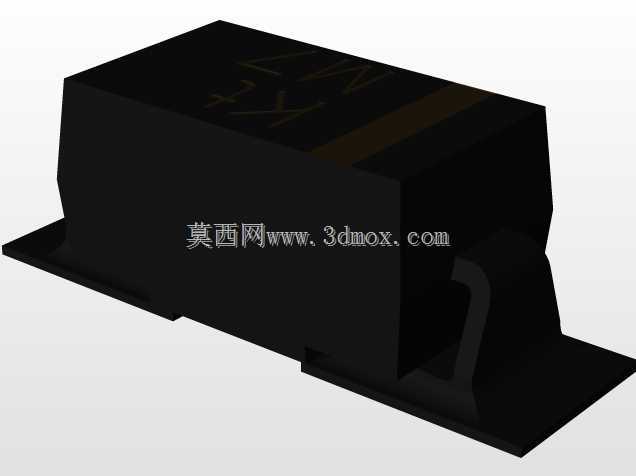

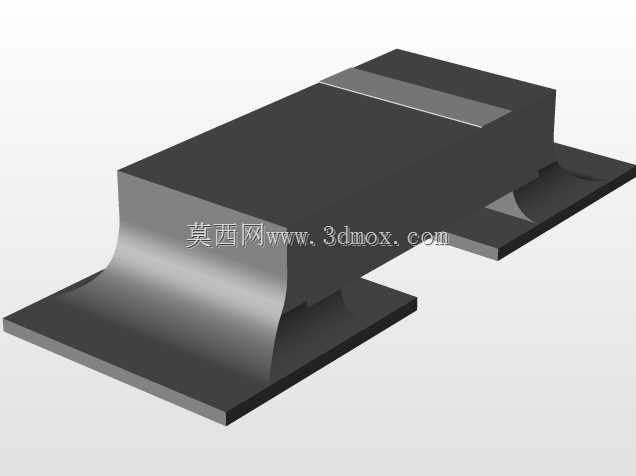

　　从设计思路上看，这款贴片电感采用半屏蔽式结构设计，磁芯选用锰锌铁氧体材质压铸成型，绕组分多层平绕在磁芯中柱上，外部通过黑色环氧树脂封装完成固定与绝缘，引脚采用弯折成型的镀锡铜片，既保证焊接时的润湿性，也能在回流焊过程中承受高温不变形。不同于传统直插电感的立式安装结构，这款贴片元件的安装面完全贴合PCB焊盘，整体高度控制在3mm以内，不会占用板上垂直方向的过多空间，给上层叠加的传感器扩展板、电机驱动扩展板留出足够的安装间隙，避免出现元件干涉。

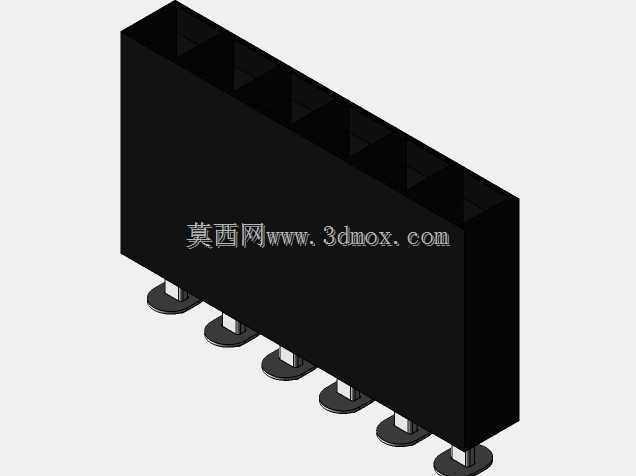

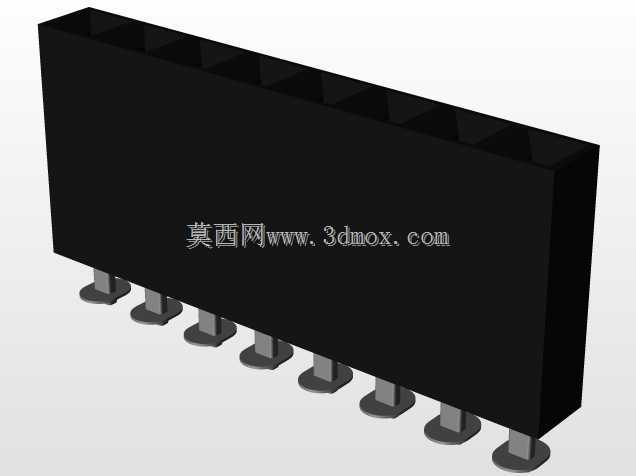

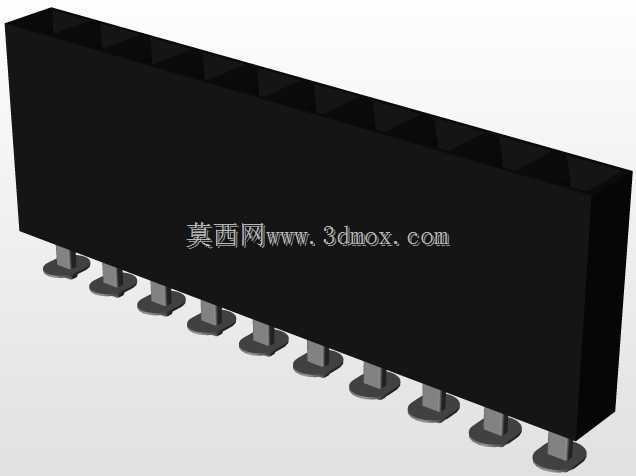

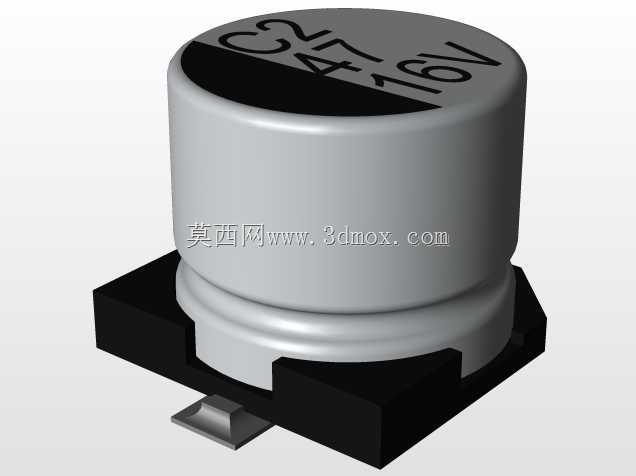

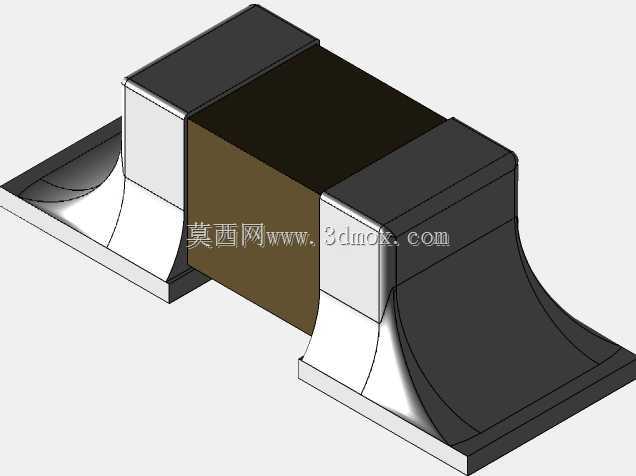

　　从安装边界来看，元件本体长度为7.2mm，宽度为4.5mm，引脚中心间距为1.8mm，焊盘设计推荐采用2.0mm×1.2mm的矩形焊盘，两个焊盘之间的阻焊桥宽度不小于0.6mm，避免焊接时出现锡连短路。在实际选型替换时，要注意元件的顶部与周边电解电容、排针的水平间隙不小于1mm，既满足SMT贴片机的吸嘴取件空间要求，也给后期返修时的热风枪操作留出操作余量。从功能特性上看，这款电感的额定饱和电流满足Arduino Uno板上5V转3.3V回路的电流输出要求，直流电阻控制在20毫欧以内，不会在大电流输出时产生过多的压降与发热，半屏蔽结构的磁泄漏量远低于开放式绕线电感，不会对板上的模拟量采集回路造成电磁干扰，保证外接传感器的模拟信号采集精度。

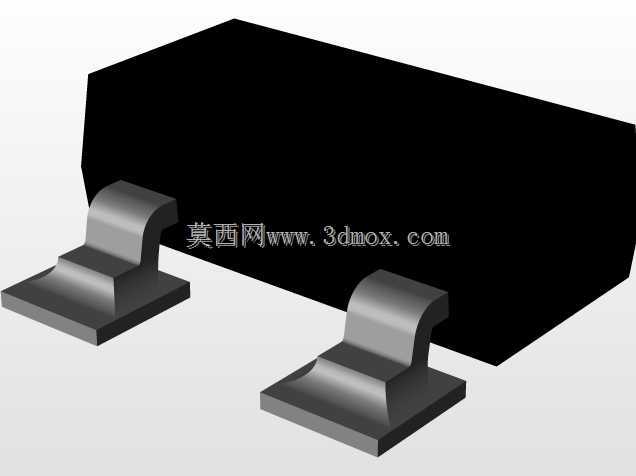

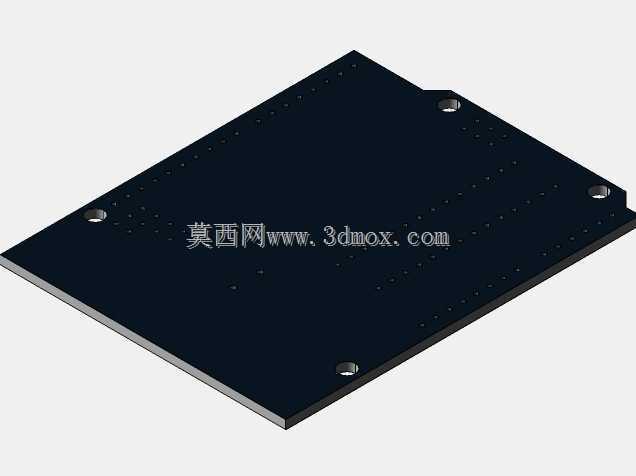

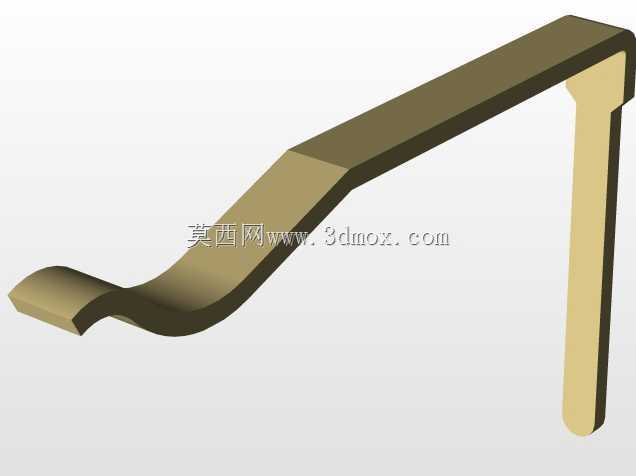

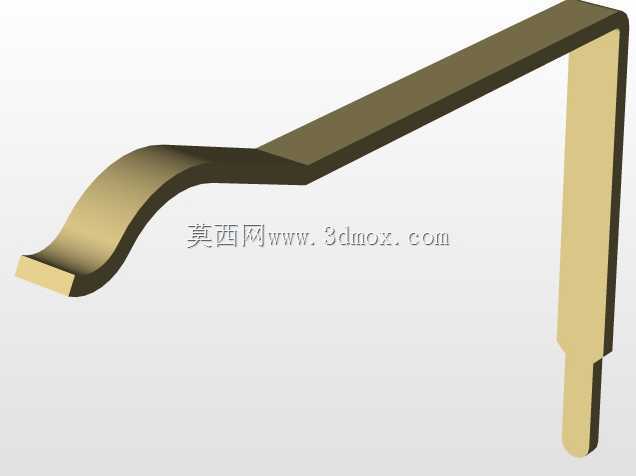

　　在结构建模过程中，特意还原了引脚根部的应力释放弯折结构，这个细节很多建模者容易忽略，实际生产中，PCB在过回流焊后会存在轻微的翘曲，引脚根部的小圆弧弯折可以抵消PCB翘曲带来的机械应力，避免引脚与磁芯绕组的连接位置出现断裂，提升元件的整体抗振动性能，哪怕是安装在移动机器人这类持续存在振动的设备上，也能保证长期连接可靠。另外，封装本体侧面的102标识采用凹印建模还原，对应1mH的电感量参数，方便生产过程中的视觉识别与物料核对，避免SMT换料时出现物料错贴。在做整板布局校验时，这款电感的三维模型可以直接导入主控板的装配环境中，检查与周边元件的间隙、与外壳安装柱的位置关系，不需要等到打样回来才发现元件干涉问题，能有效减少打样迭代次数，缩短整个项目的开发周期。对于刚接触嵌入式硬件结构设计的从业者来说，这类基础贴片元件的精准建模是整板设计的基础，只有把每一个被动元件的安装尺寸、外形轮廓都做精准还原，才能保证最终的PCB设计与结构外壳完美匹配，避免出现组装时的干涉问题。
