电源变压器用主轴连接组件结构设计

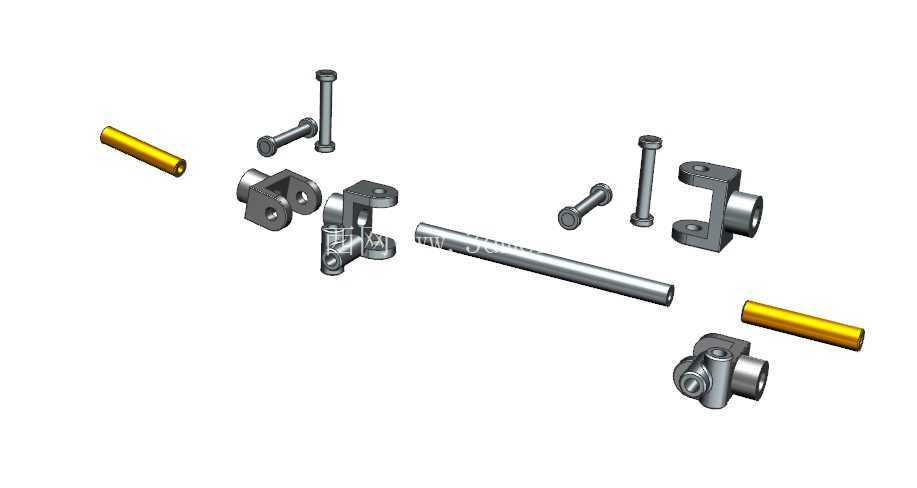

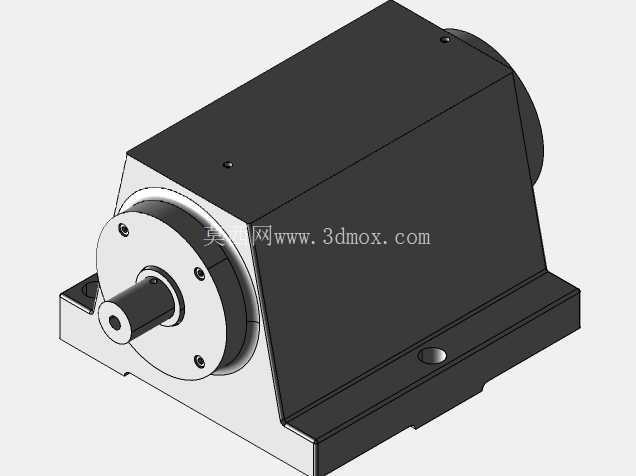

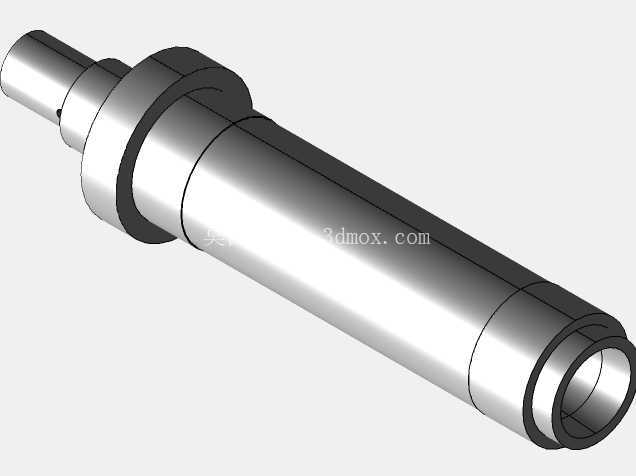

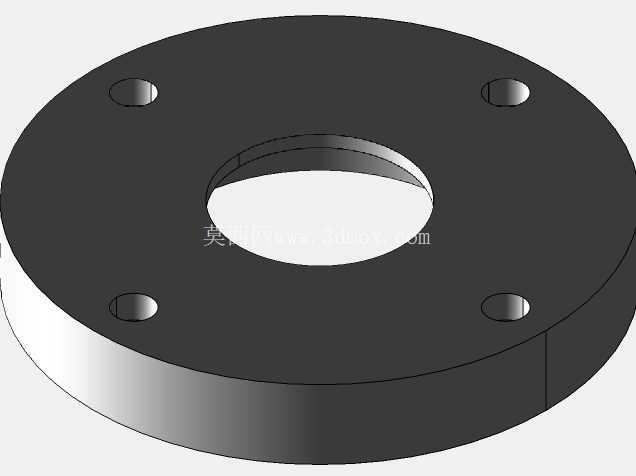

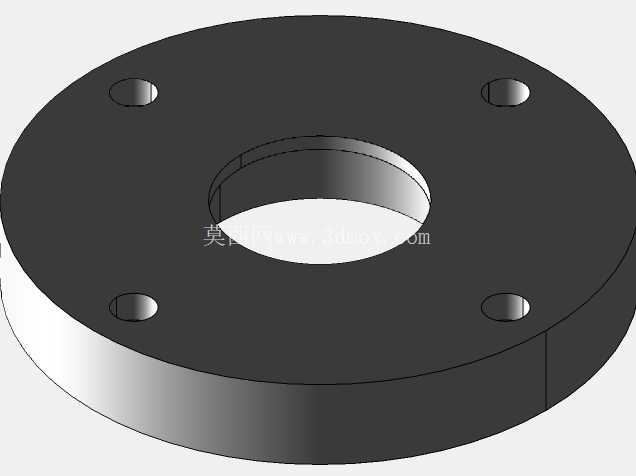

　　整套组件采用模块化拆分设计，包含核心传动长轴、两组对称布置的铰接支撑座、四组不同长度的圆柱头紧固件、两段轴向定位铜套以及两组端部铰接接头，所有零件的配合公差都按照变压器长期免维护的运行要求设定，避免长期运行后出现松脱、卡滞、传动间隙过大的问题。从设计思路层面，核心传动长轴采用冷拉圆钢加工而成，表面做镀锌钝化处理，既满足结构强度要求，也能适应变压器内部的弱腐蚀环境，轴径的选择经过扭矩校核，能够承受分接开关切换过程中的最大冲击扭矩，不会出现扭转变形；长轴两端的轴颈做了减径处理，与铜套采用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证转动灵活性，也不会因为间隙过大导致传动偏心。这套主轴连接组件是电源变压器内部传动与支撑结构的核心组成部分，主要应用于中小容量油浸式或干式电源变压器的调压机构、分接开关传动链路当中，承担扭矩传递、部件铰接支撑、轴向定位的核心作用，直接决定变压器调压操作的顺畅度与长期运行的结构稳定性。从实际工程应用场景来看，电源变压器在电网配电、工业供电、民用输配电场景中，需要根据负载侧电压波动调整绕组匝数比，这一动作的传递就需要依靠主轴组件将外部操作力矩传递到分接开关的动触头端，同时还要适配变压器内部紧凑的安装空间，兼顾绝缘距离要求与机械强度冗余。

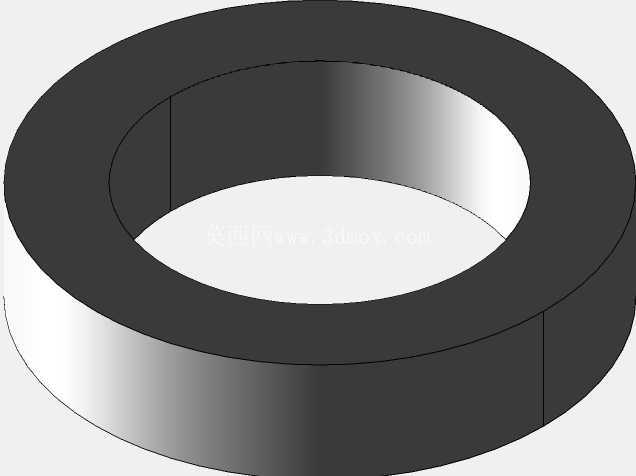

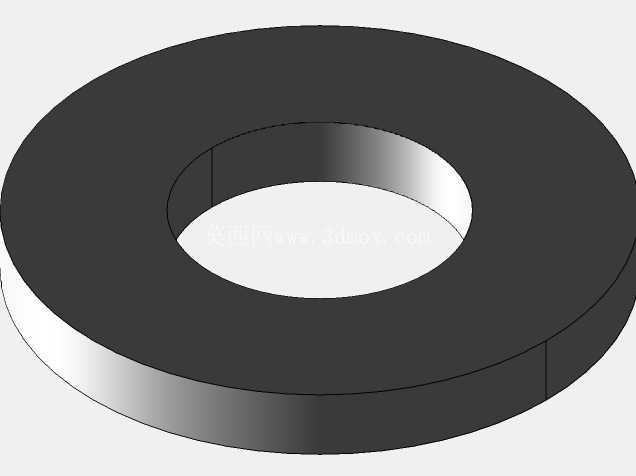

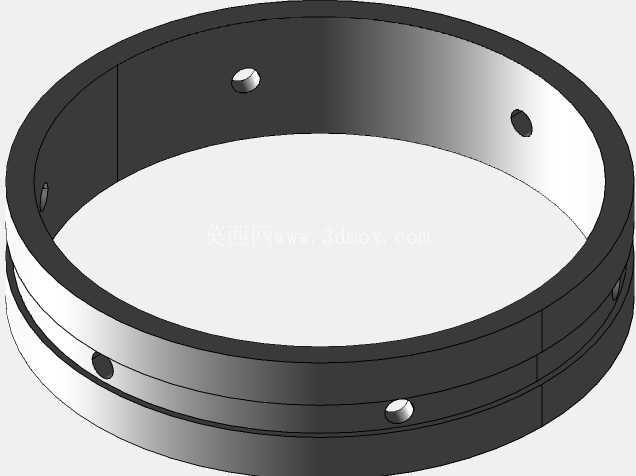

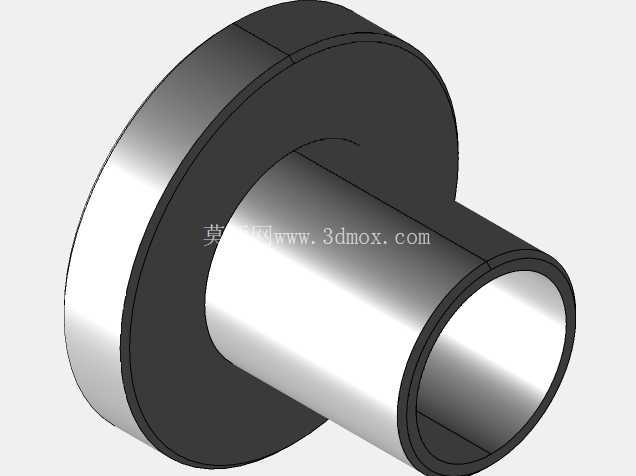

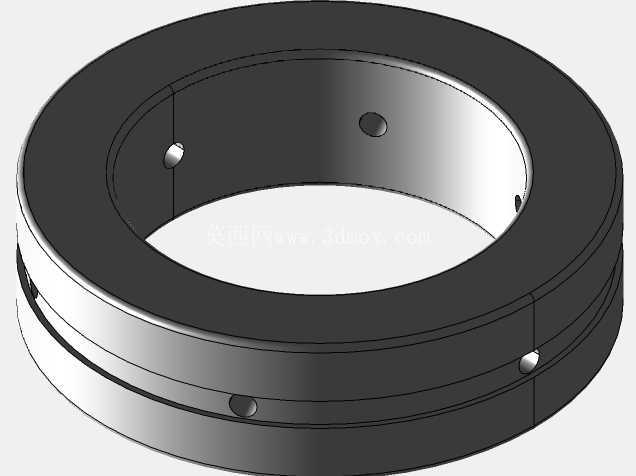

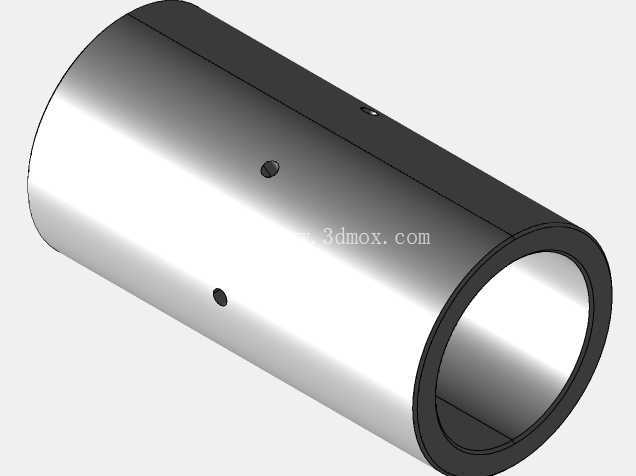

　　两段金色的铜套采用锡青铜材质，压装在铰接支撑座的安装孔内，作为滑动轴承使用，相比直接钢对钢摩擦，锡青铜的自润滑特性能够减少长期转动的磨损，同时铜材质的软质特性能够吸收传动过程中的微小振动，避免紧固件松动。四组圆柱头内六角紧固件按照不同的安装位置设计了不同的长度，其中两组较长的螺栓用于铰接支撑座与变压器内部安装支架的固定，另外两组较短的螺栓用于铰接接头与传动长轴的端部锁紧，所有螺栓都采用全螺纹设计，螺纹精度为6g级，配套平垫与防松垫圈，能够承受变压器运行过程中的持续振动，避免出现螺纹松脱导致的传动失效。

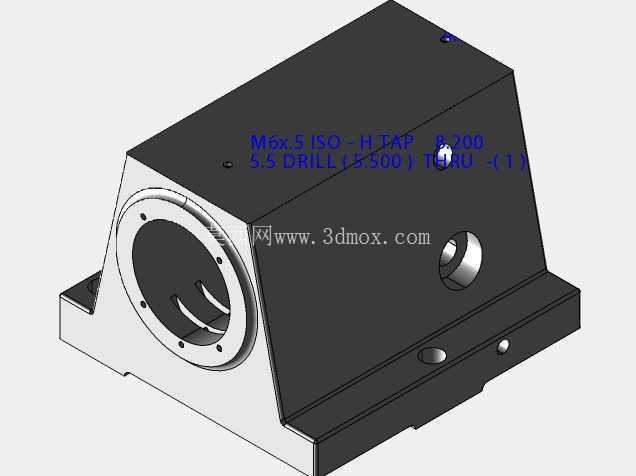

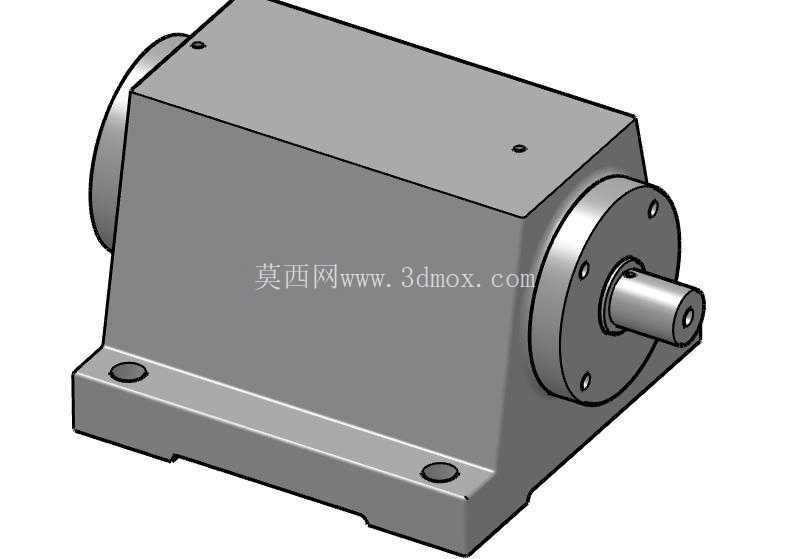

　　两组对称布置的铰接支撑座采用灰铸铁铸造后机加工而成，底部设计有两个安装定位孔，孔位公差按照IT7级精度加工，能够保证安装后两个支撑座的同轴度误差不超过0.05mm，避免长轴安装后出现别劲、卡滞的问题；支撑座的铰接孔与铜套采用过盈配合，过盈量控制在0.01-0.03mm，压装后不会出现铜套窜动的问题。端部的两组铰接接头采用与支撑座同材质的灰铸铁加工，接头处设计有销孔，用于连接分接开关的动触头连杆，铰接间隙经过严格控制，既保证转动灵活，也不会因为间隙过大导致调压位置出现偏差，影响电压调整精度。

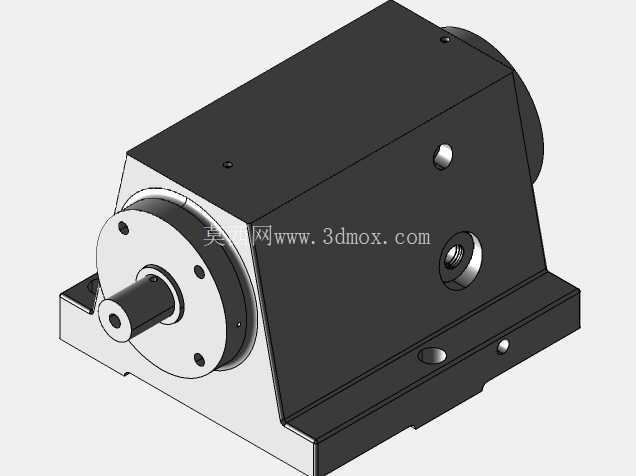

　　从安装边界来看，整套组件的轴向总长度适配常见的10kV级容量在630kVA以下的电源变压器的内部安装腔尺寸，径向最大尺寸不超过支撑座的安装面宽度，安装时不需要对变压器内部的其他结构做额外改动，能够直接替换同规格的老旧主轴组件，维护更换便捷。在实际运行过程中，这套组件不需要额外添加润滑脂，依靠铜套的自润滑特性就可以满足长达15年以上的使用寿命要求，所有钢制零件的表面处理层都经过盐雾测试，能够适应变压器内部的温差变化与油气环境，不会出现锈蚀、镀层脱落的问题。结构设计上充分考虑了装配工艺性，所有零件都采用常见的机加工工艺即可生产，不需要特殊的加工设备，加工成本可控，装配过程不需要专用工装，现场维护人员经过简单培训就可以完成更换操作。组件的所有棱角都做了倒角处理，避免装配过程中划伤变压器内部的绝缘件，也防止出现尖端放电的问题，满足电气设备的安全设计要求。传动链路的力传递路径经过优化，操作力矩从外部操作手柄输入后，通过长轴直接传递到两端的铰接接头，中间没有多余的传动环节，传动效率高，操作力矩小，手动操作时不需要过大的力量就可以完成分接开关的档位切换。轴向定位依靠铜套的端面与长轴的轴肩实现，不需要额外的定位卡簧，减少了零件数量，也降低了故障点，长期运行的可靠性更高。
