Festo模块化生产实训工作站三维结构

　　在职业院校自动化实训、工业自动化技能考核、小型模块化产线验证场景中，这类Festo MPS工作站是应用频次极高的实体教学载体，很多刚接触工业自动化集成的工程师，最初的产线逻辑调试、工位动作匹配练习，都是在这类设备上完成的。不同于大型量产产线的固定工位布局，这类模块化工作站的核心设计思路，是将工业生产中的上料、检测、分拣、转运等典型工序拆解为独立可拼接的单元，使用者可以根据实训或验证需求，自由组合不同功能工位，模拟不同生产流程的逻辑链路，不需要重新搭建整套实体产线，就能完成多场景的控制逻辑验证。

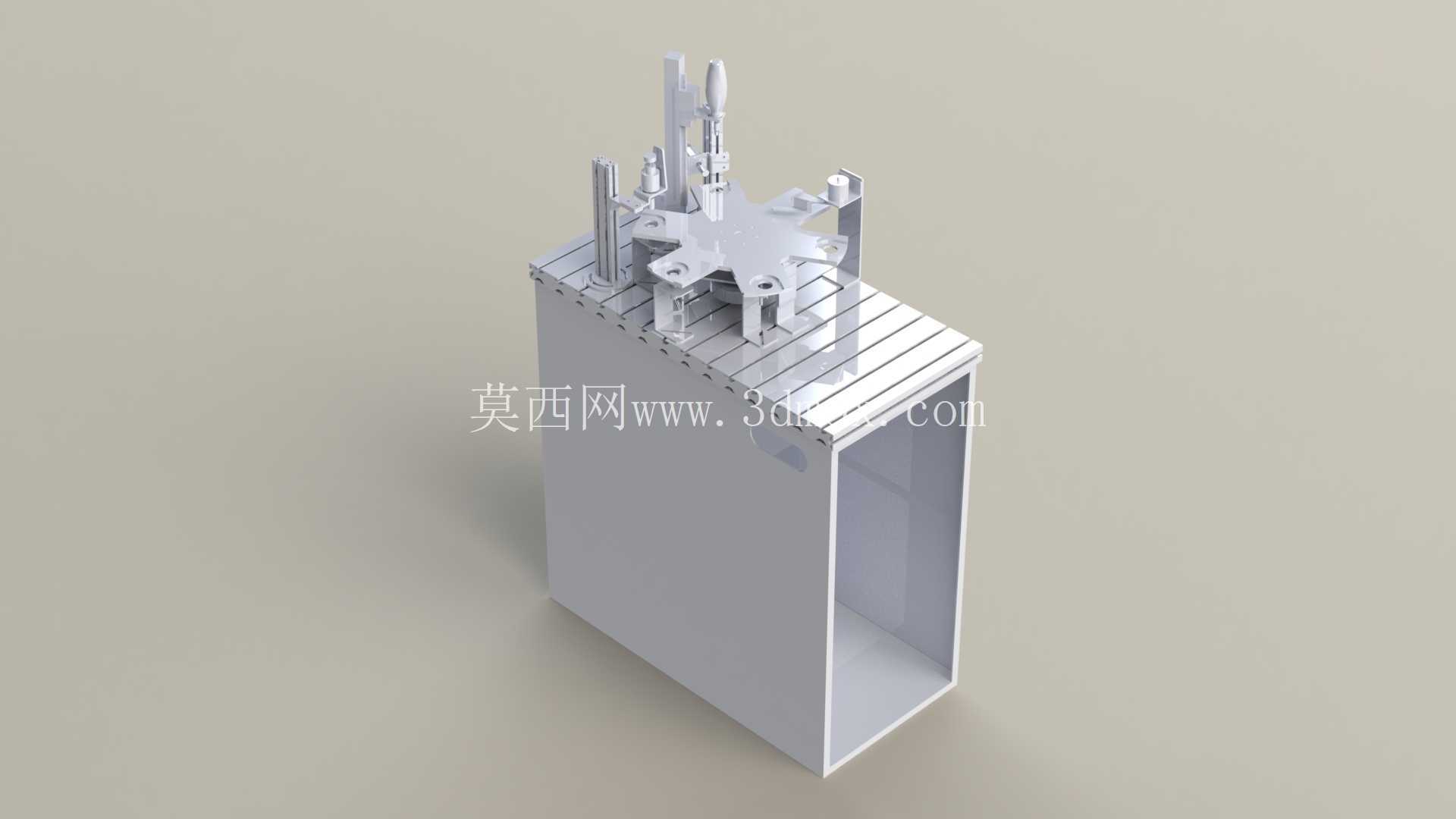

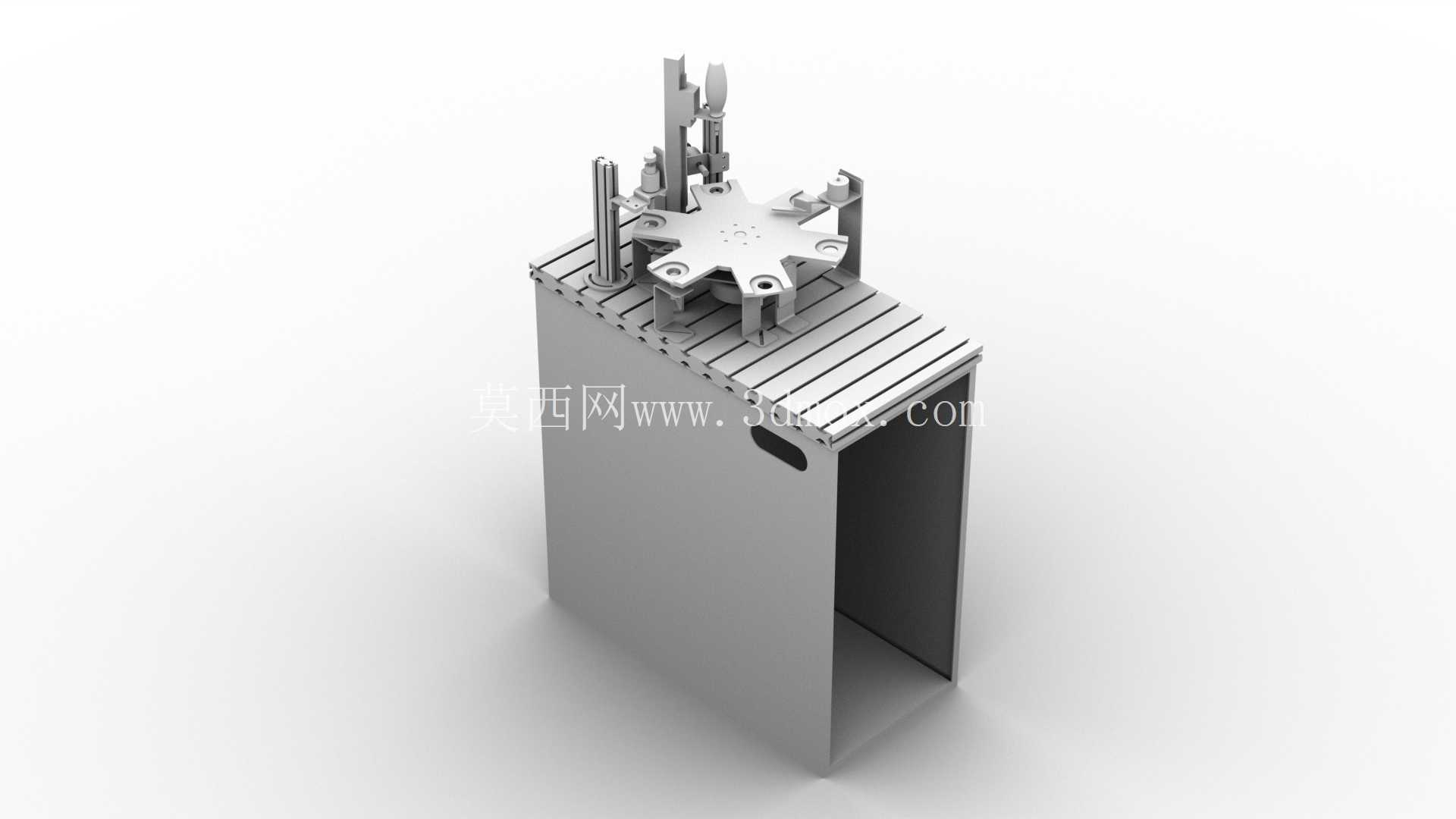

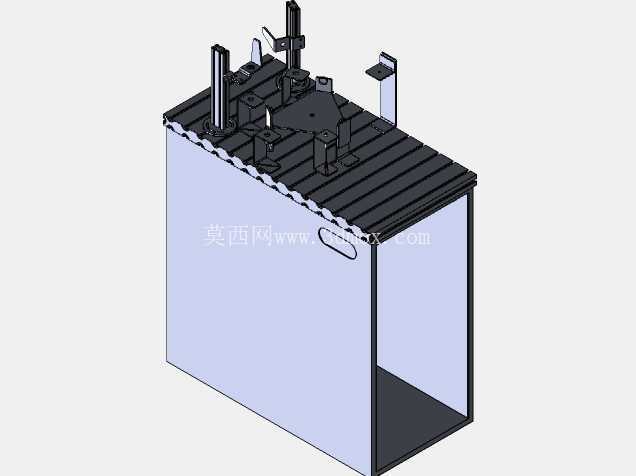

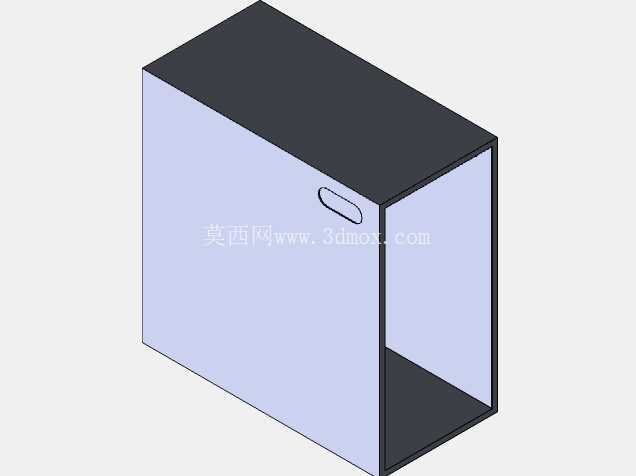

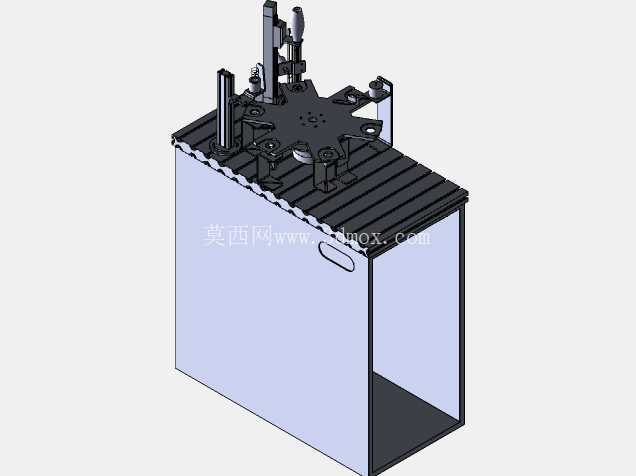

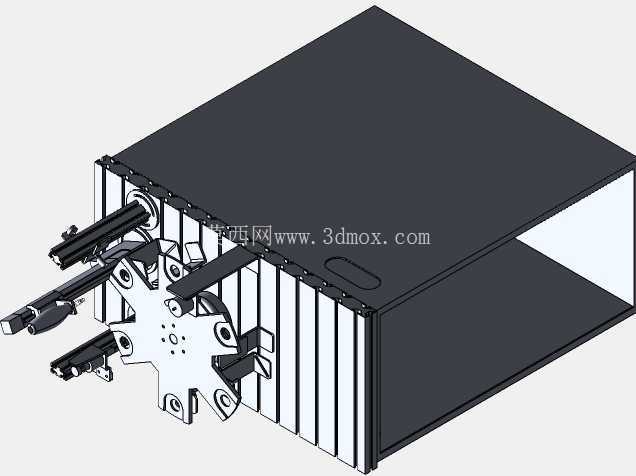

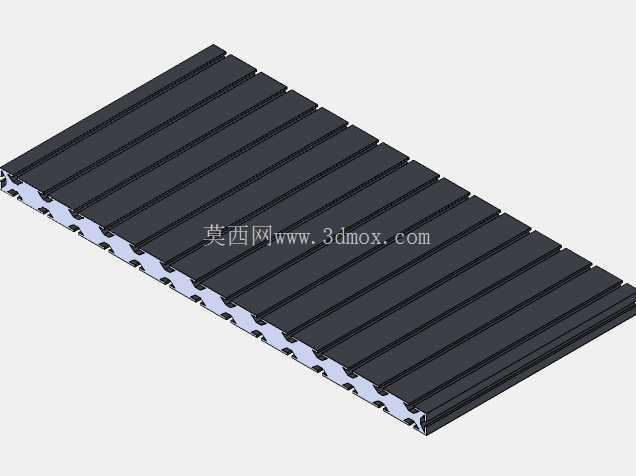

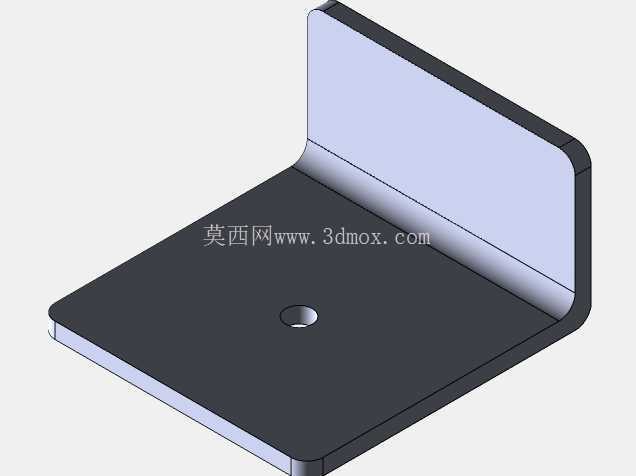

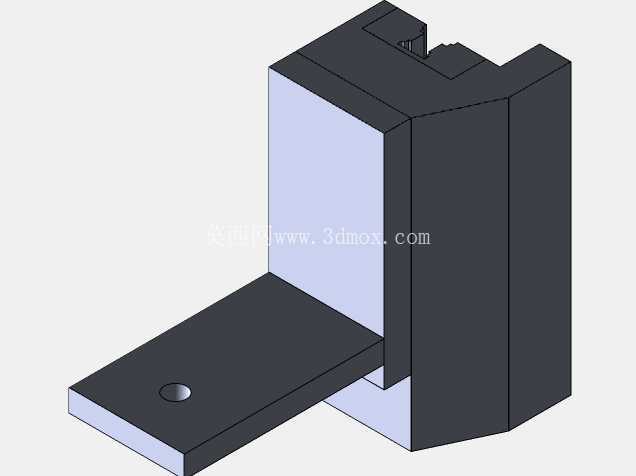

　　从结构设计层面看，这套工作站的主体承载采用箱式框架结构，底部的中空箱体一方面作为整体设备的承重基座，内部预留的空腔可以容纳PLC控制模块、气路管线、接线端子排等电气气动元件，避免管线外露造成的实训安全隐患，同时也能降低外部粉尘、磕碰对核心控制元件的损伤。基座顶面采用带T型槽的铝合金平台设计，这种平台的优势在于安装工位时不需要提前打孔定位，只需通过T型螺栓就能快速调整各个功能模块的安装位置，适配不同工序组合的布局需求，平台的平面度公差控制在每米0.1mm以内，保证各个工位安装后不会出现平面错位导致的转运卡滞问题。

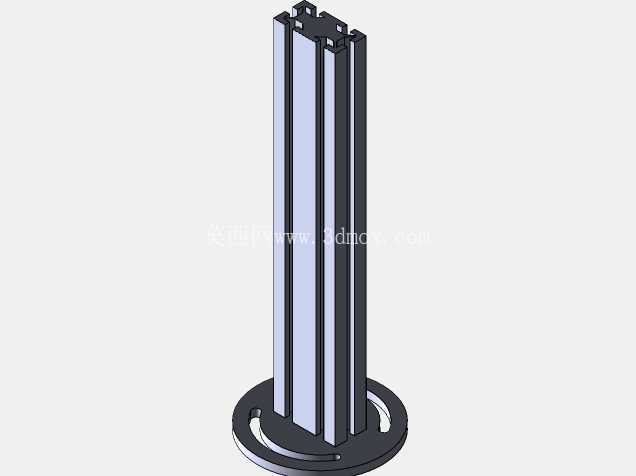

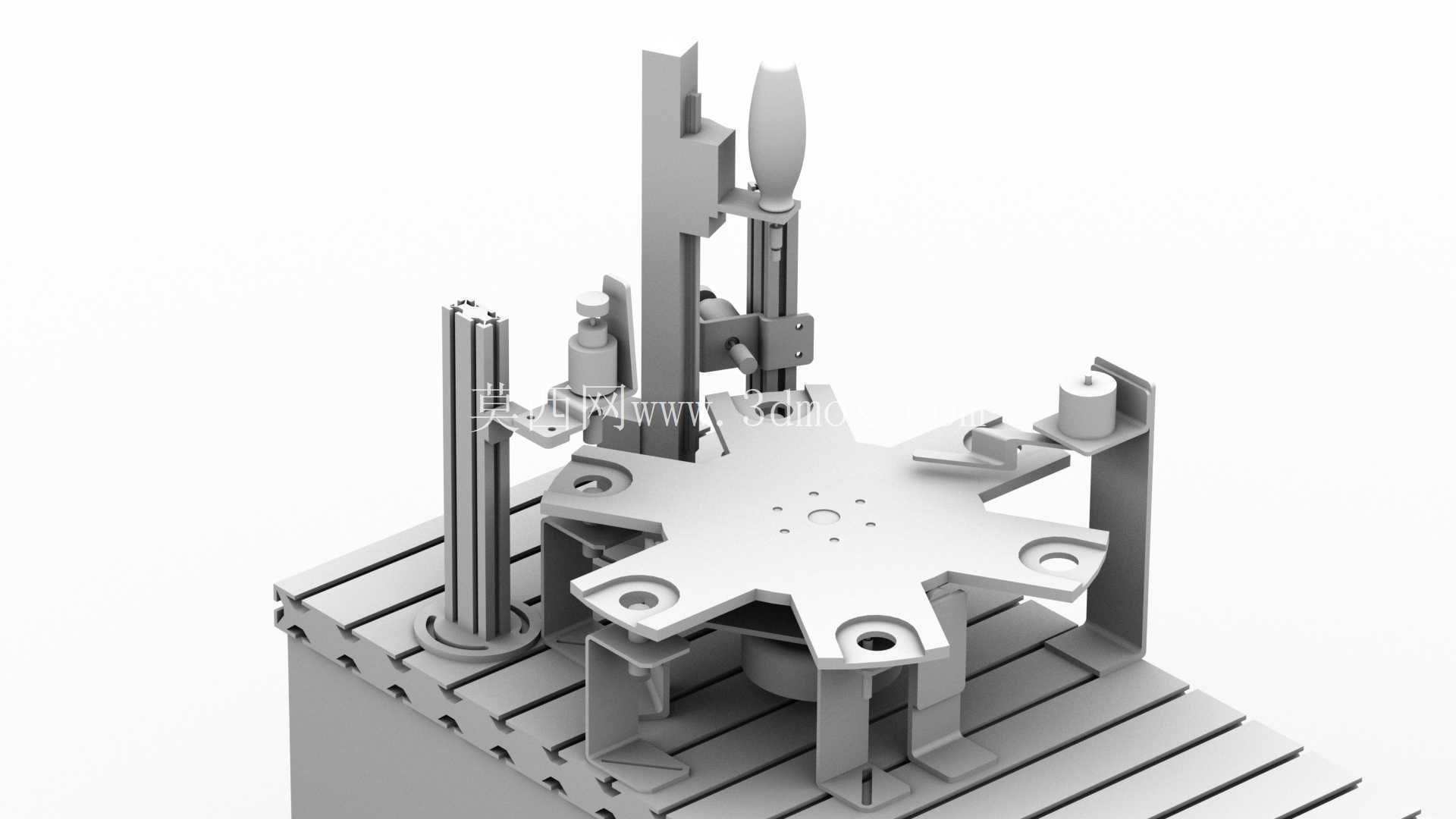

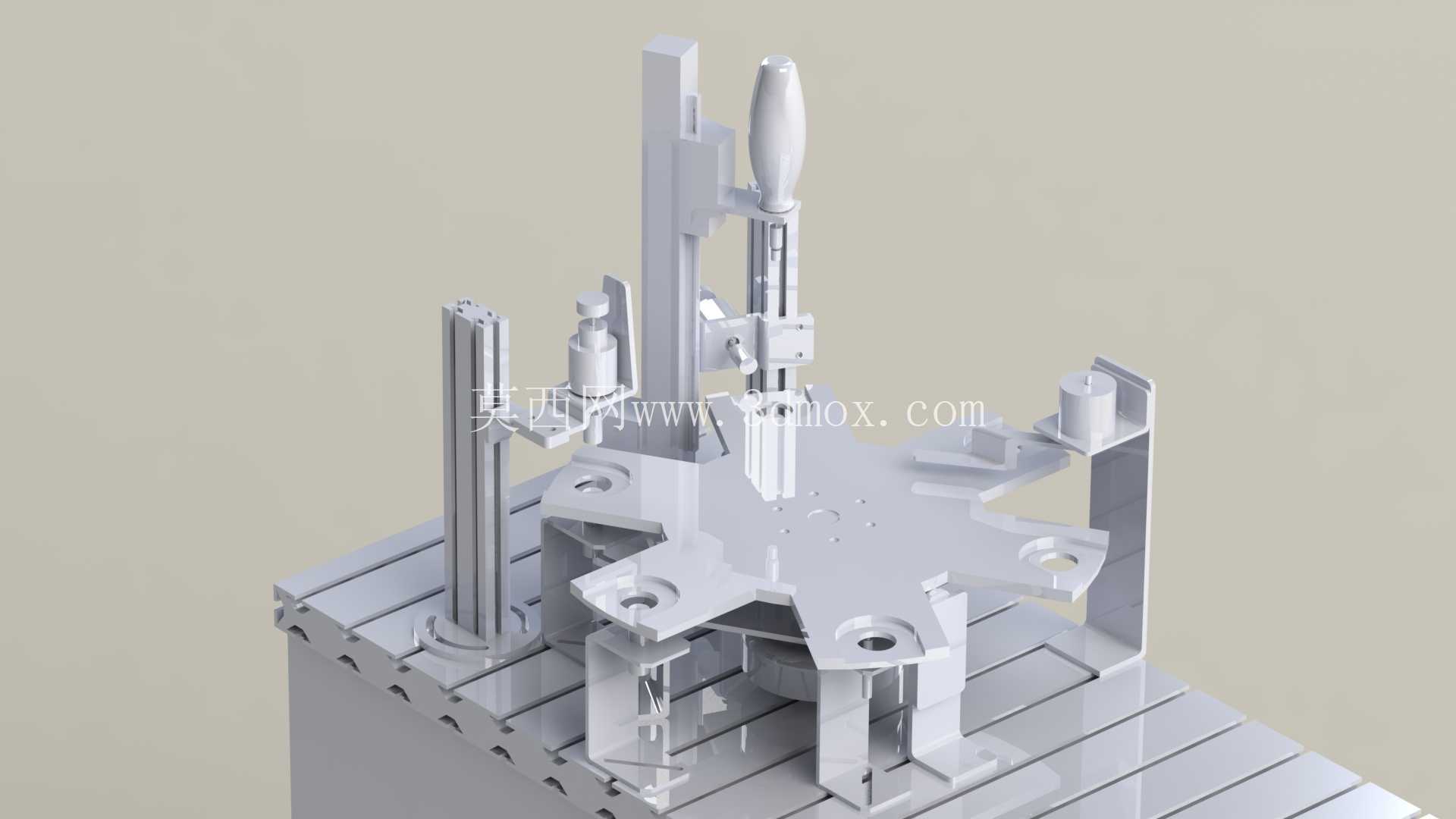

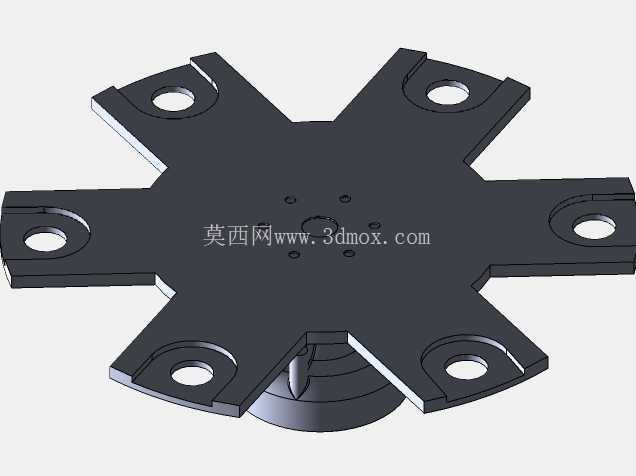

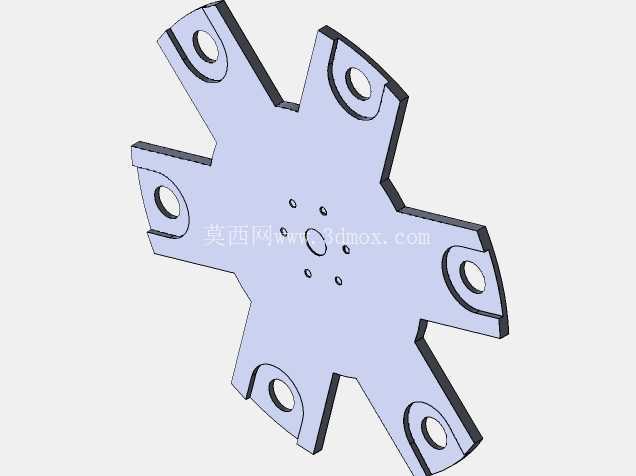

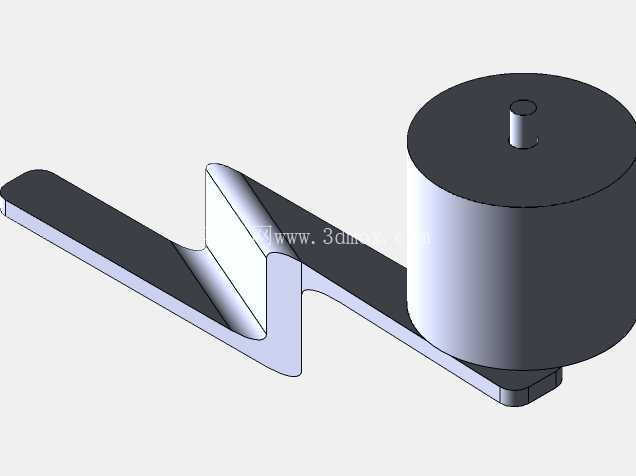

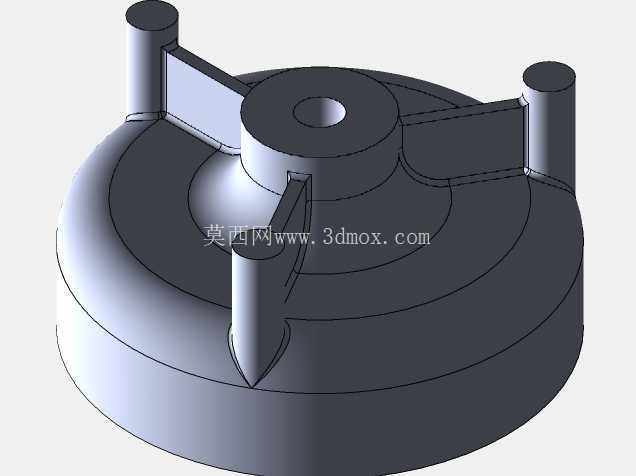

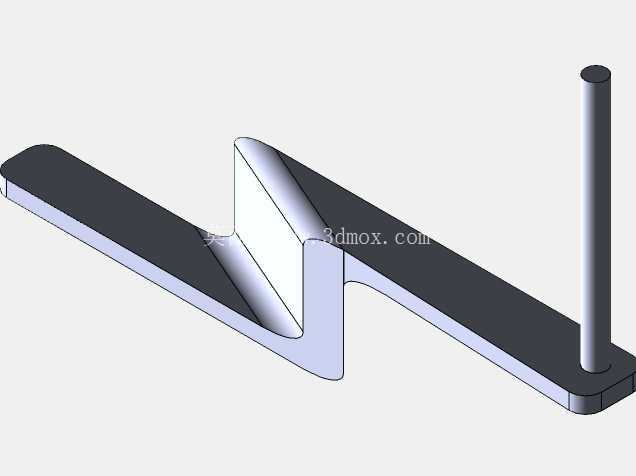

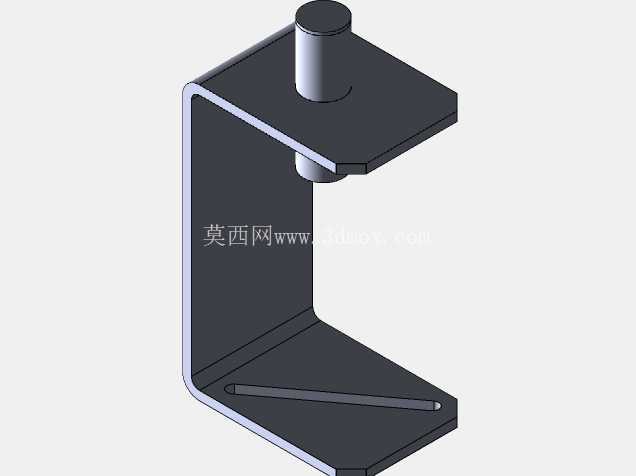

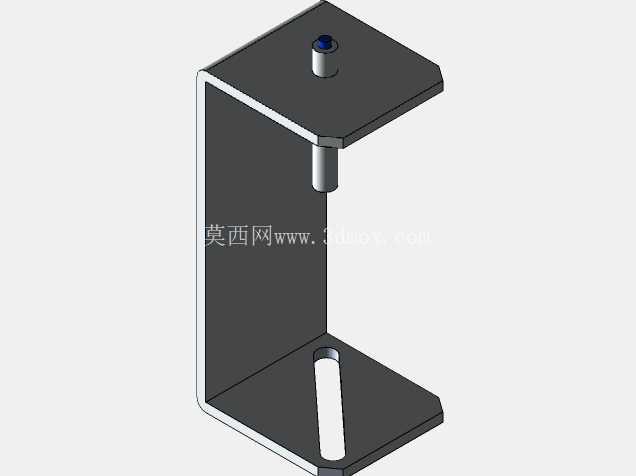

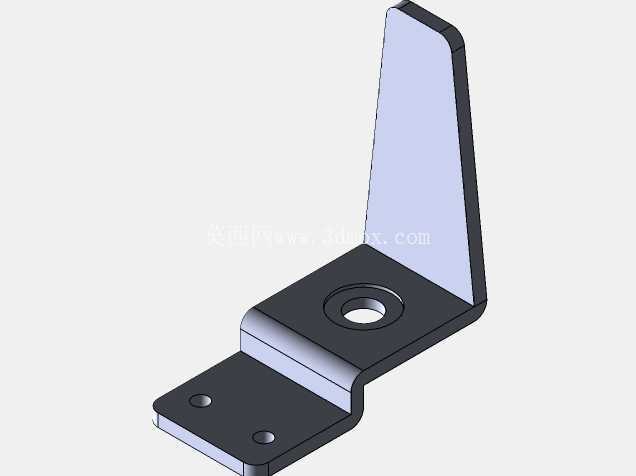

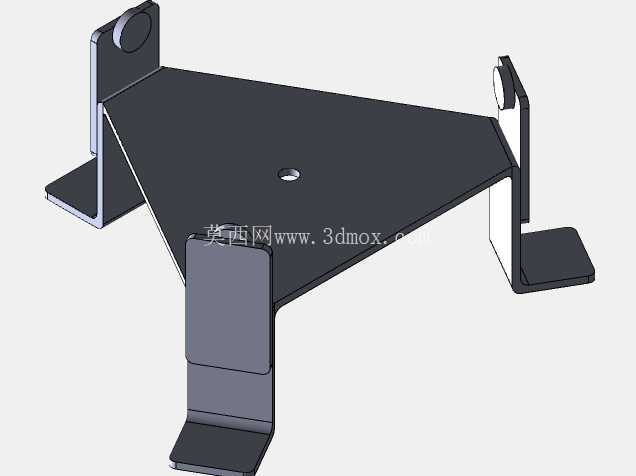

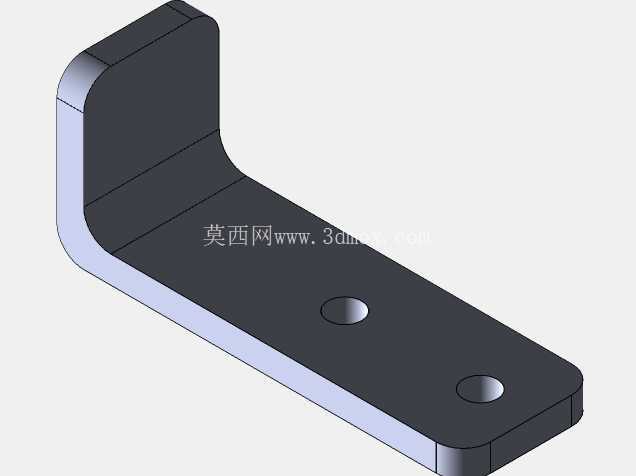

　　顶部的星形转塔结构是这套工作站的核心转运部件，转塔的六个安装位可以根据需求配置不同的执行末端，比如真空吸盘、气动夹爪、检测探头等，转塔的旋转定位采用槽轮机构配合气缸驱动，每次旋转的角度误差控制在±0.05°以内，保证末端执行器能够精准对准下方的工件工位，不会出现取料偏差。转塔周边的立式安装柱用于固定传感器、行程开关等检测元件，安装柱上预留了等距的安装孔位，可以根据不同工件的高度尺寸，灵活调整检测元件的安装高度，适配不同规格实训工件的检测需求。

　　在实际使用场景中，这类工作站可以模拟从工件上料、材质检测、尺寸分选到成品出料的完整生产流程，每个工位的动作都可以通过独立的控制阀组控制，使用者既可以练习单工位的动作调试，也可以将多个工位串联，练习整线的逻辑编程与联动调试。考虑到实训场景中频繁的拆装调整需求，整套设备的所有连接部位都采用快拆式设计，气路接头采用快插式结构，电路接线采用端子排快接结构，不需要专用工具就能完成工位的更换与线路调整，大幅提升实训过程中的操作效率。

　　从安装边界来看，这套工作站的整体占地尺寸控制在0.4平方米以内，不需要额外的大型安装基础，直接放置在标准实训工作台面上就能使用，设备的总重量控制在35kg以内，底部预留了叉车孔位，需要调整摆放位置时，小型手动液压叉车就能完成转运，不需要大型吊装设备。设备的操作高度设置在1.1米左右，符合成年人站立操作的人体工程学尺寸，长时间进行实训操作也不会产生过度的肢体疲劳。

　　在结构细节处理上，所有的金属棱边都做了R2的圆角倒钝处理，避免实训操作过程中尖锐边角划伤操作人员，所有的气动管路都采用隐藏式布线，沿着框架内部的走线槽排布，只有末端连接执行元件的部分露出，既保证整体外观整洁，也能避免实训过程中管线被意外拉扯导致的接头脱落、气路泄漏问题。转塔的旋转部位设置了硬限位结构，当控制程序出现错误导致转塔超程旋转时，硬限位会直接阻挡转塔继续转动，避免设备结构因超程碰撞出现损坏。

　　这类工作站的结构设计充分考虑了教学场景的使用特性，没有采用工业量产设备的全封闭外壳设计，而是将大部分传动、检测结构外露，方便实训人员直观观察各个部件的动作过程，理解产线运行的机械原理，同时外露的结构也方便进行故障排查练习，教员可以手动设置不同的故障点，让学员练习故障定位与排除的实操技能。
