100KVA电力变压器三维结构设计

　　在工业配电、中小型厂区供电、商业综合体变电环节中，100KVA容量的电力变压器是应用占比极高的电压转换核心设备，承担着把10kV高压输电网路的电压转换为400V低压用电端电压的核心作用，直接对接车间生产设备、厂区照明、办公供电等终端负载，是配电系统中衔接高压输电与低压用电的关键节点。做这个三维结构设计的时候，首先要考虑的是现场安装的适配性，常规户外柱上安装或者室内配电室落地安装的场景，对设备的外形边界有明确要求，整体长宽高尺寸要匹配常规的台架安装预留空间，底部的安装孔位要和通用的槽钢安装基座对齐，避免现场施工时出现二次打孔改位的问题，吊环的位置要对应整体重心，满足吊装作业时的平衡要求，防止起吊过程中出现倾斜磕碰。

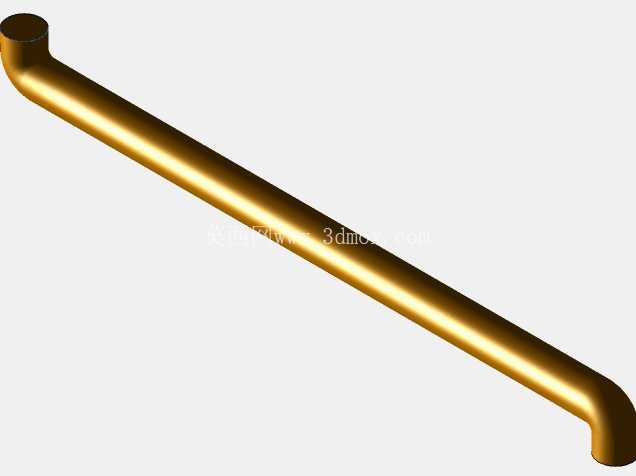

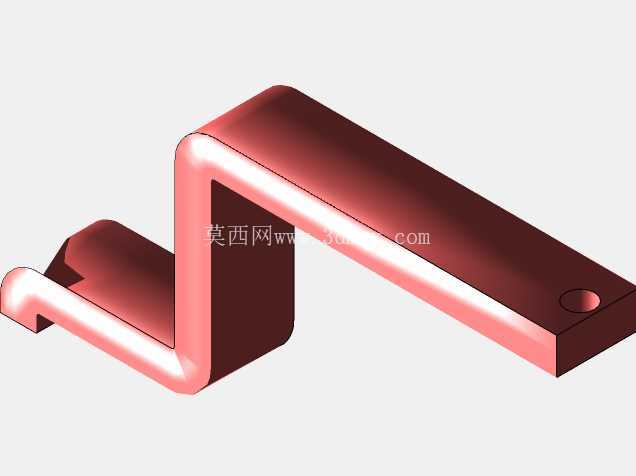

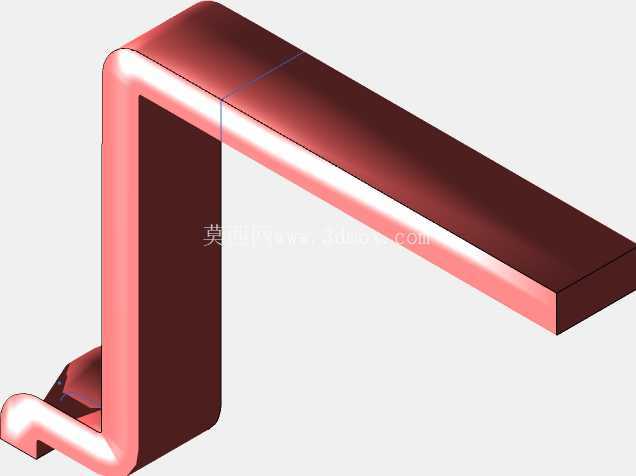

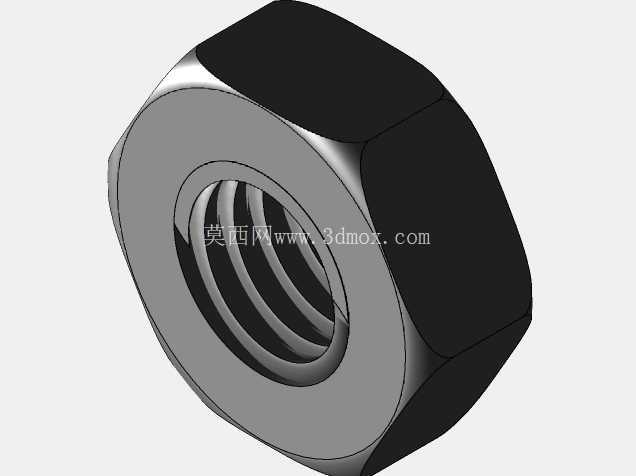

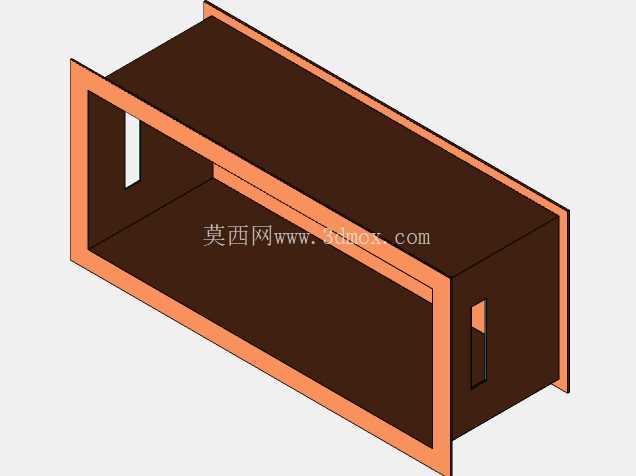

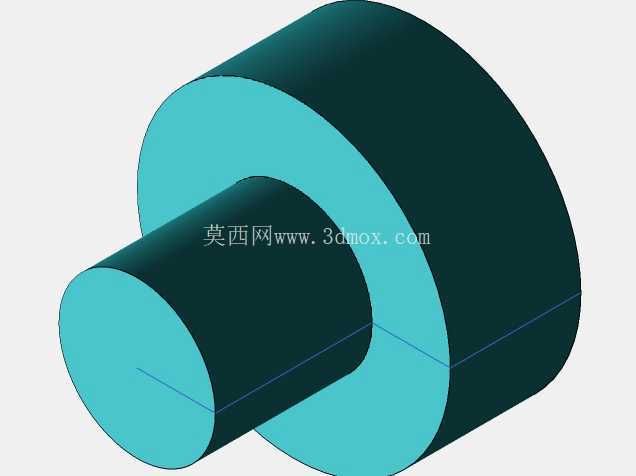

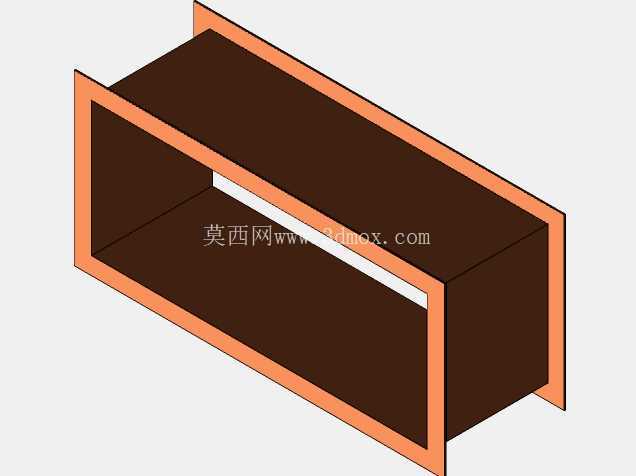

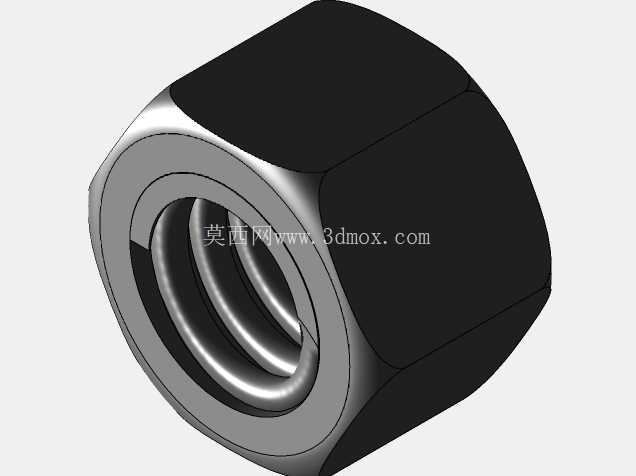

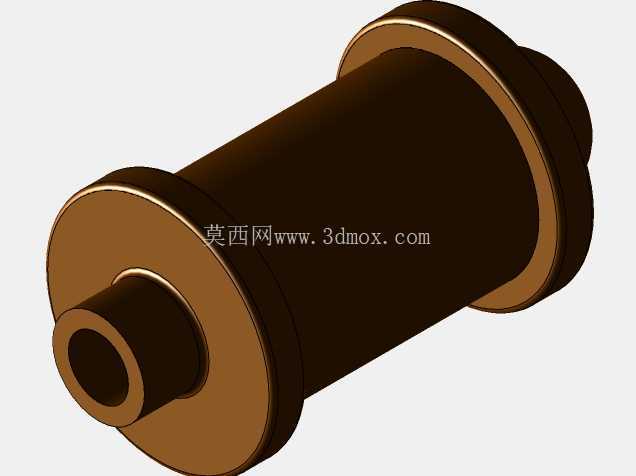

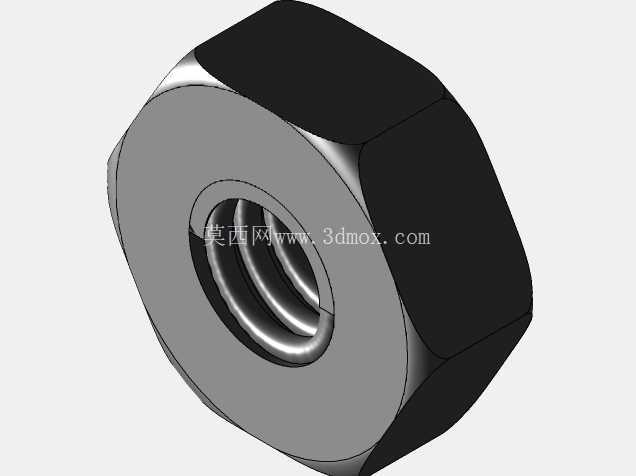

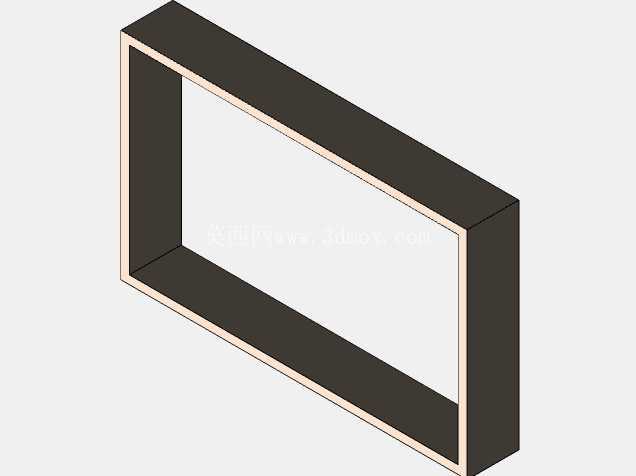

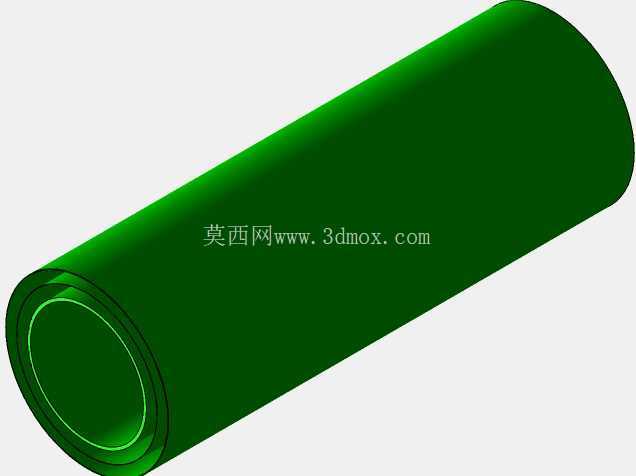

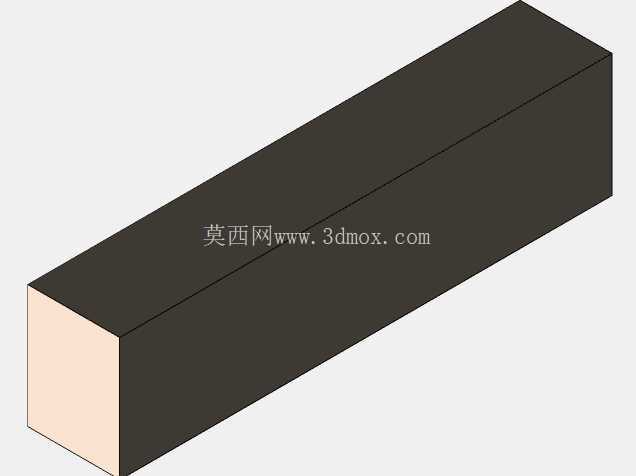

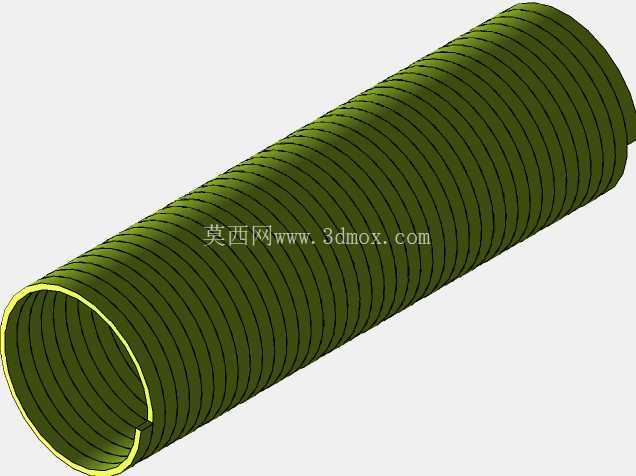

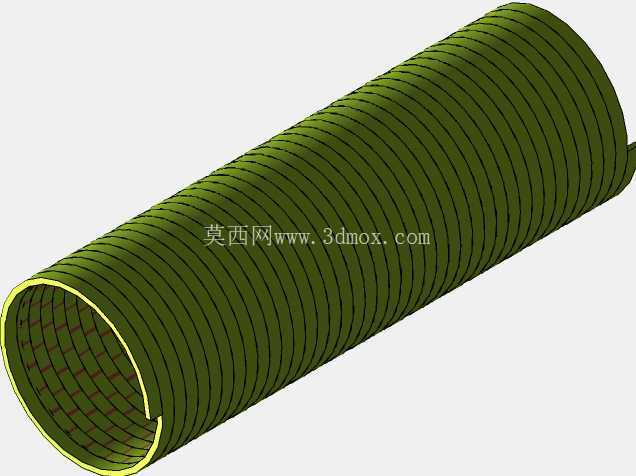

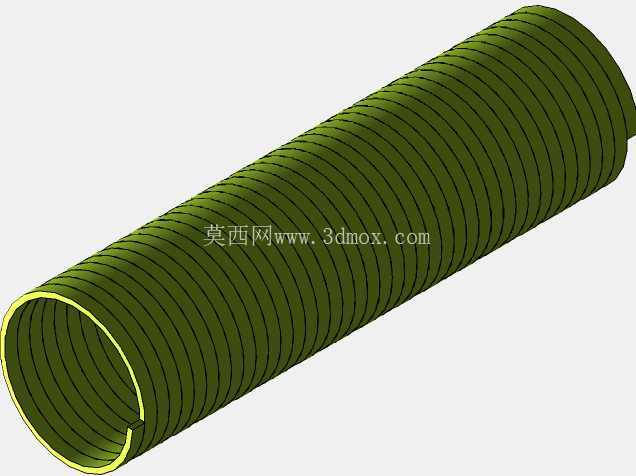

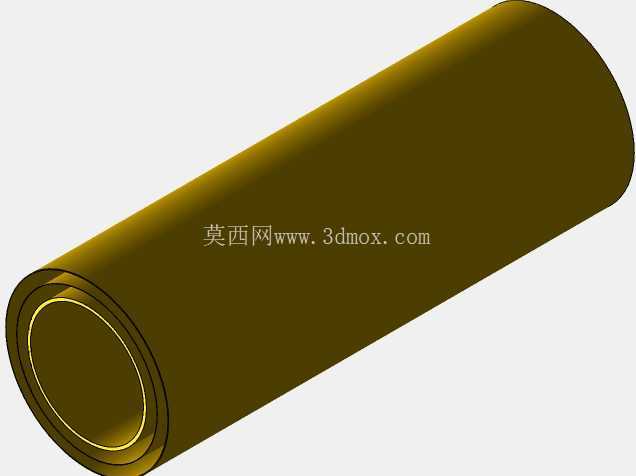

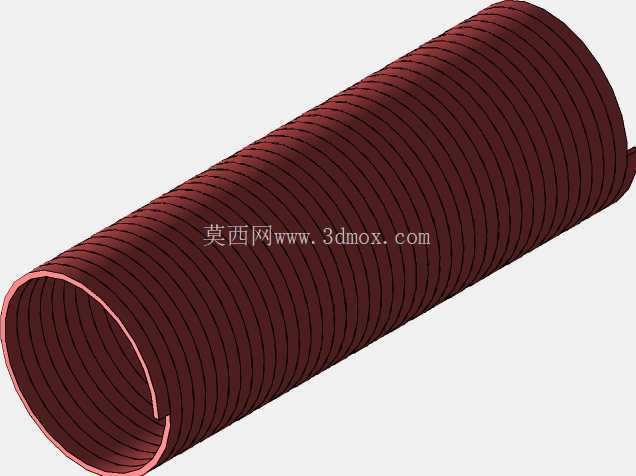

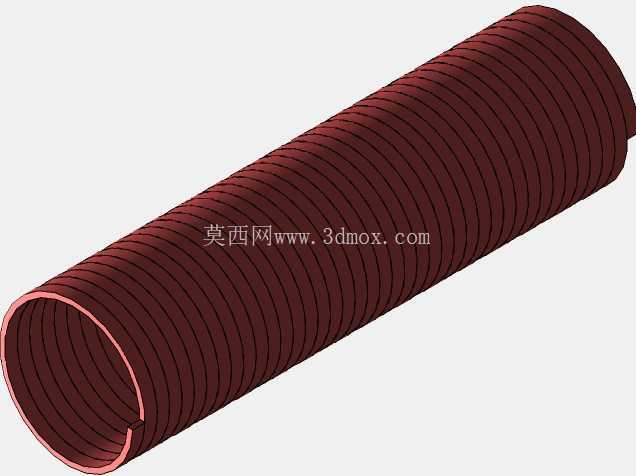

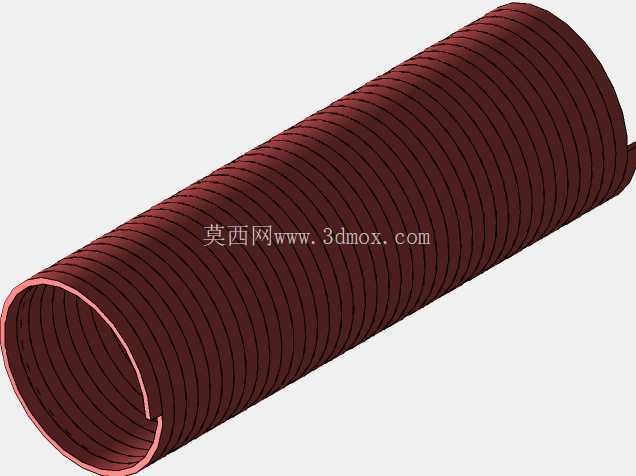

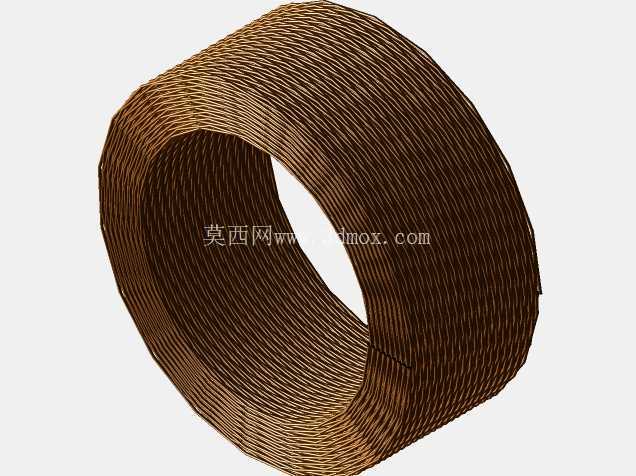

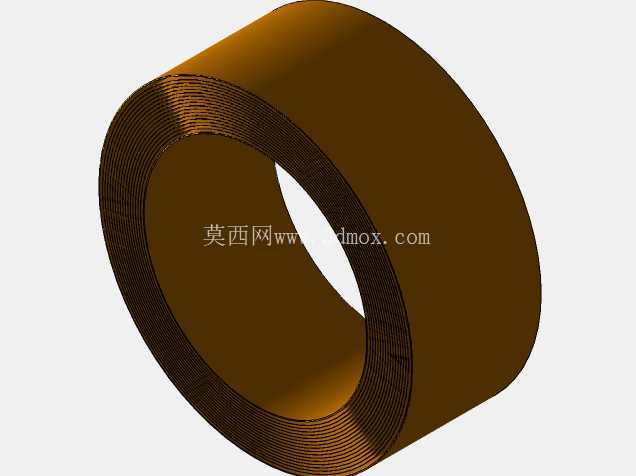

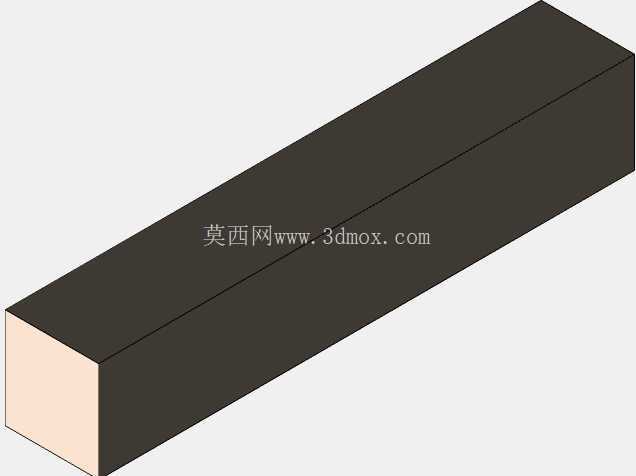

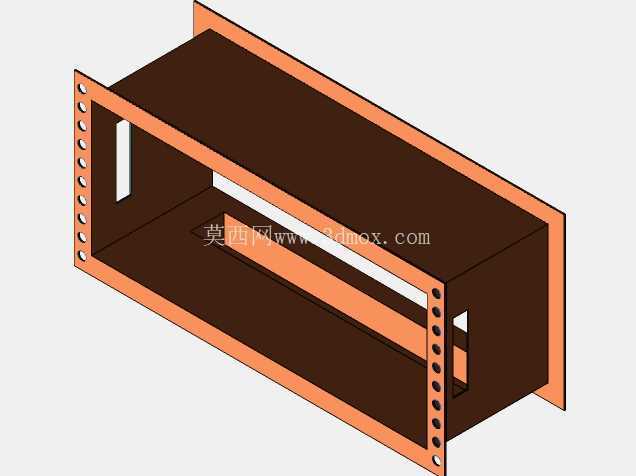

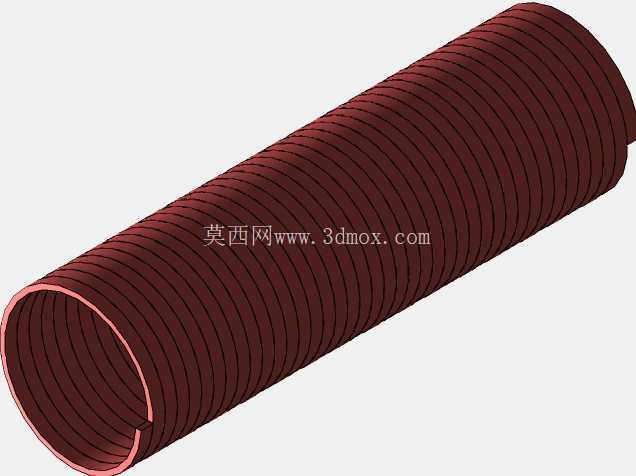

　　从功能结构来看，核心的铁芯部分采用叠片式结构设计，叠片的接缝处做了错位排布，能有效降低空载运行时的涡流损耗，绕组部分根据高低压层级做了分层排布，高压绕组在外层，低压绕组贴近铁芯，层间预留了足够的绝缘间隙与散热油道，保证运行过程中产生的热量能通过绝缘油的循环快速传导到箱体外壳的散热鳍片上。箱体的结构设计要兼顾密封性能与散热需求，箱沿位置做了密封槽结构，配合耐油橡胶密封条能实现长期户外运行的防雨防渗漏，侧壁的散热鳍片排布密度经过核算，在满负载运行工况下能把顶层油温控制在标准允许的范围内，不需要额外加装强制风冷装置，降低后期运维的复杂度。

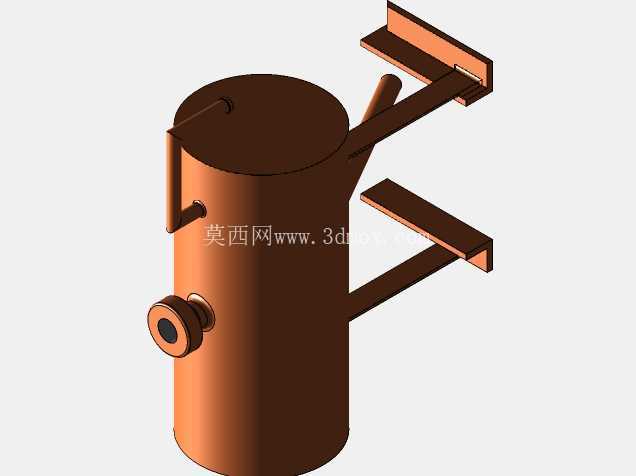

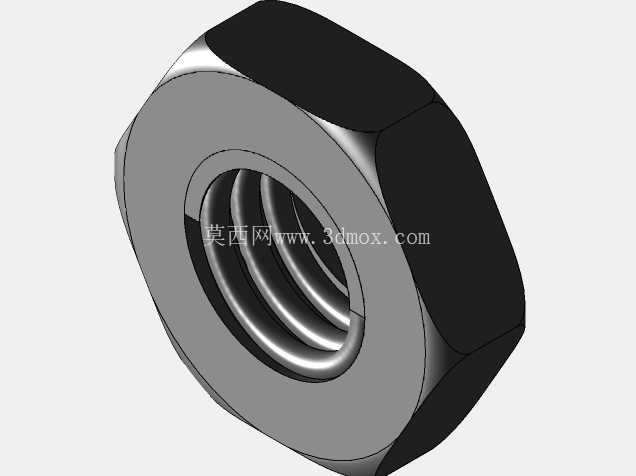

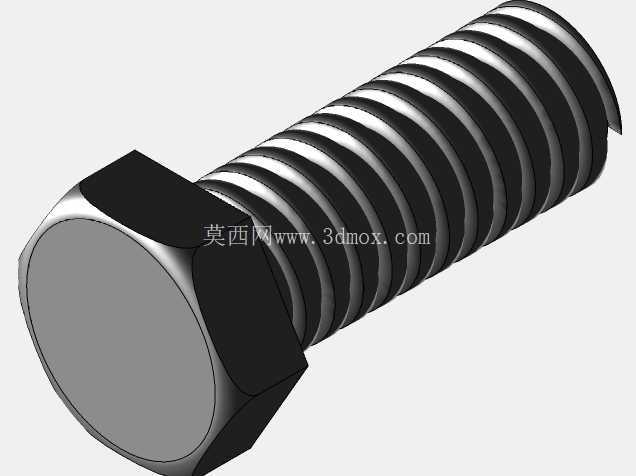

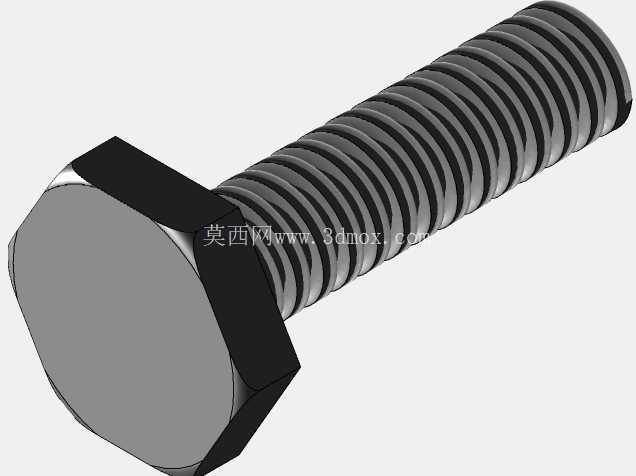

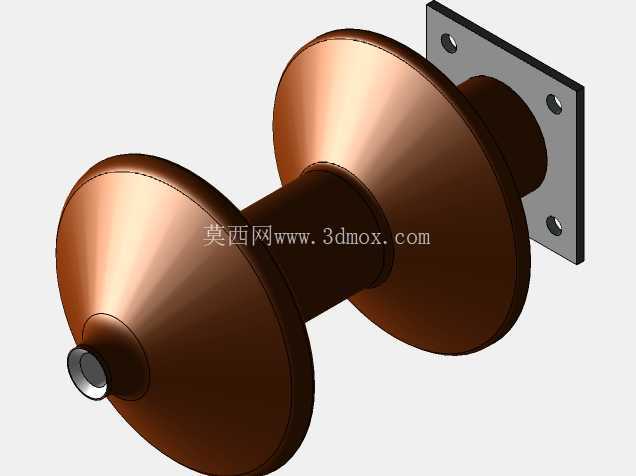

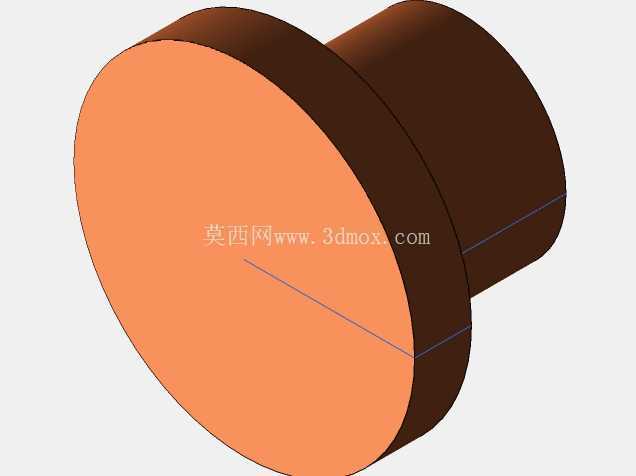

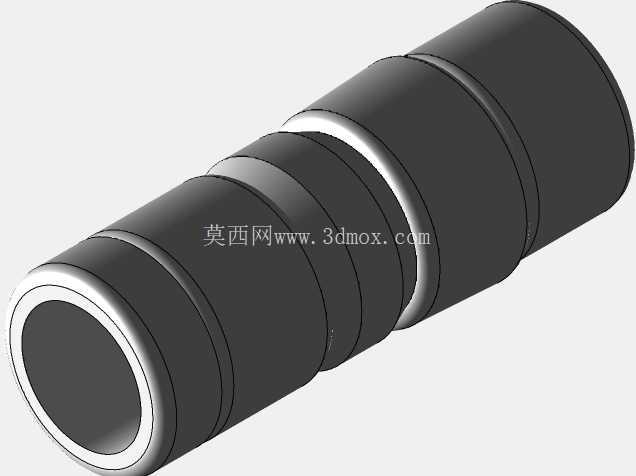

　　高低压套管的位置排布要符合现场接线的操作习惯，高压侧套管排布在箱体一侧，低压侧套管在另一侧，保持足够的电气安全距离，避免接线作业时出现安全隐患，同时套管的安装法兰做了加强结构，能承受接线时的拉扯力与户外大风天气下的引线拉力。油枕的位置设置在箱体顶部一侧，配套的油位计观察方向正对日常巡检的通道位置，方便运维人员不用登高就能直观观察到内部绝缘油的液位变化，呼吸器的安装位置预留了足够的更换操作空间，后期更换硅胶干燥剂的时候不需要拆解其他结构部件。在建模过程中，所有的结构配合公差都按照实际生产的装配要求做了预留，比如铁芯夹件和叠片之间的压紧间隙、绕组和铁芯之间的绝缘支撑间隙、箱体和箱盖之间的连接螺栓孔位对齐度，都完全匹配实际加工的工艺要求，不是单纯的外观示意模型，能直接用来做装配干涉检查、安装模拟演练，也能作为同类型产品改型设计的基础框架，调整容量参数的时候只需要对应调整铁芯截面、绕组匝数、箱体尺寸就能快速衍生出不同容量等级的变压器模型。

　　做这个设计的时候也参考了实际现场运维的常见问题，比如箱体底部做了排污阀接口，位置在箱体最低点，方便后期定期排放箱底沉积的油污与杂质，接地螺栓的位置设置在箱体底部显眼位置，满足现场接地施工的规范要求，所有外露的金属结构件都做了圆角过渡，避免安装运维过程中出现划伤作业人员的问题。整体结构没有冗余的设计，每一处结构都对应实际使用中的功能需求，不管是用来做配电方案的设备排布演示，还是做结构设计的参考样例，都能完全贴合工程实际的使用要求，不会出现和现场实际设备脱节的结构问题。
