笔记本电脑键盘盖注塑成型模具结构

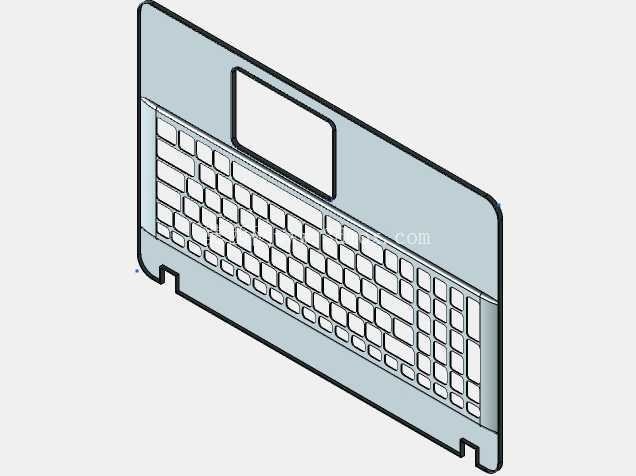

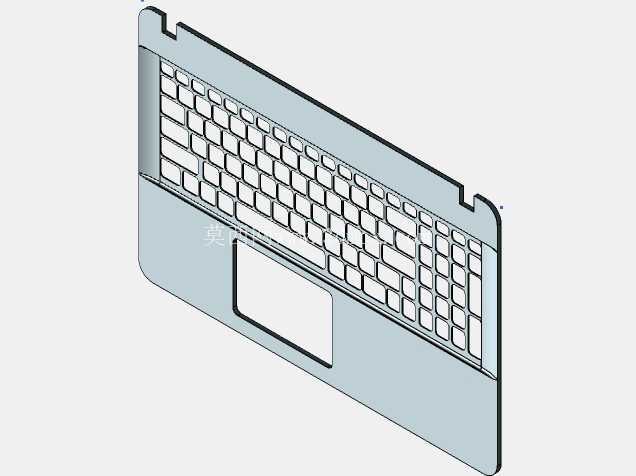

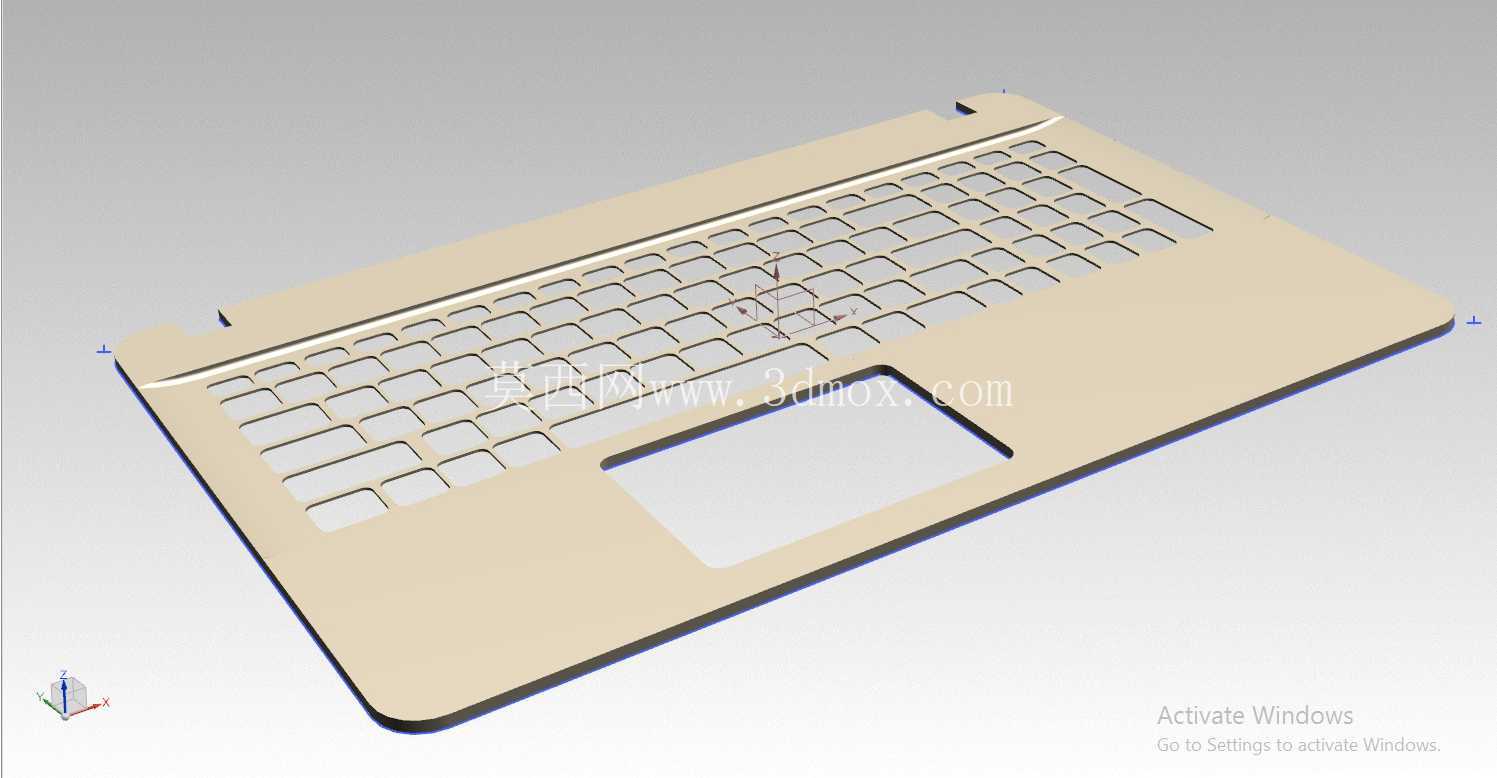

　　这套模具针对笔记本电脑键盘盖的注塑成型需求开发，核心服务于消费电子塑胶结构件的批量生产场景，在笔记本整机组装供应链中，承担键盘上盖塑胶件的精密成型工序，直接对接后续的键盘装配、键帽安装、整机合盖等下游工位，成型件的尺寸精度、表面质量直接影响整机组装的良率与最终产品的使用手感。

　　从实际生产用途来看，该模具属于笔记本外观结构件的专用成型工装，适配常规热塑性塑胶原料的注射成型工艺，成型后的键盘盖需要同时承载键帽安装定位、触控板区域支撑、键盘模组与笔记本主机壳体连接固定的多重功能，因此模具在设计阶段就充分考虑了不同功能区域的成型精度要求。

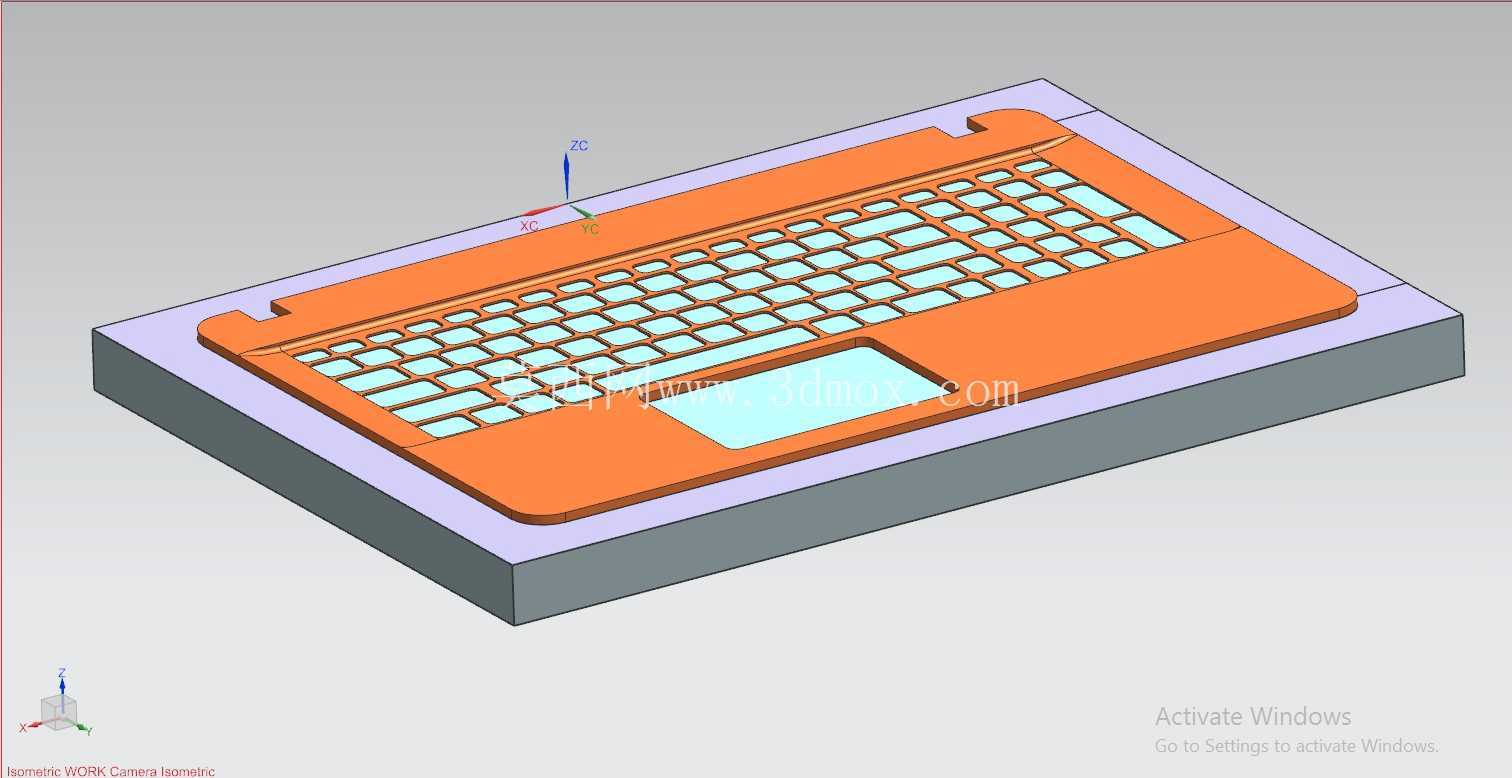

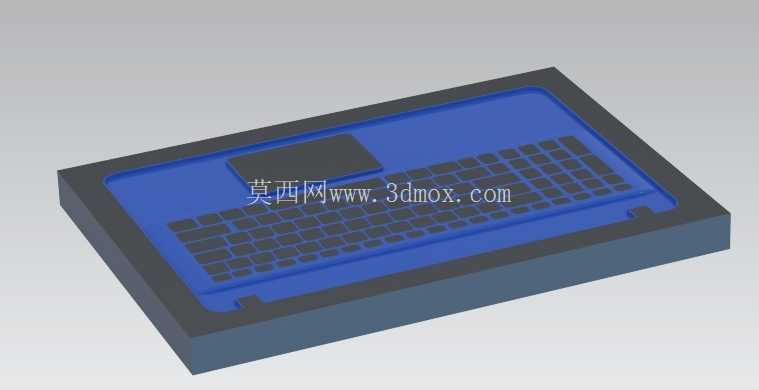

　　模具的核心成型结构采用分体式型腔型芯设计，型腔部分对应键盘盖的外观面，做了整体抛光处理，避免成型后外观面出现熔接痕、缩水、飞边等外观缺陷，确保后续做表面喷涂、丝印工序时不需要额外大量打磨返工；型芯部分对应键盘盖的内装配面，预留了键帽卡扣的安装位、键盘排线的过槽、螺丝柱的成型位，所有装配位的尺寸公差控制在±0.02mm范围内，保证后续键帽装配时不会出现卡滞、松动、高低不平的问题。

　　设计思路上优先考虑了量产的稳定性与成型效率，进胶点选择在键盘盖侧边的非外观区域，采用侧浇口进胶方式，既可以保证塑胶熔料在型腔内的流动填充均匀，避免键盘按键密集区域出现缺胶、困气问题，也能在成型后快速去除浇口凝料，不会在外观面留下进胶痕迹。冷却水路围绕型腔型芯的成型面做环绕排布，在按键密集的区域加密水路间距，保证整个成型面的冷却温度均匀，避免因冷却不均导致的塑件翘曲变形，尤其是键盘盖属于薄壁大面积塑胶件，翘曲量过大会直接导致后续无法与主机壳体装配。

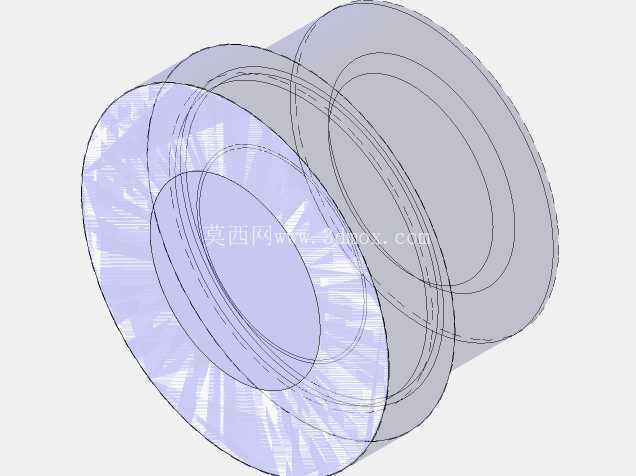

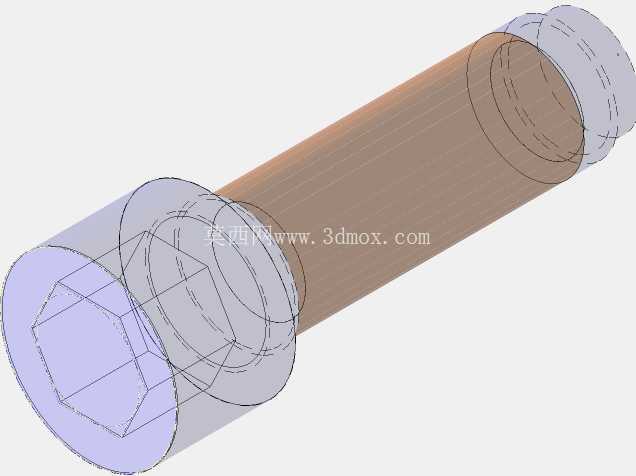

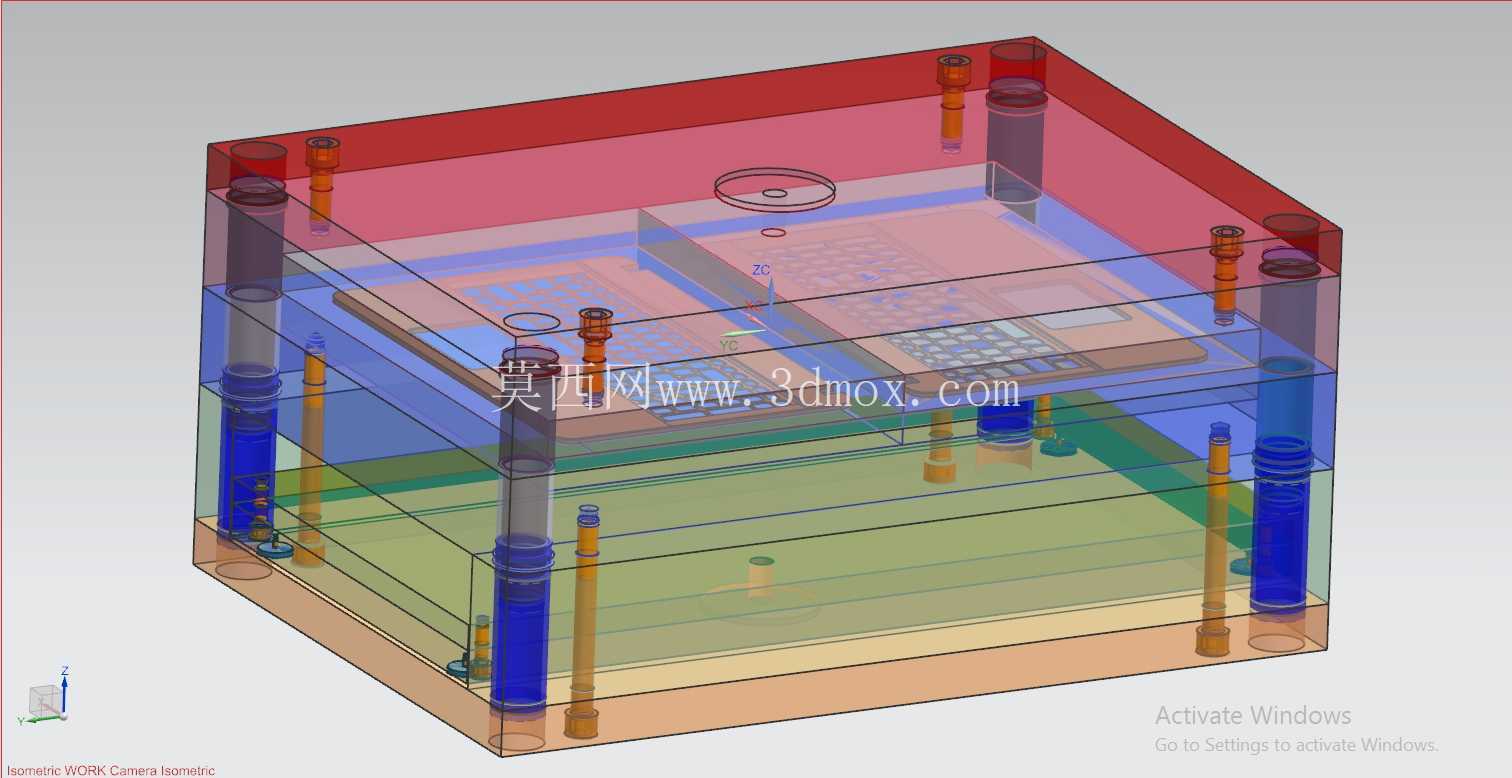

　　安装边界方面，模具整体尺寸适配常规120-160吨锁模力的卧式注塑机安装，模具的定位圈尺寸、浇口套球面半径、顶棍孔位置都符合对应吨位注塑机的标准安装尺寸，不需要额外做改装即可上机生产。模具的顶出结构采用顶针+顶块组合的方式，在键盘盖的边缘刚性较好的区域布置顶块，在内部螺丝柱、卡扣位置布置圆顶针，避免顶出时塑件出现顶白、顶穿、变形问题，同时顶出行程控制在80mm以内，保证塑件可以完全脱离型芯，方便机械手取件，适配自动化量产的生产节拍。

　　在细节结构处理上，模具针对键盘区域密集的按键网格结构做了镶件拆分设计，将按键成型的小凸台做成单独的镶件，既方便加工时保证尺寸精度，也能在后续生产中出现局部磨损、碰伤时快速更换镶件，不需要整体返修型腔，大幅降低模具的维护成本与停机时间。分型面的选择沿着键盘盖的最大轮廓线布置，在分型面周边做了10mm宽的贴合封胶面，其余位置做避空处理，既保证封胶可靠不会飞边，也能减少合模时的贴合面积，降低合模机台的吨位损耗，同时方便后续配模作业。排气槽开设在熔料填充的末端位置，深度控制在0.02mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、缺胶问题，也不会因为排气槽过深导致飞边产生。

　　这套模具成型的键盘盖，在实际生产中可以适配14-16英寸主流尺寸的消费级笔记本键盘盖生产，通过更换局部镶件，也可以快速调整按键布局、螺丝柱位置，适配不同型号的笔记本产品需求，具备一定的柔性生产能力，能够满足消费电子行业产品迭代快、换产频率高的生产特点。模具的导向结构采用导柱导套加精定位的组合方式，合模时先通过导柱导套做初步导向，再通过四边的精定位块保证型腔型芯的对位精度，避免长期生产后出现错位，导致塑件壁厚不均、装配位偏移的问题。
