手持设备外壳注塑成型模具结构设计

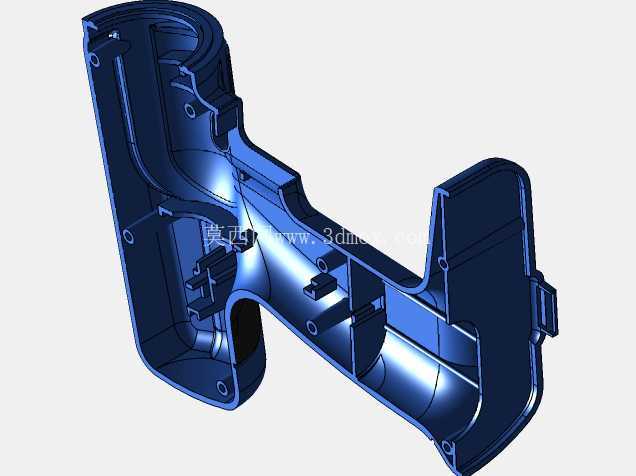

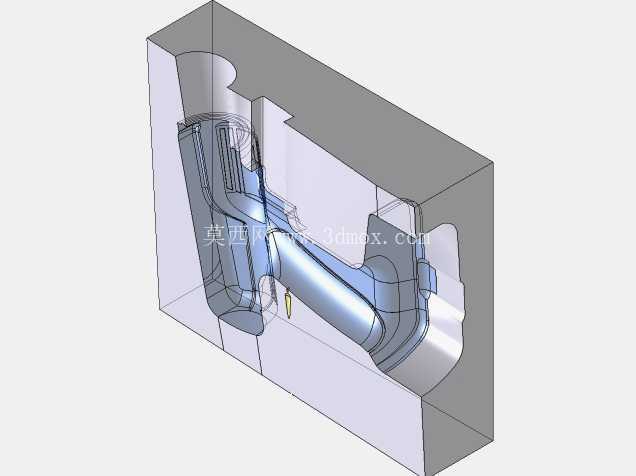

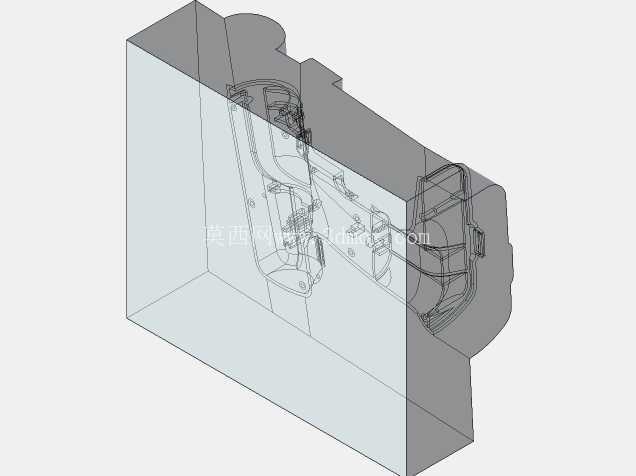

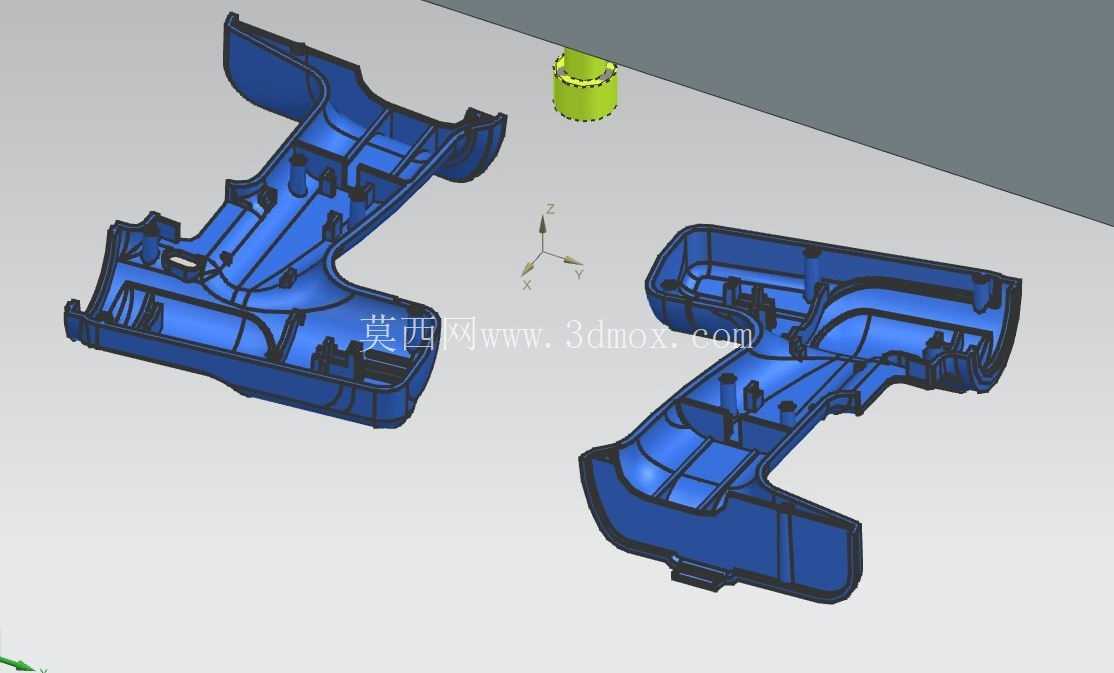

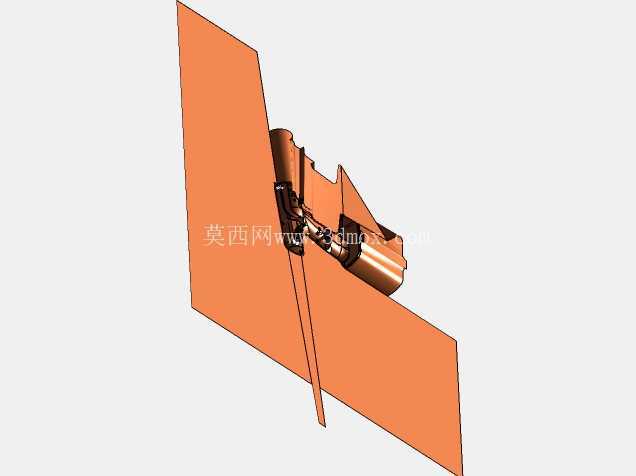

　　这套结构针对手持类设备的上下合盖外壳做注塑成型方案设计，核心解决异形曲面壳体的成型精度与装配适配问题，日常在手持检测仪器、小型电动工具、便携电源类产品的外壳生产环节应用广泛。从结构拆分来看，上下两个壳体采用对称式分型逻辑，分型面沿着壳体的合模缝轮廓走顺滑曲面过渡，避免出现直身封胶位导致的飞边难清理问题，壳体内部的卡扣柱、加强筋、定位槽都直接在型腔与型芯上做整体成型，不需要后续额外嵌件装配，能有效减少成型后的二次加工工序。

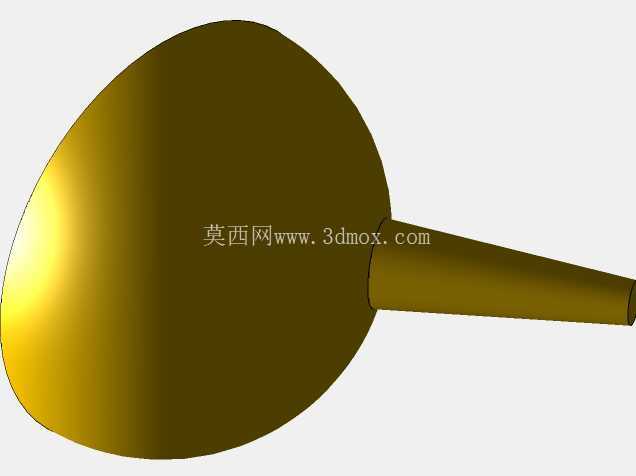

　　设计过程中优先考虑了注塑填充的流动性平衡，两个壳体在模腔里的排布采用镜像对称布局，进胶点选在壳体握持区的非外观面位置，采用潜伏式浇口结构，开模时浇口能自动拉断，不会在外观面留下明显浇口痕迹，省去后续打磨浇口的人工成本。针对壳体壁厚均匀性做了反复校核，整体壁厚控制在1.8mm到2.2mm之间，所有筋位厚度不超过主体壁厚的60%，避免成型后出现表面缩痕、内部气泡的缺陷，壳体边缘的圆角过渡全部做R0.5以上处理，既可以减少注塑时的应力集中，也能避免后续使用过程中边缘锐边划伤操作人员。

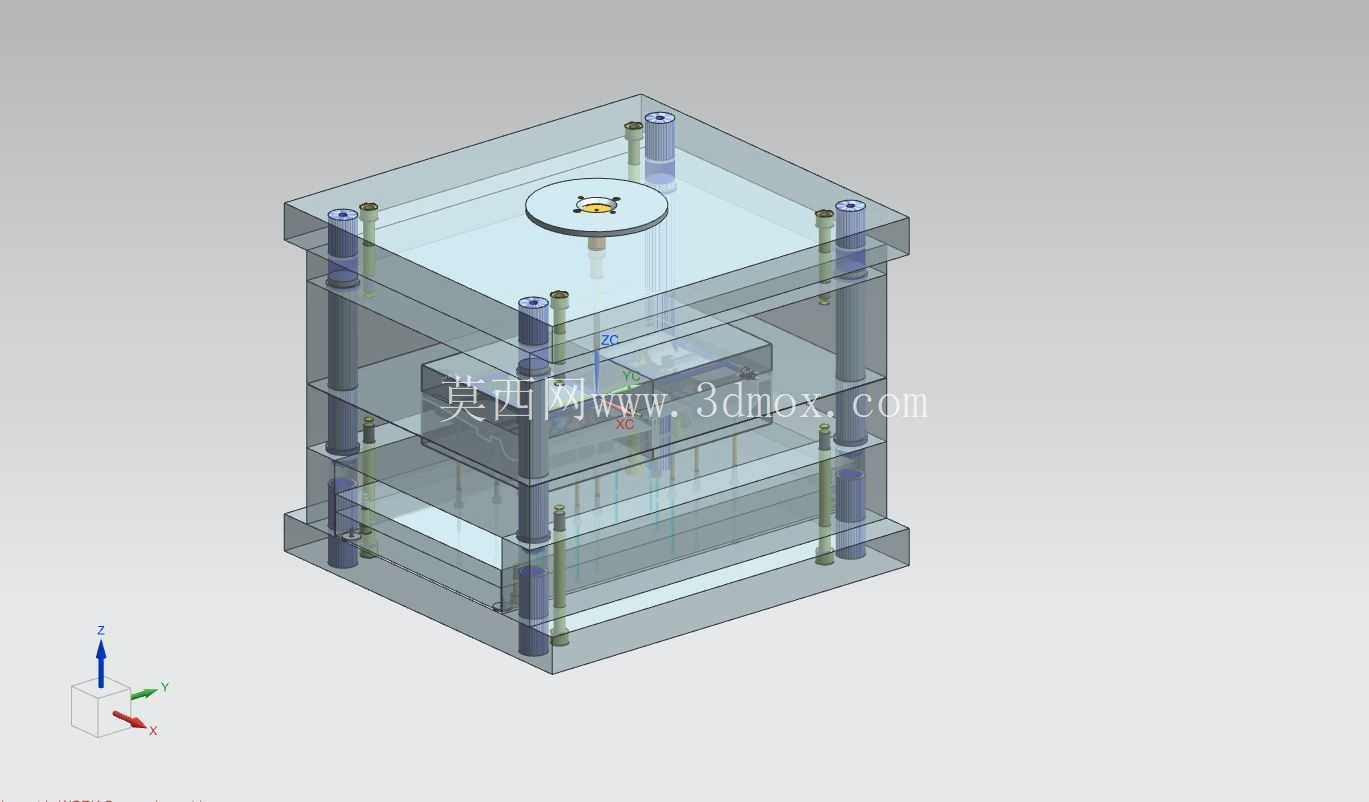

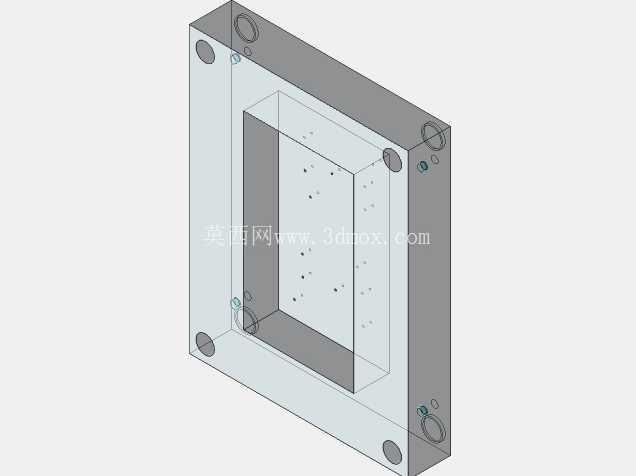

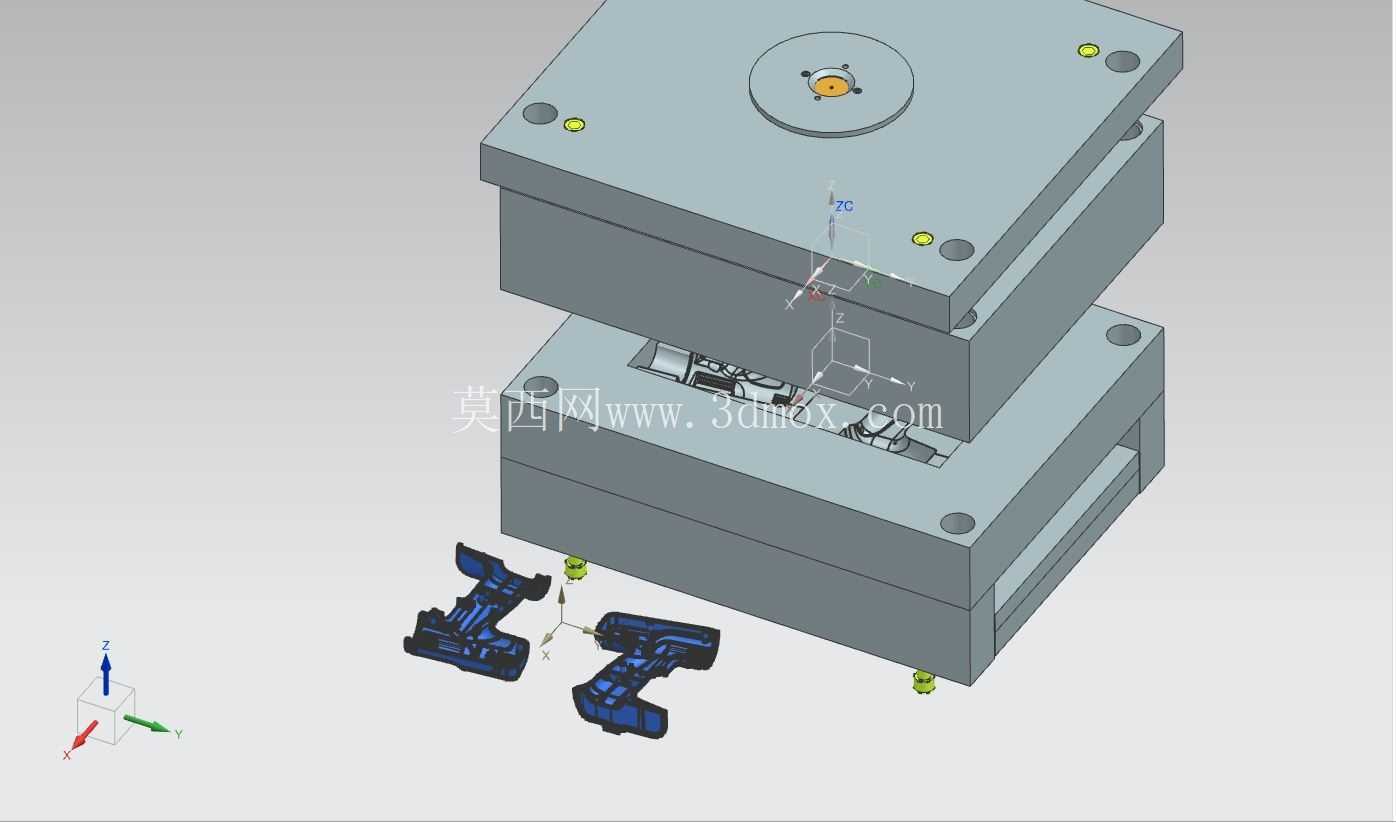

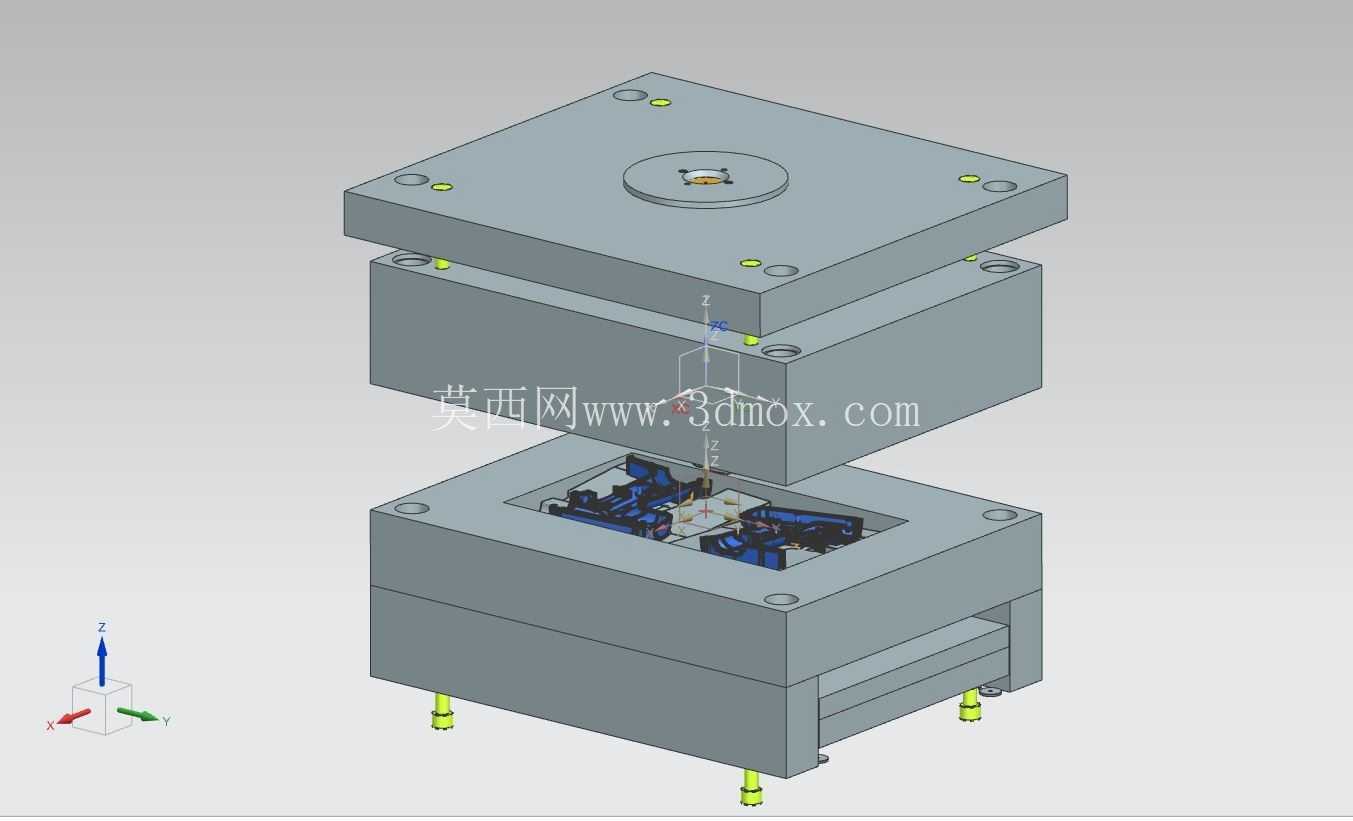

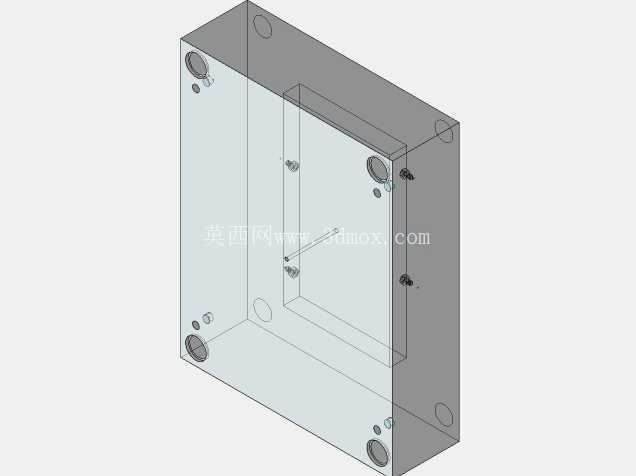

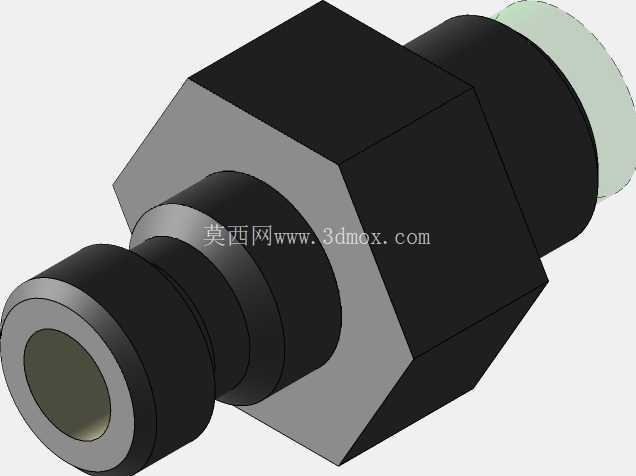

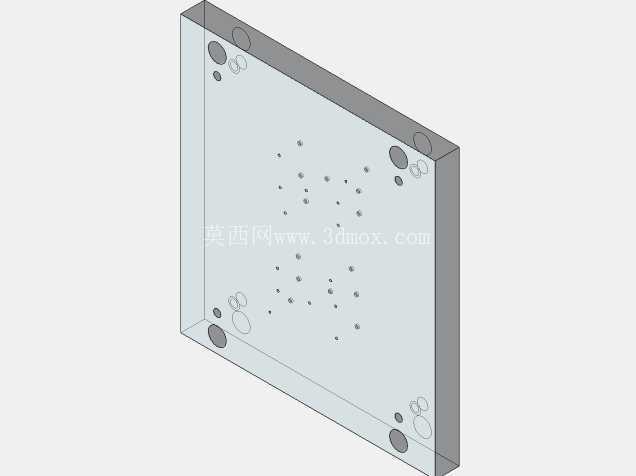

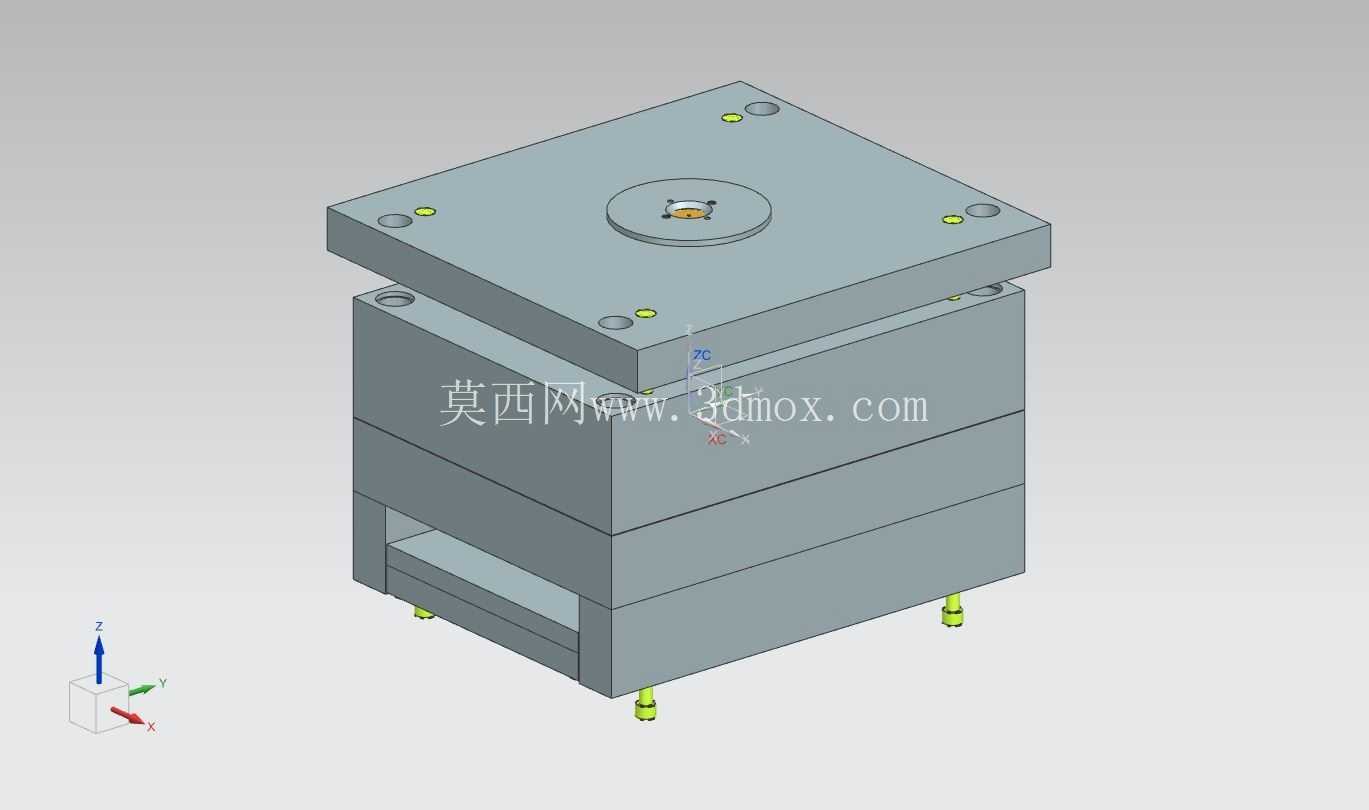

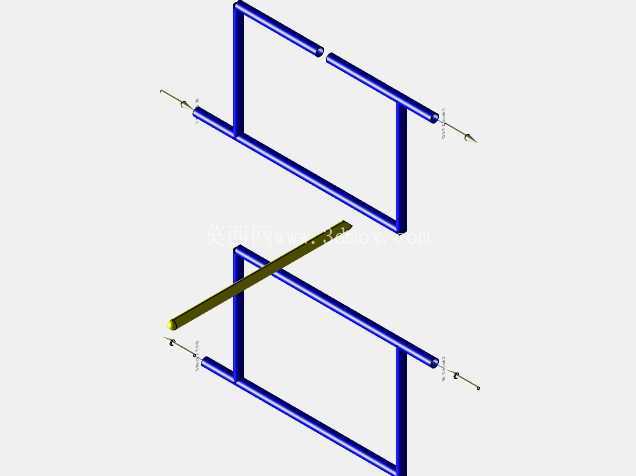

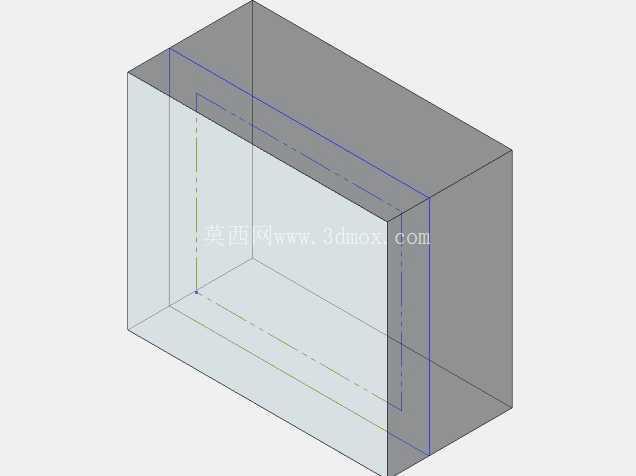

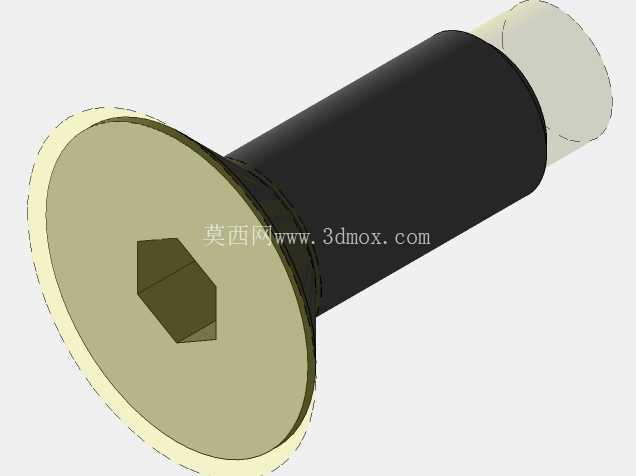

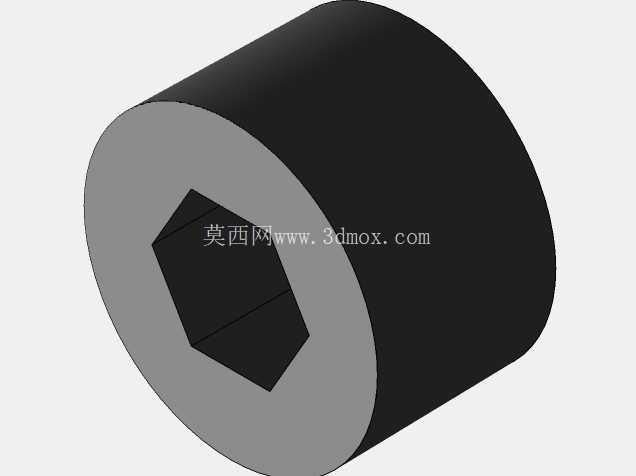

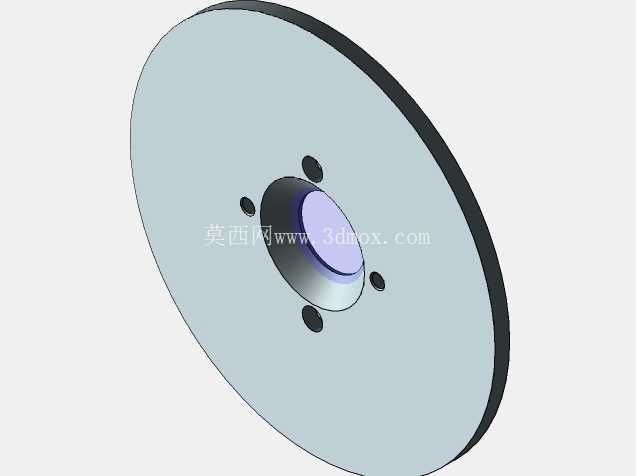

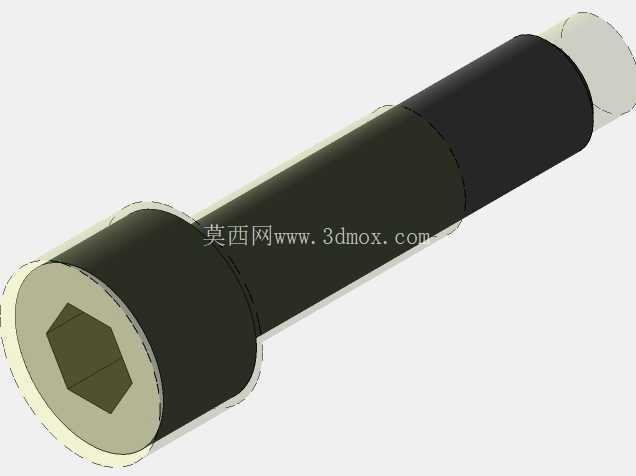

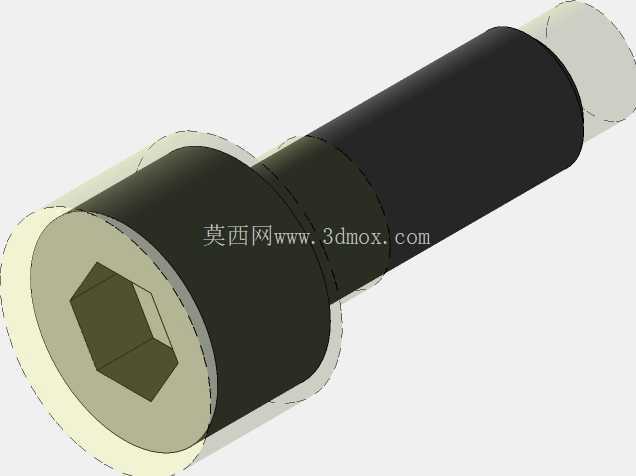

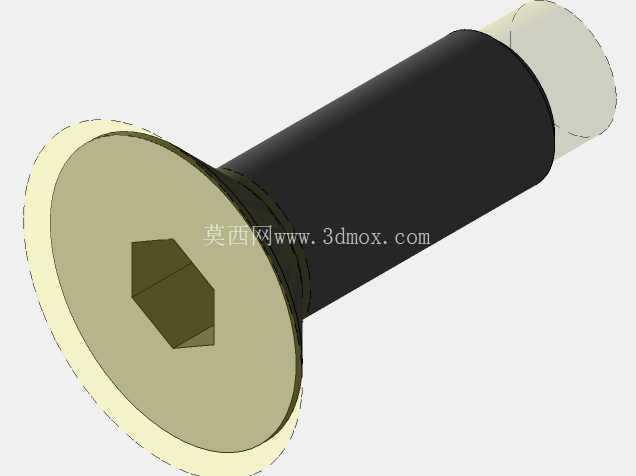

　　从安装边界来看，模架采用标准龙记模架适配，整体模架的长宽尺寸控制在350mm*400mm范围内，可以适配市面上多数160吨到200吨规格的卧式注塑机安装，模具的顶出结构采用顶针加顶板结合的方式，针对壳体内部的深腔筋位位置单独布置扁顶针，避免顶出时壳体出现顶白、变形问题，冷却水路围绕型腔、型芯做环绕式布置，水路距离型腔表面的距离统一控制在15mm到20mm之间，保证成型过程中模温均匀，将单个成型周期控制在25秒到30秒区间，适配批量生产的效率要求。

　　结构细节上，壳体上预留的开关安装位、接线过孔都在模具上做了精准的碰穿位设计，碰穿面做了1度的斜度自锁，避免长期生产后碰穿位出现披锋，上下壳体的定位止口在模具上做了0.05mm的预变形补偿，抵消注塑冷却过程中壳体的收缩变形，保证后续装配时止口配合松紧度合适，不会出现装配错位、缝隙不均的问题。针对手持区域的曲面弧度，完全按照人体工学握持姿态做曲面拟合，成型后的外壳握持时贴合手掌弧度，长时间握持不会出现硌手的问题，外壳表面做细晒纹处理的预留位，模具型腔表面可以直接做晒纹蚀刻，不需要后续额外表面处理就能达到外观质感要求。

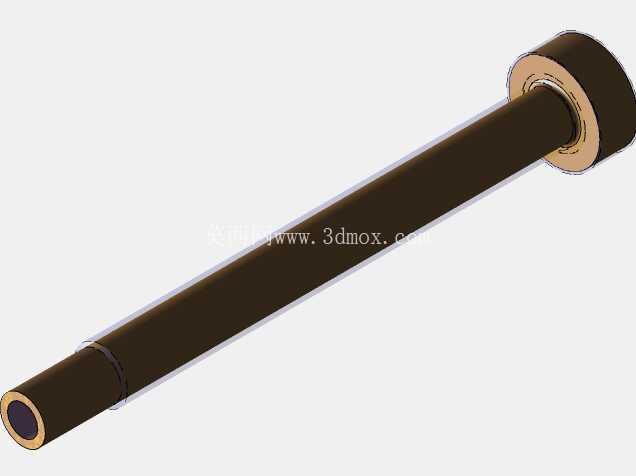

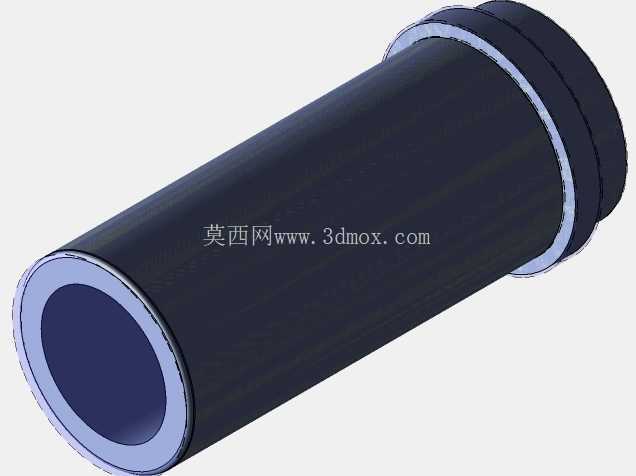

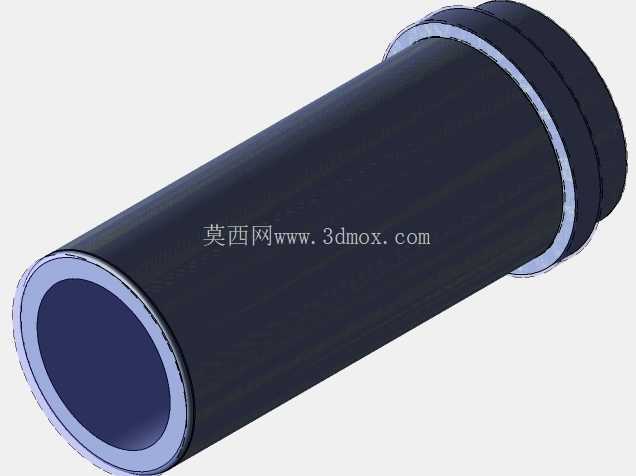

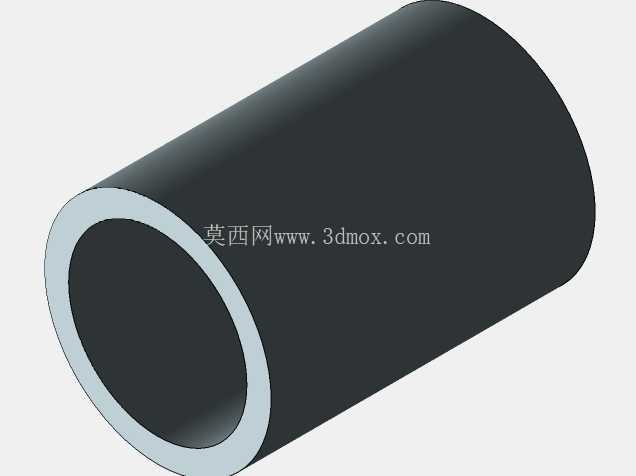

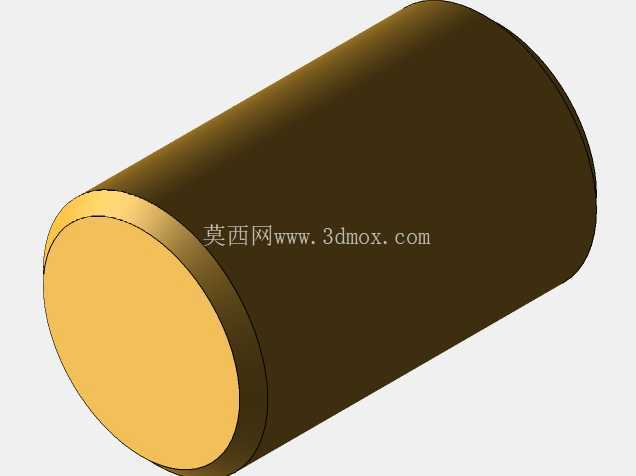

　　这套结构还考虑了生产过程中的模具维护便利性，所有镶件都采用标准化快拆设计，针对容易磨损的浇口位、封胶位单独做镶件拆分，出现磨损时不需要更换整个模仁，只需要更换对应镶件就能快速恢复生产，降低模具维护成本。导柱导套采用自润滑式标准件，合模时的定位精度可以控制在0.02mm以内，保证长期量产过程中分型面不会出现错位，避免产品产生错边缺陷。
