教学演示用U型马蹄形永磁构件

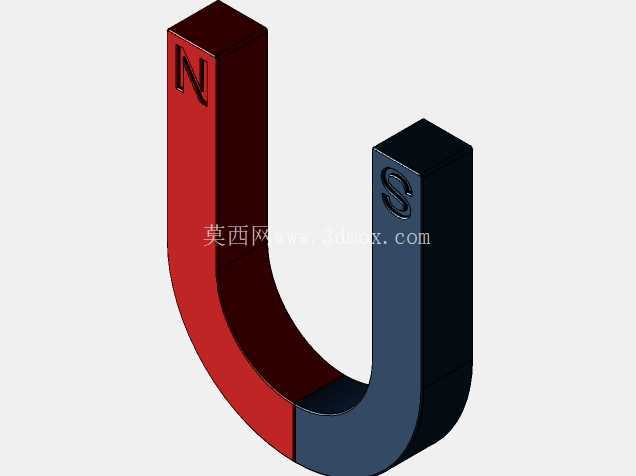

　　从结构设计逻辑来看，整体采用等截面方柱弯制的U型构型，两个磁极端面保持严格平行，平面度控制在0.1mm以内，确保吸附时磁极面与被吸附工件能够完全贴合，避免气隙导致的磁通量损耗；磁体本体的弯弧过渡段采用大圆角平滑衔接，既减少了烧结成型时的内应力集中，降低磁体开裂报废的概率，也能避免尖锐边角在教学使用过程中划伤操作人员，同时弯弧段的曲率半径经过反复校核，保证两个磁极臂的长度一致，磁极中心距与臂长的比例控制在1:1.2，既不会因为臂长过长导致磁路损耗过大，也不会因为臂长过短导致操作空间不足，无法夹持实验工件。这款马蹄形磁构件的设计初衷，首先是覆盖中小学物理电磁学实验、职业院校电工基础实训的演示需求，同时也可适配小型工装的磁吸附定位、轻量工件的临时固定场景，相比传统条形磁体，U型结构能将两个磁极集中在同一开放端面，大幅提升端面区域的磁感应强度，在相同磁体体积下，端面吸附力比同规格条形磁高出40%以上，更适合需要短距离强磁吸附的作业场景。

　　在安装边界与尺寸适配方面，磁极端面的截面尺寸统一，可直接适配标准规格的磁体固定座、实验台架的安装卡槽，不需要额外加工转接件；磁体两个磁极臂的外侧平面保持共面，可直接贴合在金属安装板表面，采用环氧粘接或者非磁性压块即可完成固定，固定时需要注意不能使用铁质螺丝直接压在磁极端面上，否则会导致磁路短路，降低对外的有效吸附力。实际使用场景中，除了教学演示磁极间的相互作用、磁场分布、电磁感应现象之外，在小型机械装配工位，这款磁体也可作为临时定位件使用，吸附在钢制工作台面上固定小型待装配零件，解放操作人员的双手；在仓储分拣环节，也可搭配非磁性手柄制作成手持拾铁器，捡拾掉落在工位缝隙里的小型螺丝、螺母等铁制小零件，相比条形磁体制作的拾铁器，马蹄形结构的拾捡范围更大，吸附更稳固，不容易出现零件脱落的情况。

　　设计过程中特意将N极与S极分别做在两个独立的磁极臂端面，并且在臂身外侧做了清晰的极性标识，避免教学使用时出现极性混淆；磁体表面采用喷涂环氧涂层做绝缘防锈处理，既可以防止长期使用过程中磁体氧化锈蚀，也能避免磁体直接与被吸附工件硬接触刮伤工件表面，涂层厚度控制在0.05mm以内，不会因为涂层过厚产生额外气隙影响吸附力。需要注意的是，这款磁构件属于硬磁材料制作的永磁件，使用过程中不能敲击、不能靠近高温热源，否则会导致磁畴排列混乱出现退磁情况，存放时也需要在两个磁极之间吸附一块铁质衔铁，构成闭合磁路，减少长期存放过程中的自然磁损耗。

　　从建模细节来看，弯弧段与直臂段的衔接处做了微小的倒角处理，避免三维模型导入仿真软件时出现尖锐边导致的网格划分错误，磁极端面的建模精度控制在0.01mm，完全满足后续3D打印验证、模具开模或者磁体烧结加工的精度要求，模型的所有特征均采用参数化建模方式，磁极截面尺寸、臂长、弯弧半径都可以根据实际使用需求快速调整，不需要重新绘制整体结构，能够大幅缩短不同规格马蹄形磁体的设计迭代周期。
