六角头螺栓配套六角螺母紧固组件结构

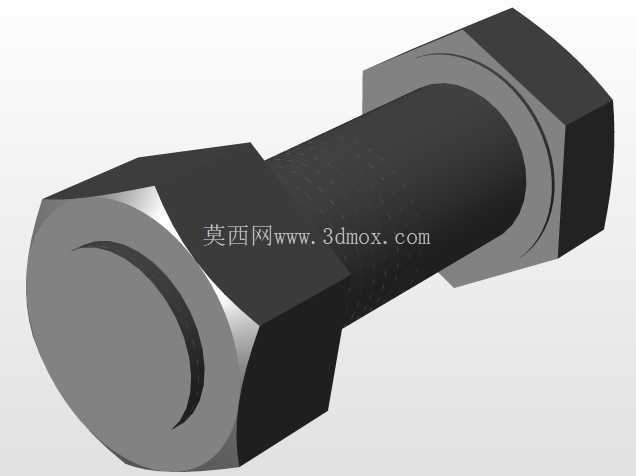

　　在各类机械装配、电气柜体组装、钢结构搭建的现场，螺纹紧固副是应用频次最高的可拆卸连接结构，这套六角头螺栓与六角螺母的配合结构，是最具通用性的基础紧固方案。日常做结构设计时，很多刚入行的工程师容易忽略螺纹副的细节建模，要么直接调用标准件库的简化模型忽略配合间隙，要么把螺纹牙型做的过密导致装配体文件冗余，这套模型在建模时兼顾了工程实用性与仿真需求，没有做全牙型的细密特征，而是保留了螺纹段的有效啮合长度、螺栓头部与螺母的对边尺寸、头部支撑面的倒角细节，完全能满足装配干涉检查、运动仿真、工程图导出的实际需求。

　　从实际应用场景来看，这类六角头螺栓螺母组合，覆盖了从低压电气柜内部元器件固定、小型机械设备的钣金外壳拼接，到自动化线体的型材框架连接、工装夹具的零部件锁紧等绝大多数需要可拆卸紧固的工位。不同于内六角圆柱头螺钉需要沉头安装空间的要求，六角头的结构可以用普通开口扳手、活动扳手、套筒工具完成锁紧操作，对现场安装的工具适配性更强，在维护空间受限的设备外侧，不需要预留内六角扳手的垂直操作空间，侧向即可完成松紧操作，这也是很多户外设备、重型机架优先选用六角头紧固副的核心原因。

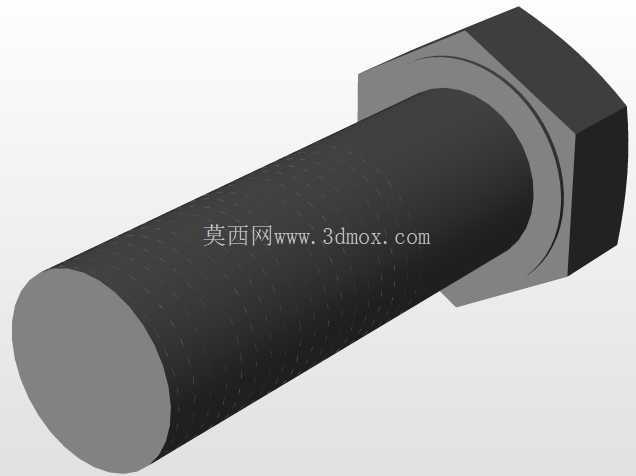

　　设计这套结构时，首先要明确的是安装边界约束：螺栓杆部的光杆段直径要比穿过的安装孔小0.2-0.5mm，预留装配时的对位公差，避免孔位轻微偏差时无法穿入；螺纹段的长度要保证螺母完全锁紧后，露出2-3个牙距的长度，既不能因为螺纹过短导致啮合齿数不足影响锁紧强度，也不能因为螺杆过长导致螺母锁紧后多余螺纹段剐蹭周边线缆或运动部件。螺母的厚度设计参考了常规性能等级的受力要求，支撑面做了微小的倒角处理，避免锁紧时锐角边缘刮伤被连接件的表面涂层，同时保证支撑面与被连接件的有效接触面积，降低接触面压防止长期受力后出现压溃松动。螺栓头部的六角对边尺寸与螺母保持一致，现场安装时不需要更换扳手规格，能提升装配效率，头部与杆部的过渡圆角做了合理强化，避免锁紧时应力集中在头部交接位置导致断裂。

　　很多工程师做选型时容易混淆粗牙与细牙螺纹的适用场景，这套模型采用的是通用粗牙螺纹，适合大多数有一定振动、需要频繁拆装的工位，粗牙螺纹的牙距更大，导程更长，锁紧时的进给速度更快，而且不容易出现错牙、滑丝的问题，对安装人员的操作熟练度要求更低。如果是用于有强振动、需要精准调节锁紧位置的场景，才会更换细牙螺纹的配套副，这时候建模时就要注意调整牙距参数，同时匹配对应的锁紧垫圈结构。另外在做装配验证时，要注意螺栓穿入方向的合理性，尽量从下往上、从内往外穿入螺栓，让螺母处于便于后期维护的一侧，避免后期检修时因为空间遮挡无法拧动螺母。

　　从外形尺寸的适配性来看，这套结构的所有尺寸都参考了通用紧固件的标准规范，螺栓头部的高度、螺母的对边宽度、螺纹段的有效长度都符合常规选型的尺寸区间，在做整机装配时，可以直接根据被连接件的总厚度调整螺杆的长度参数，不需要重新建模头部与螺母的结构，只需要拉伸修改杆部长度即可，能大幅提升建模效率。另外模型保留了螺栓头部与螺母的棱角细节，在做渲染输出装配工艺示意图时，能清晰区分不同的紧固部件，不需要额外做贴图处理，导出的工程图也能直接标注对边尺寸、螺纹规格、有效长度等参数，直接用于生产指导。

　　在实际的设备运维场景中，这类标准六角紧固副的互换性极强，不需要定制特殊配件，现场出现部件损坏时可以快速找到替换件，这也是它能成为工业领域应用最广紧固结构的核心优势。建模时特意没有做过度的细节简化，比如保留了杆部与头部的过渡圆角、螺母端部的倒角，这些细节在做有限元受力分析时能避免应力奇异点的出现，让仿真得到的应力数据更贴近实际受力情况，不会因为模型的尖锐棱角导致计算结果失真，给结构强度校核带来误判。
