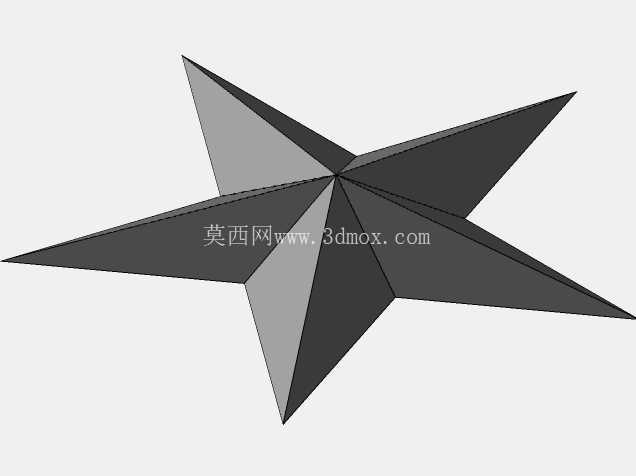

五角星曲面造型练习三维数模

　　这个五角星造型数模，最初是用来做Creo曲面模块入门练习的典型案例，很多刚接触复杂曲面构建的工程师，都会拿这类规则对称几何来练手，熟悉边界混合、曲面合并、实体化这些核心命令的操作逻辑。从实际应用场景来看，这类规整的多面尖角造型，除了建模练习用途之外，也常被用在装饰性五金构件、文创产品结构、标识标牌立体造型、展会展具装饰件的设计参考里，比如户外金属标识的立体五角星、纪念摆件的结构基体、设备外观装饰嵌件的结构设计，都可以参考这类造型的构建逻辑做参数调整。

　　从设计思路上来说，这个造型采用中心对称的五重旋转对称布局，所有尖角棱边交汇于几何中心位置，建模时先绘制中心基准点，再在垂直于中心轴线的基准面上绘制正五边形草绘，确定五个尖角的外端点位置，再分别构建每个三角面的边界曲线，通过逐个曲面片的搭建、合并，最后整体加厚生成实体，整个建模过程完全遵循参数化设计逻辑，所有尖角的角度、棱边的长度、中心区域的厚度都可以通过修改草绘参数快速调整，不需要重新搭建特征树。

　　从外形尺寸与安装边界来看，这类练习模型默认采用单位统一的公制建模基准，五个尖角的外端点到中心的距离可以根据实际使用场景等比例缩放，模型整体没有额外的安装孔、定位柱等附加结构，使用者可以根据自己的实际需求，在中心平面或者背部添加安装定位特征，比如背部做沉头孔结构用于墙面固定，或者底部做插接柱用于摆件底座装配，模型的曲面连续性达到G1连续，所有棱边做了等R角过渡处理，避免加工时出现应力集中或者锐边割手的问题。

　　从功能特性上来说，这个模型的所有曲面都没有碎面、重叠几何，特征树步骤清晰可编辑，导入其他三维软件时不会出现破面、几何丢失的问题，既可以作为曲面建模的练习素材，也可以直接导入CAM模块做刀路生成，用于五轴加工的刀路练习，或者3D打印的成型验证，打印时不需要额外添加支撑结构，因为所有斜面的倾斜角度都大于FDM打印的最小自支撑角度，平放打印即可完整成型。很多工程师在掌握了这个造型的构建方法之后，就可以举一反三，搭建更多多角对称的复杂曲面造型，比如六角星、多棱锥装饰件、异形轮毂装饰盖这类同逻辑的结构，本质上都是通过中心对称的草绘布局，拆分曲面片逐个构建再合并实体，这个练习模型的核心作用就是帮助使用者建立拆分复杂曲面的思路，不要把整体造型当成一个不可拆分的整体，而是拆解成多个可独立构建的简单曲面片，再通过合并、裁剪、实体化的步骤完成整体造型，这种拆分思路在处理复杂外观件建模时非常实用，不管是消费电子的外观曲面，还是工业设备的装饰外罩，都可以用这种化整为零的建模思路来处理。

　　另外这个造型的壁厚可以根据实际使用场景调整，如果是做金属冲压的装饰件，壁厚可以设置在0.8-1.5mm之间，匹配常规钣金冲压的工艺要求，如果是做机加工的实体金属摆件，壁厚可以根据整体尺寸调整，保证加工时不会出现振刀问题，尖角位置可以根据工艺要求做微小的倒钝处理，避免喷涂或者电镀时出现尖角积漆、镀层不均的问题。在做装配适配的时候，这个模型的中心基准面与系统默认的TOP基准面重合，中心轴线与默认坐标系的Z轴重合，导入装配体时可以直接通过坐标系对齐完成装配定位，不需要额外做配合约束，能节省装配调整的时间。
