可承受拉伸载荷的指节式机械连接接头结构

　　在工业传动与连杆机构的实际应用场景中，这类指节式机械接头主要承担两根受拉杆件之间的连接功能，适配需要小角度灵活偏转、同时传递角力矩的工况，常见于轻工机械的连杆传动机构、小型自动化设备的执行端联动结构、以及需要补偿少量安装同轴度误差的传动链路中。不同于刚性联轴器完全锁死两端杆件的连接方式，这类指节接头的铰接结构允许被连接的两根杆件在一定角度范围内相对摆动，不会因为杆件受力后的微小形变或者安装时的位置偏差产生额外的内应力，能有效延长整套传动杆件的使用寿命。

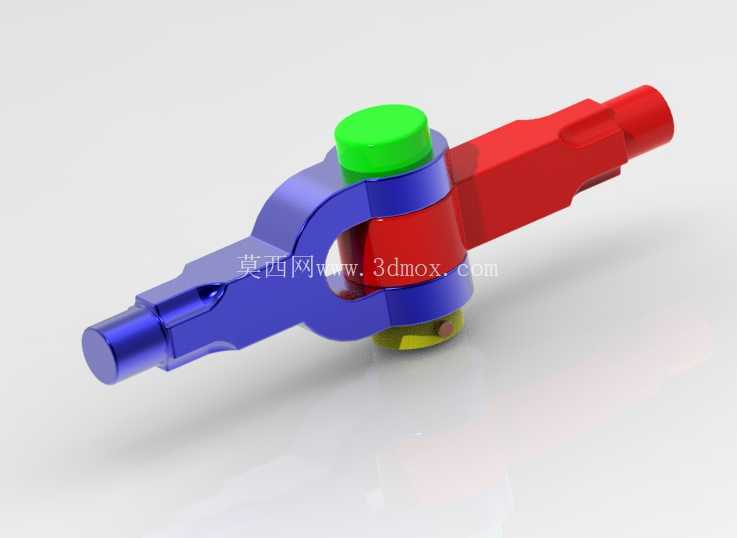

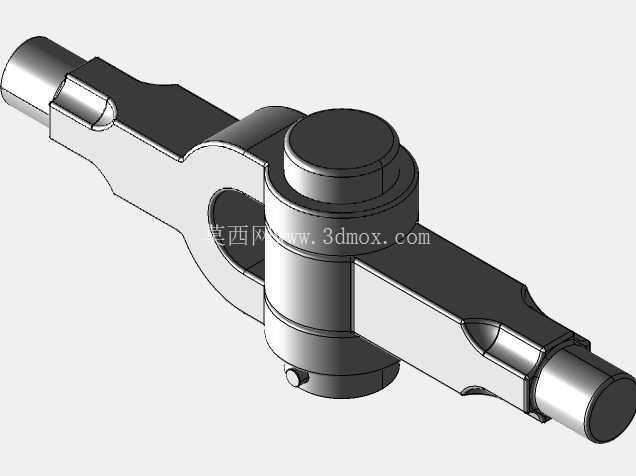

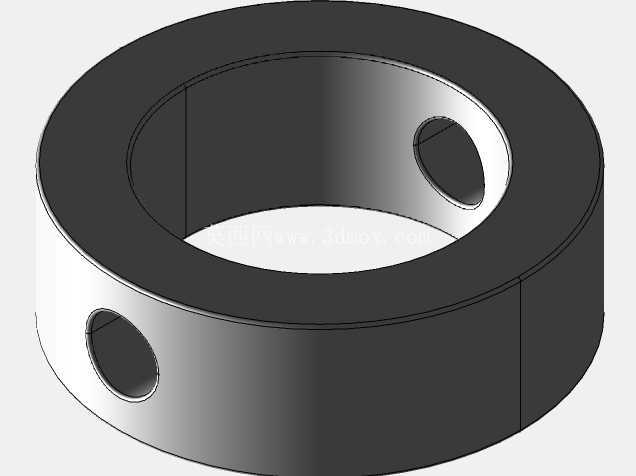

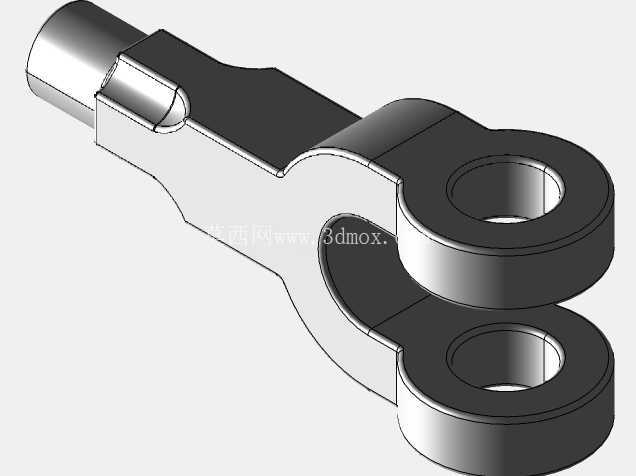

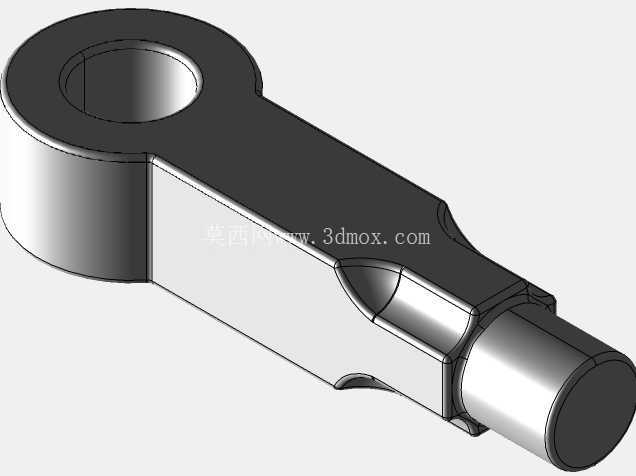

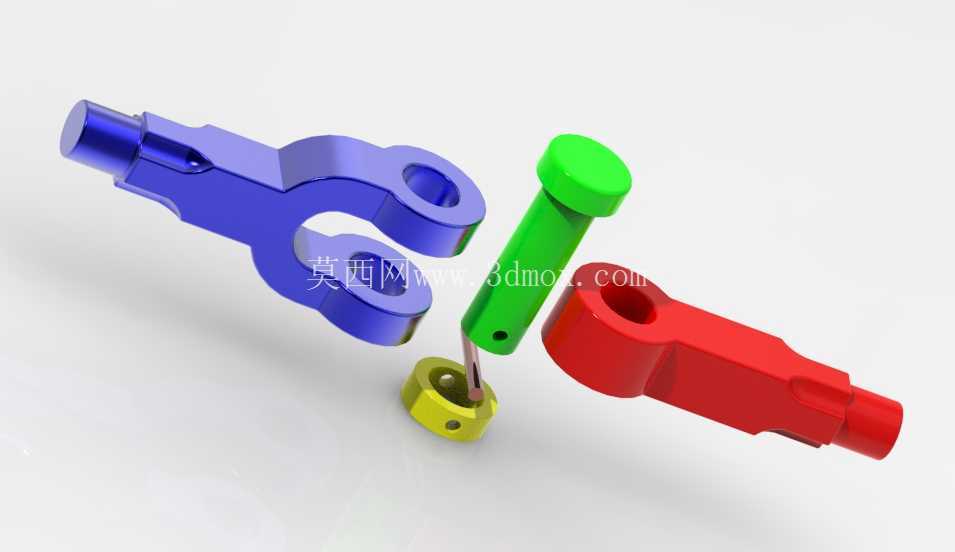

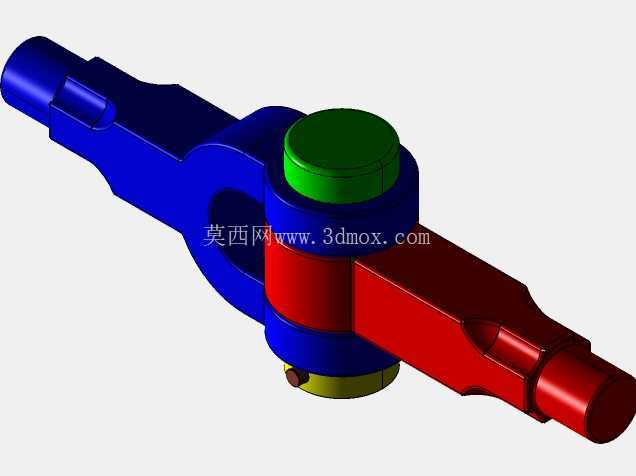

　　从结构设计逻辑来看，整套接头分为四个核心组成部分：两端的叉形与单耳形连接主体、铰接销轴、以及销轴端部的限位锁紧件。两端的连接主体分别对应需要对接的两根杆件，其中一端为开叉式双耳结构，叉耳上加工有同轴的销轴安装孔，孔位精度直接决定铰接转动的顺畅度，设计时孔与销轴的配合公差选用H7/g6间隙配合，既保证转动时无卡滞，又不会因为间隙过大产生传动冲击；另一端为单耳结构，装配时嵌入双耳的开叉间隙中，单耳上的销轴孔与双耳孔位保持同轴，销轴穿入后完成铰接动作。销轴的端部设计有径向的小孔，用于安装开口销或者锁紧卡簧，避免设备运行过程中销轴受振动脱出，部分重载版本会在销轴端部加工螺纹，用锁紧螺母配合止动垫圈完成轴向固定。

　　从安装边界与尺寸适配角度来说，这类指节接头的两端连接段采用与对接杆件一致的轴径设计，可根据实际负载需求选择不同的轴径规格，小负载场景下轴径可做到8mm适配小型自动化设备，中等负载场景下轴径可覆盖20-30mm区间适配通用轻工机械。铰接处的摆动角度范围通常设计为±15°，足够补偿绝大多数安装偏差与杆件受力形变带来的角度偏移，若需要更大偏转角度可调整叉耳的开口宽度，但过大的开口宽度会降低接头的整体抗扭刚度，设计时需要根据实际工况的力矩传递需求做平衡。接头整体的外形轮廓在铰接位置做了圆弧过渡处理，避免应力集中，所有棱边都做了倒角去毛刺处理，既避免装配时划伤操作人员，也能减少热处理环节的应力开裂风险。

　　在功能特性层面，这类指节接头同时具备刚性连接的力矩传递能力与铰接结构的角度补偿能力，相比万向节联轴器结构更简单、制造成本更低、维护更方便，适合转速不高、偏转角度不大的传动场景。实际选型时需要重点核算销轴的抗剪切强度与叉耳部位的抗弯强度，根据传递的最大扭矩与拉伸载荷确定各部分的壁厚与销轴直径，避免过载情况下出现销轴剪断或者叉耳断裂的失效问题。装配时需要在销轴与孔的配合面涂抹润滑脂，减少长期转动带来的磨损，定期检查锁紧件的固定状态，避免松脱引发设备故障。这类接头的材质通常选用45号钢调质处理，表面做发黑防锈处理，有耐腐蚀需求的场景可选用304不锈钢材质加工，适配食品机械、户外设备等特殊工况的使用要求。
