钢液压机组件底座结构三维设计

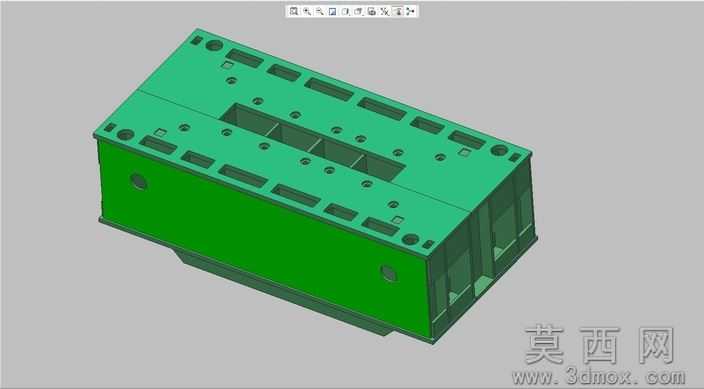

本作品为钢液压机配套的组件底座结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工装配的公差配合要求，对底座的每一处结构特征都进行了精准的尺寸约束。从外观来看，底座整体采用长方体箱式结构设计，主体分为上下两层功能区域，上层为安装对接面，均匀排布了多组不同规格的安装孔位与定位槽，既包含用于核心液压元件定位的圆形沉孔，也设置了用于线路、管路排布的长条形通槽，孔位的排布完全匹配钢液压机对应组件的安装点位，能够保证上部组件安装后的位置精度，避免运行过程中出现偏移错位。下层为承重支撑箱体结构，侧壁设置了圆形的吊装孔与侧装固定孔，既方便生产转运过程中的吊装作业，也可实现底座与下部机架的侧方位锁紧固定，箱体内部采用加强筋网格化布局，在不额外增加整体壁厚的前提下大幅提升底座的结构刚性，能够承受钢液压机运行过程中产生的大吨位静压力与往复冲击载荷，避免长期受压出现结构变形。材质设计上，主体结构采用高强度铸钢材质预设，表面做防锈氧化处理，安装配合面预留磨削加工余量，能够满足后续实际机加工的工艺要求。设计过程中优先考虑了装配兼容性与结构可靠性，所有孔槽的边角位置都做了工艺倒角处理，既避免应力集中导致的结构开裂，也去除加工毛刺提升装配安全性。整体结构采用模块化设计思路，将安装定位、承重支撑、走线布管、吊装转运等功能集成在单一底座构件上，减少了装配环节的零件数量，降低了整体装配复杂度，同时箱式的封闭结构也能够阻挡加工过程中的碎屑、切削液进入底座内部，提升设备运行过程中的整洁度，降低日常维护清理的工作量。建模过程中对每一处特征都做了可编辑参数化设置，后续可根据不同吨位钢液压机的安装需求，快速调整整体尺寸、孔位间距与壁厚参数，无需重新进行整体结构绘制，大幅提升同系列产品的设计迭代效率。渲染阶段采用哑光工业绿作为主体外观配色，还原工业铸钢件喷塑后的真实质感，对安装孔位的内壁、边角倒角位置做了光影强化处理，清晰展现每一处结构细节，方便设计人员与加工人员快速识别结构特征，核对加工尺寸。
