气凝胶中音喇叭单元三维结构设计

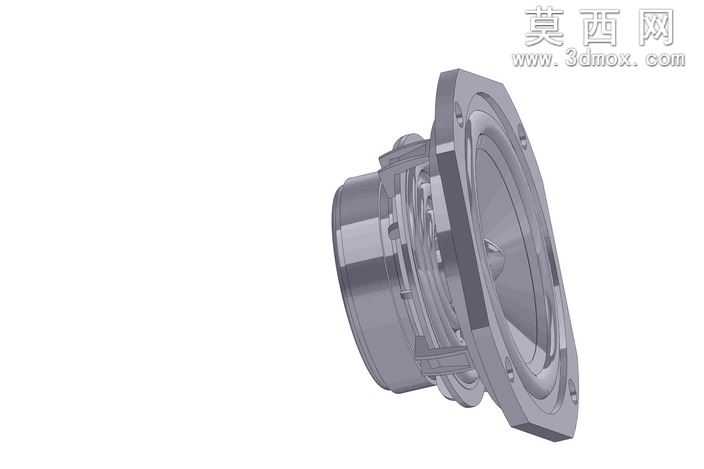

本作品为气凝胶材质中音喇叭单元的三维参数化建模成果，建模过程严格遵循电声器件的实际生产尺寸规范，完整还原了喇叭单元从法兰安装面到磁路后端的全部结构细节。建模阶段以回转类特征为核心搭建基础框架，首先绘制振膜、折环、定心支片的截面轮廓曲线，通过回转命令生成主体薄壁结构，针对法兰安装面的六边形切边、安装孔位采用拉伸切除与阵列命令完成特征排布，确保安装位的尺寸精度满足实际装配公差要求。磁路部分的建模还原了T铁、华司、磁钢的层叠装配结构，对磁隙的宽度、磁钢的充磁方向对应的结构限位做了精准还原，盆架部分的加强筋、接线端子卡位结构均通过扫描、拉伸命令逐一构建，未做过度简化处理。材质渲染阶段针对不同部件匹配对应材质属性，气凝胶振膜赋予半哑光的轻质多孔材质质感，调整表面粗糙度参数还原气凝胶特有的漫反射效果，金属材质的盆架、法兰面赋予磨砂铝合金材质，调整金属度与反射参数还原机加工金属的细腻质感，磁钢部分赋予黑色哑光铁氧体材质，折环与定心支片赋予高弹性橡胶材质，调整软质材质的凹凸贴图还原橡胶表面的细微纹理。结构设计上充分考虑中音单元的声学特性，气凝胶振膜的材质特性通过结构厚度的渐变设计做了匹配，振膜中心到边缘的厚度做了梯度变化，优化分割振动抑制效果，磁路结构的对称设计减少非线性失真，法兰安装面的密封槽结构也做了完整还原，确保安装后可实现良好的气密性。建模过程中对各部件的装配间隙做了合理预留，振膜与盆架的粘接位、磁路组件的压装位均保留了符合工艺要求的公差间隙，整体模型可直接用于装配干涉检查、声学仿真前处理以及3D打印手板验证，完整呈现了气凝胶中音喇叭从外部安装结构到内部磁路、振膜系统的全部构造细节。
