深沟球滚珠轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的基础支撑部件，从中小型电机输出轴、机床主轴传动端、输送线辊筒支撑位，到家电类旋转执行机构、小型减速机输入输出端，都能见到这类轴承的应用身影。它的核心作用是为旋转轴系提供稳定的径向支撑，同时可承受一定数值的轴向载荷，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与部件磨损速率，延长整套传动机构的无故障运行周期。

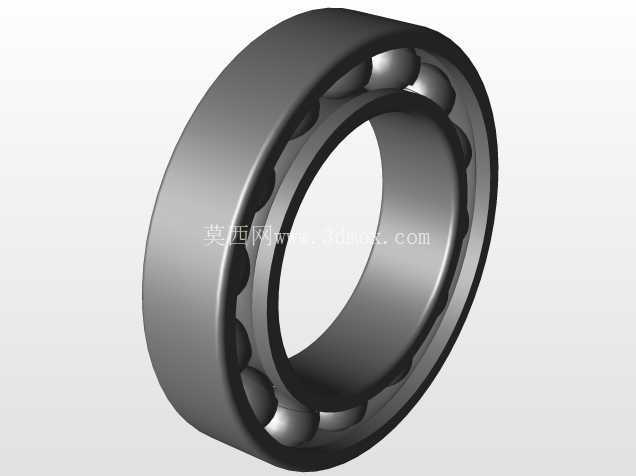

　　本次设计的滚珠轴承采用最经典的深沟型滚道结构，建模过程中优先保证内外圈滚道的曲率与钢球直径的匹配度，滚道曲率半径通常取钢球直径的0.515-0.53倍区间，既保证钢球在滚道内的滚动顺畅度，又能控制接触应力在材料许用范围内，避免长期重载下出现滚道点蚀、钢球剥落等失效问题。保持架采用浪形冲压结构设计，兜孔间隙控制在钢球直径的0.1-0.2mm区间，既可以对每颗钢球实现独立的周向定位，避免钢球之间直接接触产生额外摩擦与碰撞噪音，又预留了足够的润滑脂存储空间，保证轴承在长期运转过程中润滑介质可以持续覆盖滚道与钢球的接触表面。

　　从安装边界维度来看，这类轴承的内圈与轴采用基孔制过盈配合，过盈量根据轴系载荷等级调整，轻载传动场景下过盈量控制在0.005-0.015mm，重载冲击场景下可适当提升至0.01-0.025mm，保证内圈与轴同步旋转，避免出现跑内圈的失效问题；外圈与轴承座孔采用基轴制过渡或间隙配合，方便装配过程中的同轴度调整，同时允许轴系在受热膨胀时产生微小的轴向窜动，避免轴承出现额外的附加轴向载荷。轴承的轴向定位通常采用轴肩与孔用挡圈配合的方式，内圈轴肩高度不超过内圈厚度的1/2，外圈挡圈的沟槽深度需保证挡圈安装后不会突出轴承座安装平面，避免干涉其他部件的装配。

　　设计过程中对钢球的排布做了等距均分处理，钢球数量根据轴承内径尺寸匹配，保证每颗钢球承受的载荷均匀分布，避免局部载荷过大导致的早期失效。内外圈的倒角尺寸统一按照通用轴承安装规范设计，装配导向角为15度，既可以在压装过程中起到导向作用，避免锐边划伤轴或轴承座的配合表面，又可以去除加工过程中产生的毛刺，提升部件的装配精度。密封结构方面预留了双面密封槽的安装位置，可根据应用场景选择开式、铁封或胶封结构，开式结构适用于有持续润滑供油的闭式传动箱内，胶封结构适用于粉尘较多、无持续润滑的外露传动场景，可有效阻挡外界粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏。

　　在实际选型应用中，这类滚珠轴承的极限转速受润滑方式影响较大，采用脂润滑时的极限转速约为油润滑时的70%，如果应用在高速运转场景下，需要适当放大轴承的径向游隙，同时选择高速润滑脂，避免高速运转下钢球与保持架的离心力过大导致温升过高。对于存在一定轴向载荷的应用场景，需要校核轴承的额定动载荷与额定静载荷，保证当量动载荷不超过轴承额定动载荷的1/3，额定静载荷满足最大冲击载荷下的接触应力要求，避免轴承在冲击载荷下出现塑性变形。建模过程中所有结构尺寸均遵循通用轴承的互换性标准，可直接替换同型号的标准商用轴承，无需对周边安装结构做额外修改，方便设计人员在设备开发过程中直接调用，缩短整体设计周期。
