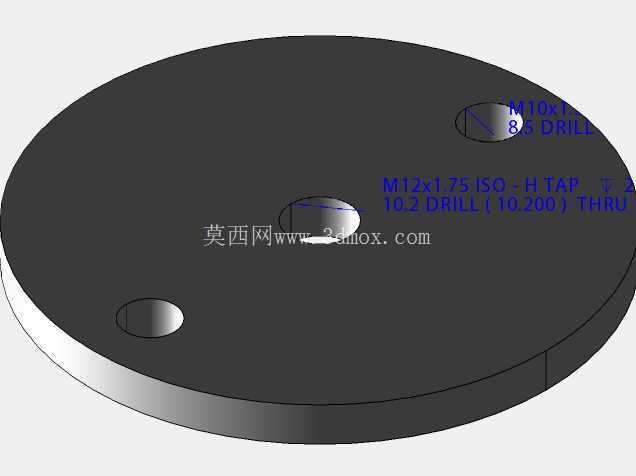

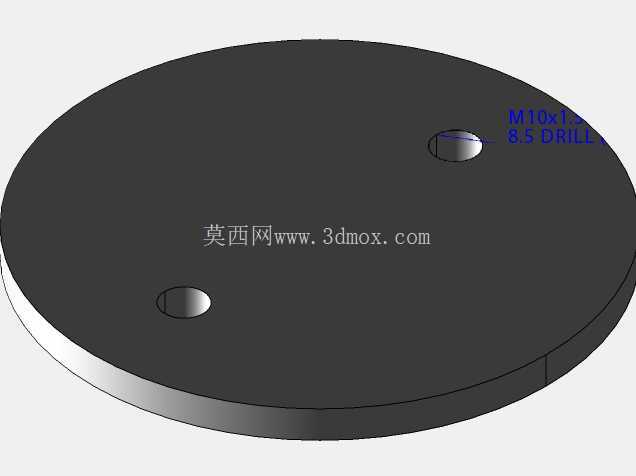

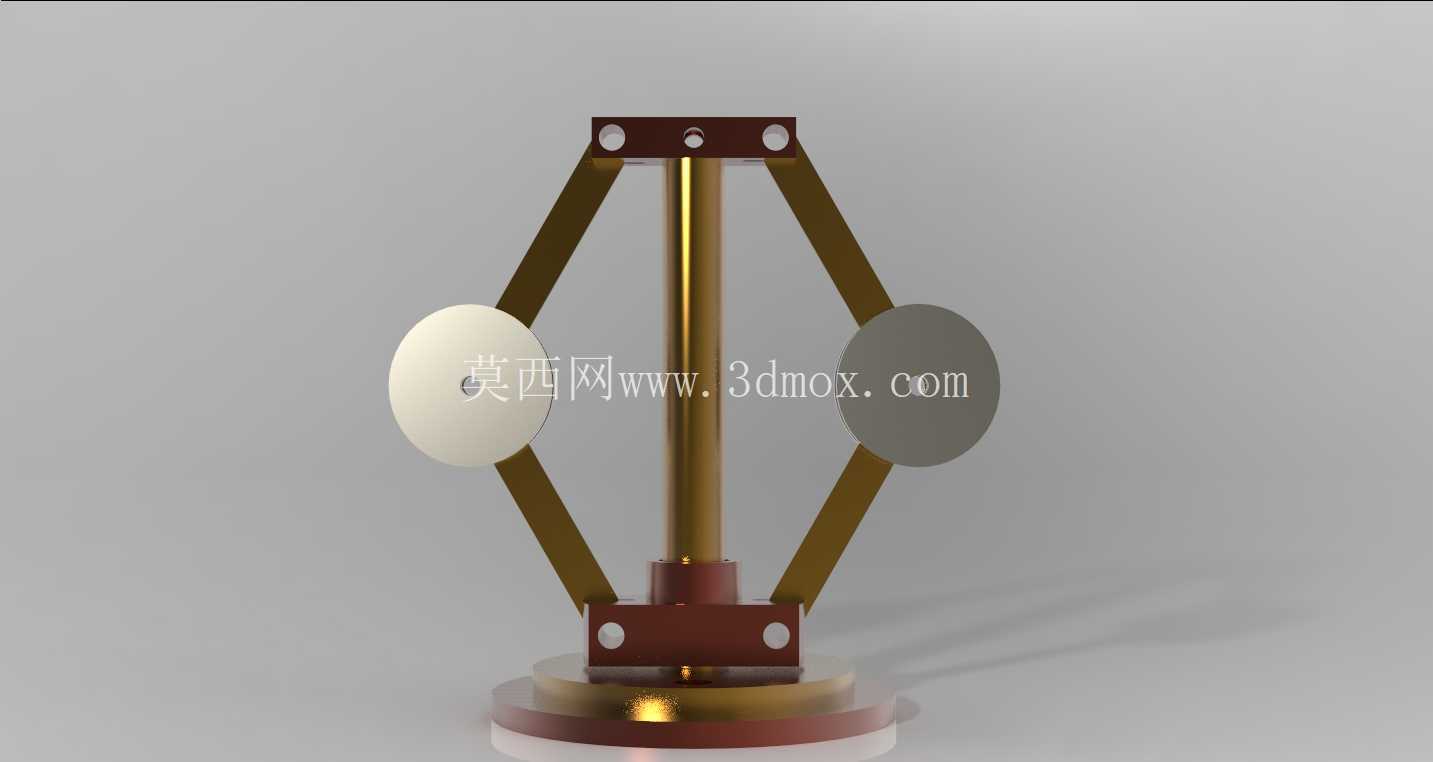

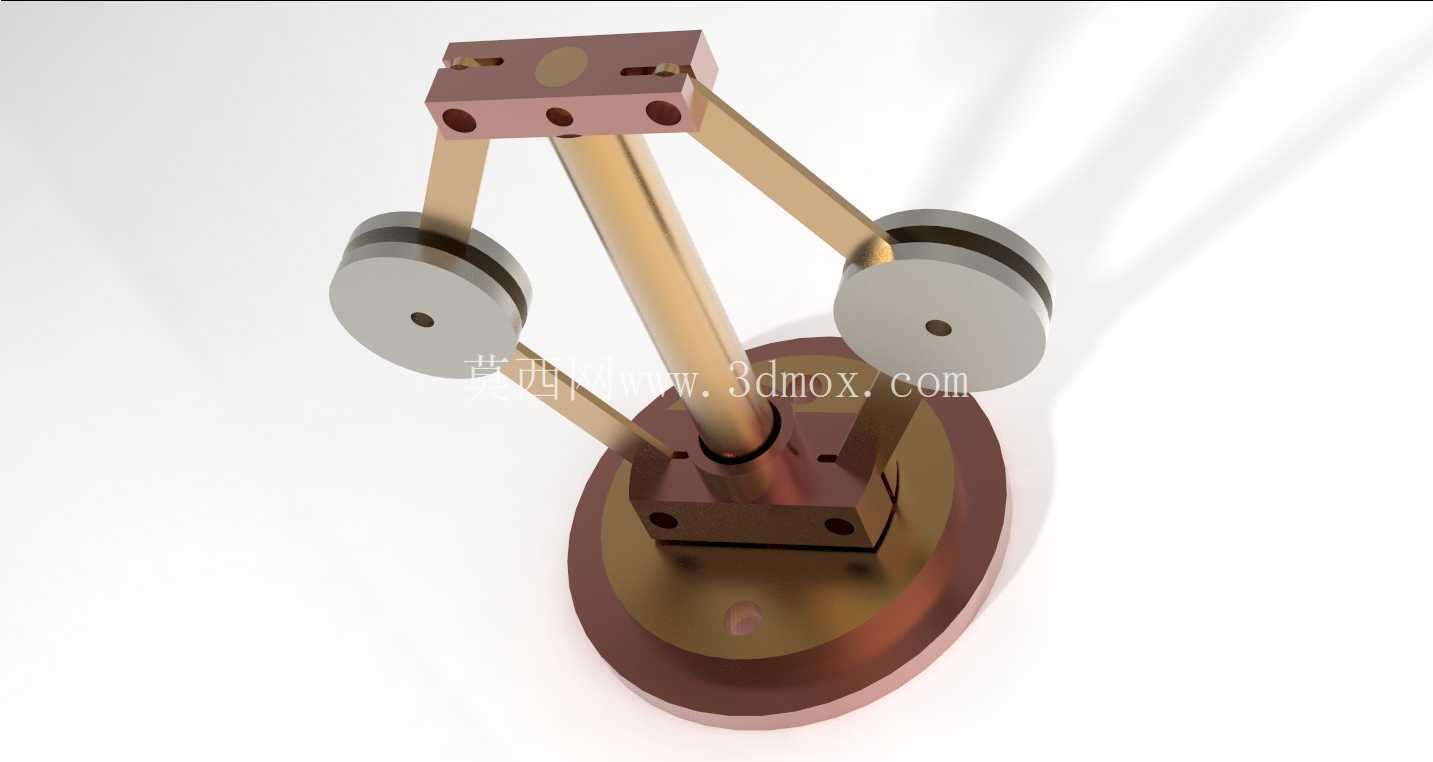

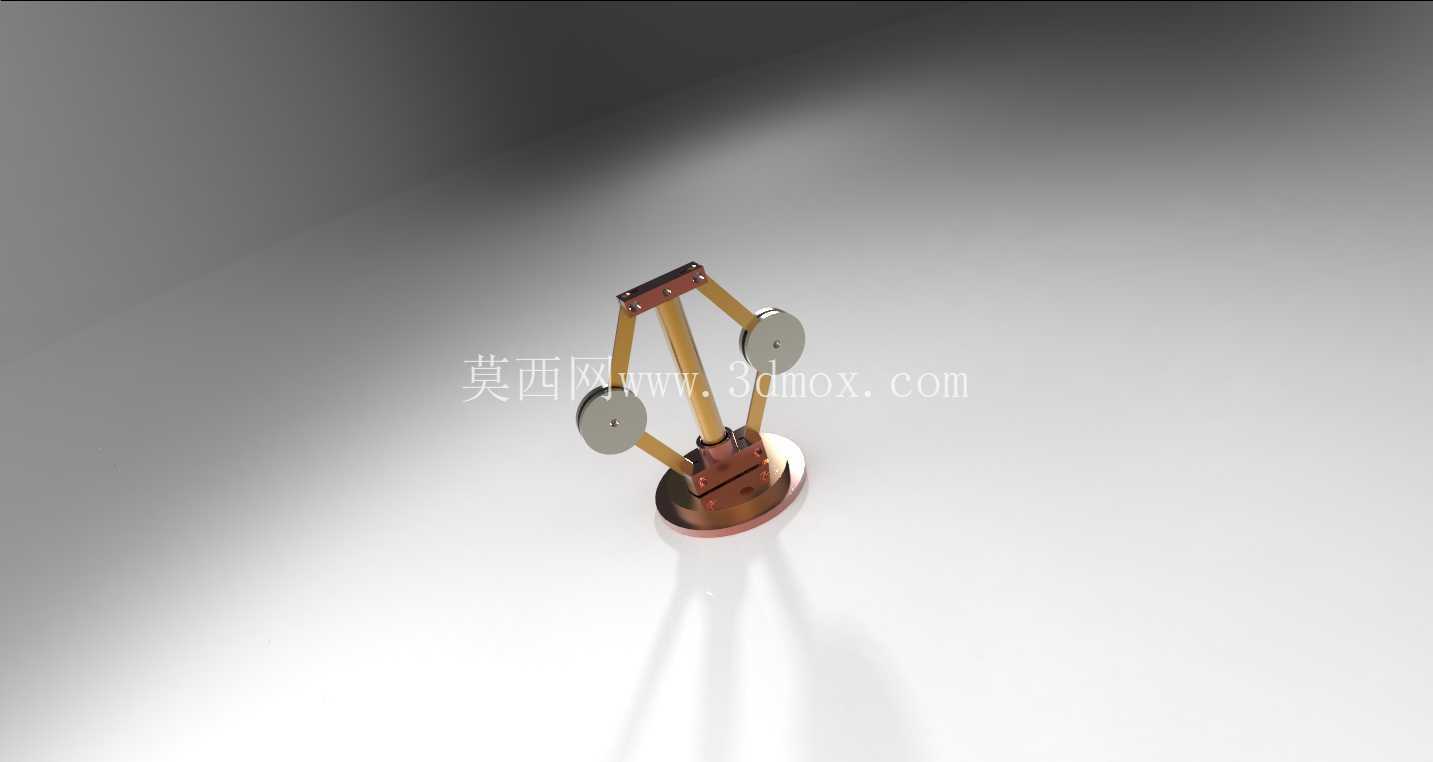

在早期蒸汽动力系统与固定式原动机的转速控制场景中,离心式调速机构是保障动力输出稳定、避免设备飞车故障的核心机械部件,这款瓦特调速器的结构设计完全遵循经典离心调速的力学原理,可直接适配小功率往复式原动机、教学演示实验台的转速反馈调节需求。整套机构采用立式同轴布置,底部为圆形安装基座,基座中心设置竖直的主轴安装位,主轴向上延伸作为整套飞锤组件的旋转支撑,基座上预留的螺栓过孔可直接固定在原动机输出轴端的安装法兰上,安装时需保证主轴与原动机输出轴的同轴度误差控制在0.1mm以内,避免高速旋转时产生额外的偏磨振动。

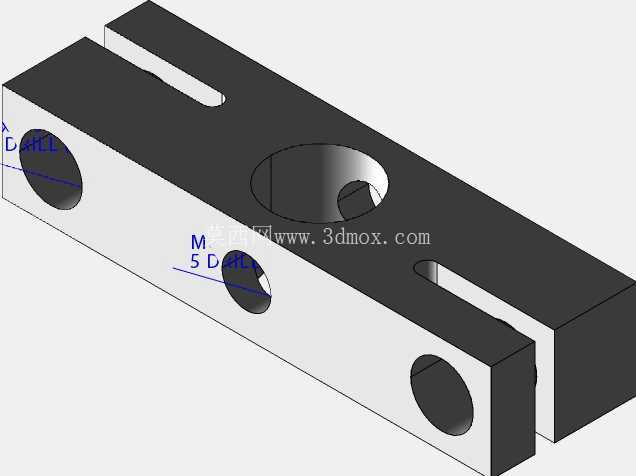

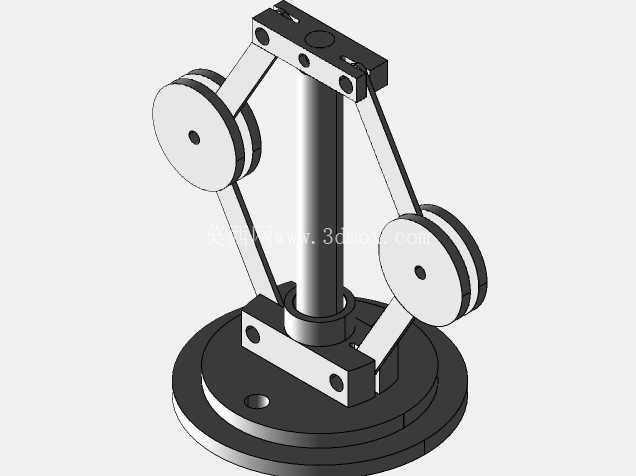

飞锤组件采用对称双摆臂结构,两个带配重轮的摆臂通过铰接支座与主轴中段的滑动套连接,当主轴随原动机转速升高时,配重轮在离心力作用下向外张开,带动铰接的摆臂推动滑动套沿主轴轴向向上位移,滑动套的上端可通过连杆机构与原动机的蒸汽调节阀、燃油节流阀连接,将转速变化转化为阀门开度的调整信号,实现转速的负反馈调节:转速过高时滑动套上移关小阀门降低动力输入,转速过低时配重轮回落,滑动套下移开大阀门提升动力输入,整套调节过程完全依靠机械力传递,无需额外电控元件,可靠性极强,可在高温、高粉尘、强电磁干扰的复杂工业环境下稳定工作。
设计过程中首先核算了配重轮的质量与摆臂长度的匹配关系,保证额定转速下飞锤的离心力足以克服滑动套的复位阻力与阀门操纵力,铰接位置的销轴采用间隙配合,表面做硬化处理降低长期摆动的磨损量,摆臂与滑动套、主轴支座的铰接点均做了限位设计,避免飞锤张开角度过大导致机构卡滞。整套机构的外形轮廓以主轴为中心对称分布,最大旋转外径由飞锤完全张开时的配重轮外圆决定,安装时需在旋转半径范围内预留足够的安全空间,避免周边零部件与高速旋转的配重轮发生碰撞,基座的厚度设计兼顾了支撑刚性与整体重量,安装面的平面度要求控制在0.05mm以内,保证主轴旋转时的垂直度精度。

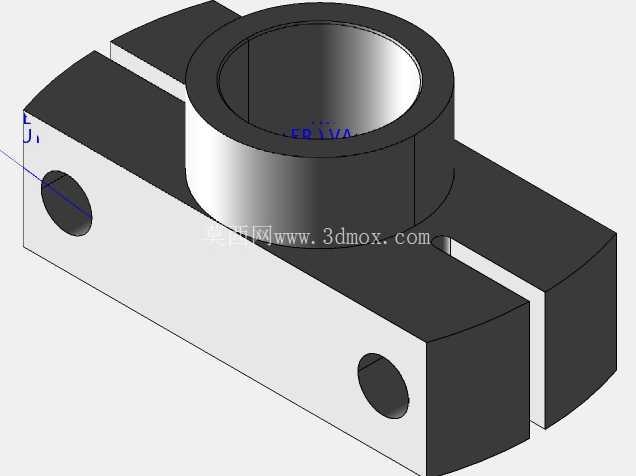

滑动套与主轴的配合采用小间隙滑动配合,配合面设置润滑脂槽,定期加注润滑脂即可保证轴向滑动顺畅,避免卡滞导致调速失灵。两个配重轮采用等质量设计,单件重量误差控制在1g以内,避免旋转时产生不平衡离心力引发整机振动,摆臂采用等长设计,铰接孔的位置度误差严格控制,保证两侧飞锤的动作同步性,避免滑动套出现偏斜卡滞。这类纯机械调速结构虽然在现代高精度电控调速系统中应用占比有所降低,但在教学演示、复古动力设备复原、高可靠性要求的偏远地区动力设备中仍有不可替代的应用价值,其清晰的力学传递路径也能帮助初学者直观理解离心力反馈调节的基本原理,建模过程中所有铰接副的运动间隙都按照实际装配要求预留,可直接用于运动仿真演示,验证不同转速下的滑动套行程与阀门开度的对应关系,也可作为机械原理课程的教学演示模型使用。
