日常佩戴式眼镜结构三维设计方案

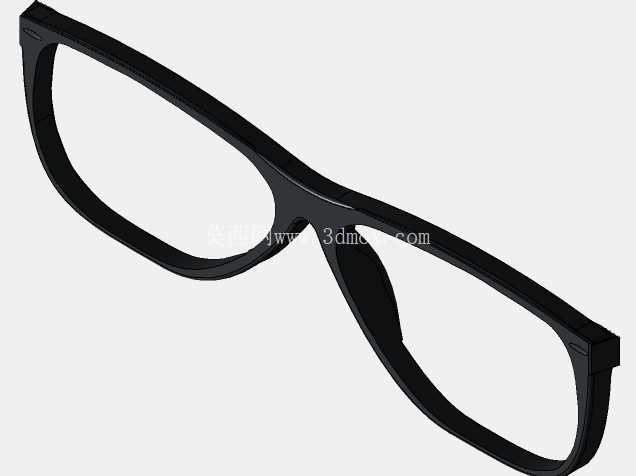

　　在日常民用穿戴产品的结构设计领域，眼镜这类产品的三维建模需要兼顾佩戴适配性、结构可靠性与功能拓展性，本次完成的眼镜三维结构设计，覆盖了常规佩戴场景下的全结构细节，同时预留了特殊功能拓展的安装接口。从实际应用场景出发，日常佩戴的眼镜需要适配不同头围用户的佩戴需求，镜腿的开合角度设置在0到95度区间，转轴位置采用阻尼结构设计，保证佩戴过程中镜腿不会因头部活动出现松脱滑落，同时镜腿内侧预留了1.2mm的软胶包覆安装槽，可根据使用需求加装防滑硅胶套，提升长时间佩戴的贴合度。镜片安装位置采用全框包裹结构，镜框内侧设置0.8mm的定位凸台，镜片装配时可直接卡入凸台完成定位，无需额外粘接即可保证镜片与镜框的同轴度，镜框鼻梁位置设置可调节鼻托结构，鼻托支架采用0.6mm厚的弹性金属片作为支撑，可根据不同用户的鼻梁高度调整支撑角度，鼻托接触皮肤的位置预留2mm的软质材料安装位，减少长时间佩戴对鼻梁的压迫感。

　　针对特殊作业场景的使用需求，本次设计的眼镜结构预留了射线防护镜片的替换接口，常规状态下可装配普通光学镜片满足日常视力矫正需求，当需要进入存在射线辐射的作业环境时，可快速拆卸原有镜片替换为铅质防护镜片，镜框边缘设置的密封槽可加装橡胶密封圈，减少侧面射线的入射缝隙，满足低剂量射线环境下的眼部防护要求。同时镜框前侧顶部预留了0.5mm深的标识粘贴槽，可根据作业现场的管理要求粘贴禁令标识、岗位标识等内容，标识槽采用下沉式设计，粘贴后的标识不会因日常擦拭、剐蹭出现起边脱落。

　　从装配结构的设计逻辑来看，整副眼镜采用模块化拆分设计，分为镜框主体、左镜腿、右镜腿、鼻托组件、镜片压条五个独立模块，各模块之间采用卡扣与微型转轴配合的连接方式，无需专用工具即可完成拆装更换，单个零件损坏时可单独替换对应模块，降低后期维护成本。各零件的安装边界经过反复校核，镜腿完全收拢时整体厚度控制在18mm以内，可轻松放入常规尺寸的眼镜盒中，镜腿完全展开时的总宽度为145mm，适配绝大多数成年用户的头围尺寸，镜框前侧的总宽度为138mm，镜片安装区域的有效尺寸为52mm*36mm，可满足常规度数镜片的裁切安装需求。

　　建模过程中同步完成了组装状态、爆炸视图的结构梳理，每个零件的配合公差按照穿戴类产品的通用标准设置，转轴位置的配合间隙控制在0.05mm，既保证转动过程的顺滑度，又不会出现明显的旷量，卡扣连接位置的过盈量设置为0.1mm，装配后可保证连接强度，同时不会因装配力过大导致零件断裂。配套的工程文档中对每个零件的材质选型给出了参考建议，镜框主体可选用TR90或者醋酸纤维材料，兼顾轻量化与结构强度，镜腿内部的支撑弹片选用304不锈钢材质，保证反复弯折后的弹性恢复能力，鼻托接触位置选用医用级硅胶材料，减少皮肤过敏的概率。

　　在结构验证环节，针对镜腿的反复开合寿命做了结构优化，转轴位置的接触端面设置了耐磨凸点，减少转动过程中的摩擦面积，降低长期使用后的磨损量，镜框的鼻梁位置做了加厚处理，避免意外跌落时出现鼻梁处断裂的问题，镜片压条采用嵌入式安装结构，装配后与镜框表面齐平，不会出现凸起剐蹭皮肤或者勾挂衣物的问题。整副眼镜的重量控制在22g以内，长时间佩戴不会给耳部和鼻梁造成明显的负重感，适合日常通勤、户外出行以及特殊作业场景下的长时间佩戴需求。
