科研用常压大气水发生装置结构设计

　　在干旱少水的野外科研站点、偏远无市政供水的临时观测营地，以及高海拔科考作业场景中，稳定获取洁净液态水一直是保障作业开展的核心痛点，传统储水运输模式受补给周期、运输成本限制，难以支撑长期连续科研任务，常压水发生装置正是针对这类场景开发的空气取水设备，可在常压环境下直接从大气中冷凝提取液态水，无需外接高压管路或复杂水源接驳。

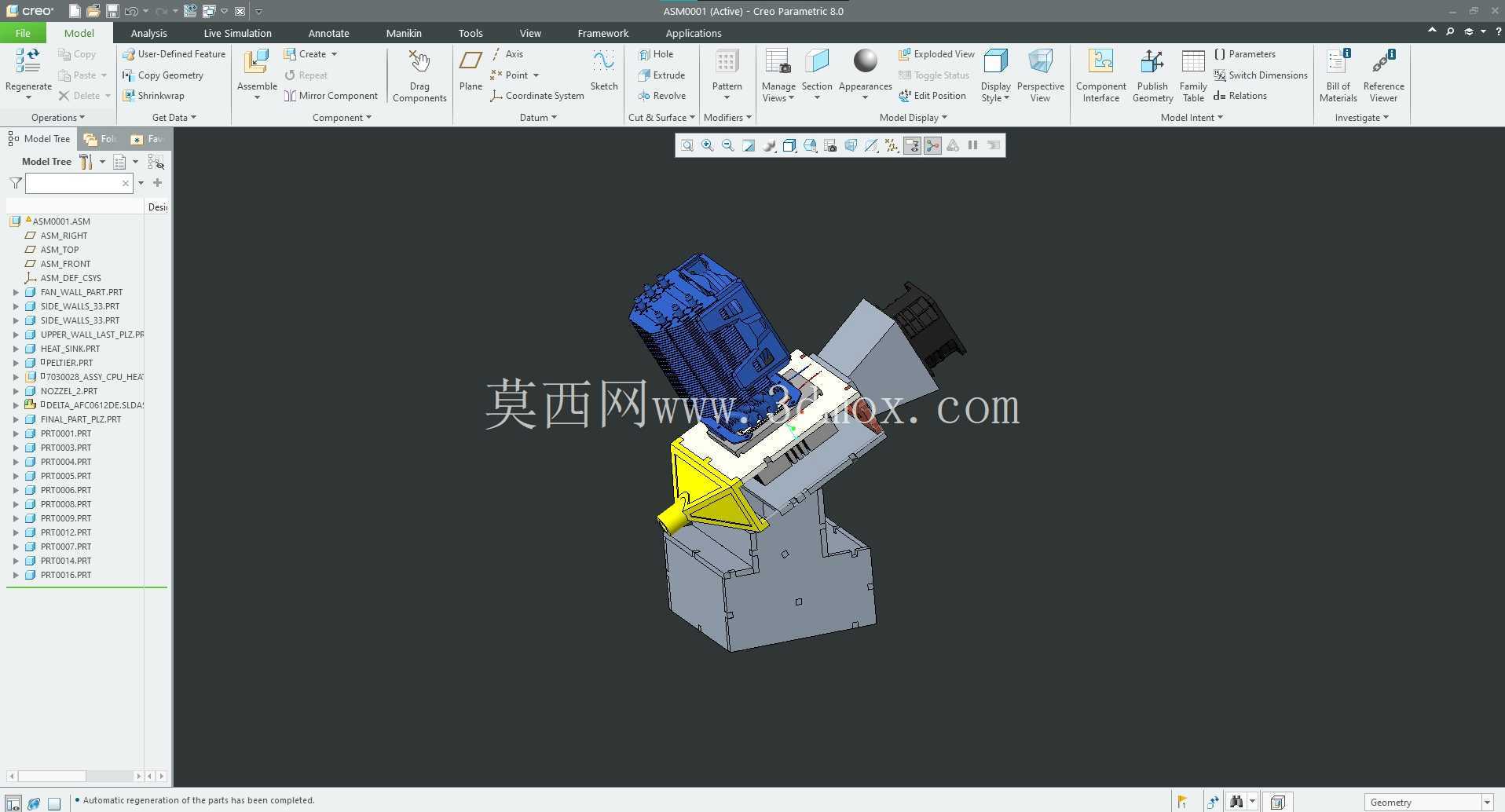

　　这套装置的核心框架采用5mm厚亚克力板材拼接成型，设计阶段优先考量结构稳定性与组装便捷性，亚克力材质自重较轻，透光性便于观察内部冷凝组件的运行状态，同时板材切割加工难度低，科研人员可根据试验需求快速调整框架开孔位置、拓展安装位，无需开模即可完成小批量试制。框架拼接处采用预留定位槽加螺栓紧固的结构，避免粘接结构后期拆卸维护困难的问题，整体框架的安装边界控制在400mm×300mm×600mm范围内，可直接放置在标准试验台面上，也可通过底部预留的四个M6安装孔固定在移动支架上，适配野外车载、固定站点等不同安装场景。

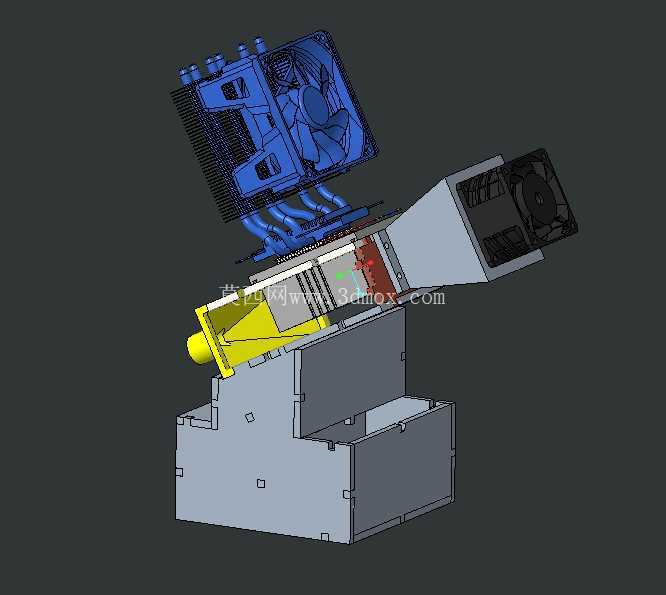

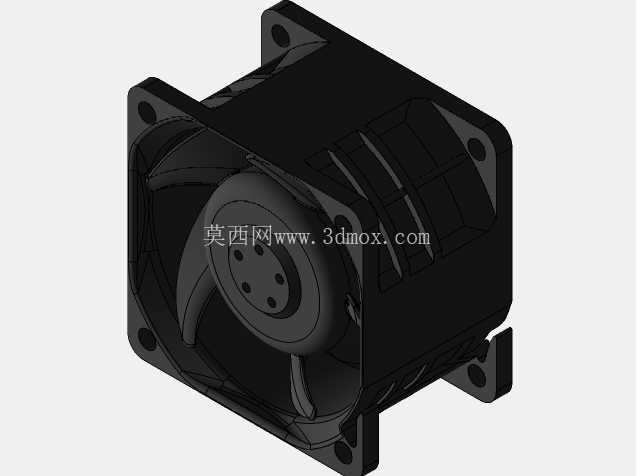

　　功能模块布局上，装置采用斜置式风道设计，进风口设置在装置侧上方，搭配轴流风机引导空气流经半导体制冷冷凝组件，冷凝后的液态水顺着倾斜的导水板流入下方储水腔，减少冷凝水在风道内残留滋生细菌的风险。设计过程中整合了多类成熟商用组件的适配结构，半导体制冷模块的安装位预留了隔热衬垫安装槽，避免冷量向框架传导造成冷量损失，散热端采用CPU散热器结构的风冷散热模块，安装位匹配标准120mm散热风扇的固定孔位，可直接替换不同功率的散热组件适配不同环境温湿度工况。

　　电路控制部分的安装腔设置在装置底部，与上方储水腔之间设置隔水挡板，挡板边缘加装密封胶条，避免冷凝水渗漏造成电路短路，控制腔预留了标准 Arduino 控制板的安装位与接线过孔，科研人员可根据试验需求加装温湿度传感器、水位传感器，自动调整风机转速与半导体制冷片的工作功率，在取水效率与能耗之间找到最优平衡点。

　　装置的出风口设置在侧下方，与进风口形成错位风道，避免排出的干冷空气直接被进风口吸入造成进气湿度降低，影响取水效率。储水腔采用可拆卸式结构，提手位与框架一体成型，无需额外加装金属配件，取出即可直接完成取水操作，储水腔容量设置为5L，可满足3-5名科研人员单日的基础饮用水需求。

　　设计阶段充分考虑了科研场景的迭代需求，所有功能模块均采用独立安装板固定，更换制冷组件、调整风道结构时无需拆解整个框架，仅需拆卸对应模块的固定螺栓即可完成改装。框架边角处均做R5圆角处理，避免野外搬运过程中尖锐边角划伤操作人员，外露的接线端均设置在框架内侧，减少户外环境下接线端被雨水、沙尘侵蚀的概率。

　　不同于工业级大型空气取水设备，这套常压水发生装置无需配备压缩机，运行噪音控制在40dB以内，不会对科研站点的声环境监测、精密仪器运行造成干扰，工作电压适配12V直流供电，可直接连接太阳能光伏板、车载蓄电池供电，完全脱离市政电网独立运行。在环境温度25℃、相对湿度60%的工况下，装置单日取水量可达8L，可覆盖小型科研团队的饮用水、试验用水需求，若在高湿度沿海区域或雨林科考场景中，取水量可进一步提升40%以上。

　　结构设计过程中对各组件的安装公差做了明确约束，亚克力板材的拼接公差控制在0.5mm以内，避免风道漏风影响冷凝效率，制冷组件与导水板的衔接处预留2mm的安装间隙，填充导热防水胶后既保证冷量传导效率，又可避免冷凝水从缝隙渗漏。整体装置除散热风扇、制冷片等运动与电子元件外，其余结构件均为亚克力材质，无易腐蚀金属部件，在高湿度野外环境下长期运行也不会出现锈蚀问题，维护仅需定期清理冷凝片表面的灰尘、更换储水腔的过滤滤芯即可，维护成本极低，适配科研站点人员不足、维护条件有限的实际情况。
