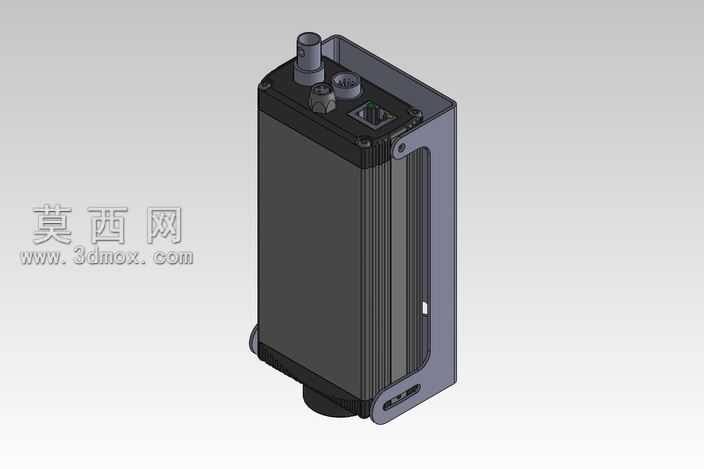

旗帜在线视觉传感器安装支架结构设计

本作品为旗帜在线视觉传感器的配套安装支架三维建模设计，整体采用工业传感设备常用的紧凑立式布局完成结构搭建，建模过程中严格遵循工业视觉检测设备的安装适配规范，对传感器主体与安装支架的配合公差进行了精细化参数设定，确保各装配接口的尺寸匹配度满足实际工业安装的精度要求。模型构建阶段，先完成视觉传感器主体的外观与内部安装基准结构建模，主体外壳采用硬质阳极氧化铝材质的视觉表现设定，表面做细腻的哑光磨砂质感渲染，还原工业视觉传感器外壳的耐磨防刮物理特性；顶部的电气接口、调节旋钮等功能部件，分别采用工程塑料与金属材质做区分渲染，接口处的防滑纹理、旋钮的刻度标识都做了精细化的结构还原，保证外观细节与实物的一致性。配套的安装支架采用弯折式钣金结构设计，建模时对钣金的弯折圆角、安装腰型孔的位置与尺寸做了精准参数化设定，腰型孔预留了充足的安装调节余量，可满足现场安装时的位置微调需求，支架与传感器主体的连接部位做了加强筋结构设计，提升长期使用过程中的结构稳定性，避免设备运行振动导致的检测位置偏移。材质渲染环节，对不同功能部件的材质质感做了分层处理：传感器前端的光学镜头保护罩采用高透光学玻璃材质，设置了合理的透光率与轻微反光参数，还原光学部件的真实视觉效果；支架部分采用冷轧钢喷塑材质表现，表面做均匀的哑光深灰质感处理，契合工业设备的常用外观配色；设备侧面的散热槽结构做了等距阵列建模，槽体的深度、宽度参数都参考同类工业产品的散热设计规范设定，既保证外观的规整性，也符合实际产品的散热结构逻辑。设计思路上，整体结构优先保障视觉传感器的安装稳定性与调节便利性，所有外部突出的接口、旋钮都做了合理的位置排布，避免安装后与周边设备产生干涉，支架的安装孔位采用通用工业安装尺寸标准，可适配多数工业生产线上的常规安装工位，无需额外做转接件加工即可完成快速部署。模型的各部件都做了独立的结构分层，可直接用于后续的工程出图、安装模拟以及产品展示渲染使用，各装配部位的配合关系清晰，无结构干涉、破面等建模问题，完整还原了该款在线视觉传感器带安装支架的完整产品形态。
