EmmeC电导率探头三维结构设计

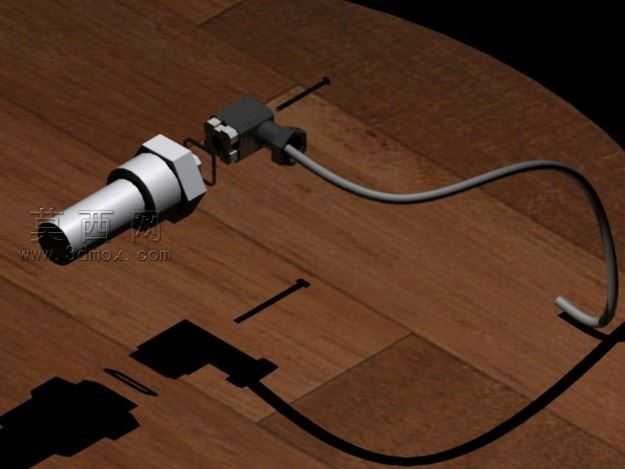

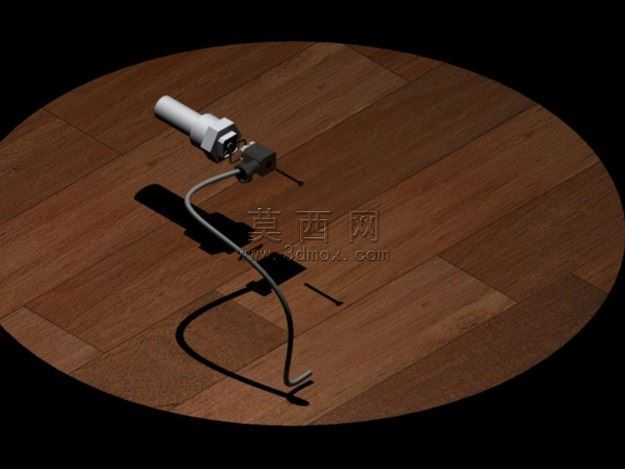

本作品为EmmeC电导率探头的三维建模设计成果，建模过程依托专业三维设计软件完成，整体遵循工业检测元件的真实尺寸比例与结构逻辑开展创作。建模阶段首先拆解探头的核心组成模块，依次完成接插连接端、主体传感基座、信号传输线缆、探测接触端的独立建模，各部件的衔接处严格按照实物装配公差设置配合关系，保证结构还原的精准度。接插端部分还原了工业标准接插件的卡扣、绝缘护套、金属插针的细节结构，通过拉伸、切除、阵列等基础建模命令构建出接插件的防滑纹理、定位卡槽等细节，保证接插结构的功能合理性。主体传感基座部分采用曲面建模与实体建模结合的方式，还原基座的注塑外壳弧度、内部元件安装位、线缆出口的防水密封结构，外壳的边角做了符合工业产品安全规范的圆角处理，避免尖锐棱角的设计缺陷。信号传输线缆部分采用扫掠建模方式，还原线缆自然弯曲的走线形态，线缆与基座、接插端的连接处做了应力缓冲结构的建模，还原工业线缆接头处的防弯折护套细节，让线缆形态更具真实感，避免生硬的直线走线设计。探测接触端部分还原了双极探测电极的结构，电极的伸出长度、间距严格参照电导率探头的检测参数要求设置，电极表面做了金属质感的材质区分。材质渲染阶段，接插件绝缘部分采用哑光硬质塑料材质，调整漫反射粗糙度参数还原工业塑料的磨砂质感；金属插针、探测电极采用抛光不锈钢材质，设置合适的反射率与金属度参数，还原金属部件的光泽感；线缆部分采用黑色橡胶材质，添加细微的凹凸纹理模拟橡胶外皮的颗粒质感；基座外壳采用浅灰色工程塑料材质，添加轻微的材质纹理还原注塑件的表面质感。场景渲染采用深色木质圆形展示台作为承载，调整场景光照角度，让探头各部件的阴影自然投射在台面上，突出产品的结构轮廓与材质差异，整体渲染效果清晰展现探头的各部分结构细节，可用于产品结构展示、装配教学、选型参考等场景。设计过程中充分考虑电导率探头的实际使用场景，各结构部件的比例、位置都符合工业检测探头的设计规范，没有出现结构错位、比例失调的问题，线缆的弯曲弧度经过多次调整，既还原真实使用时的走线状态，又不会遮挡探头的核心结构展示，整体模型结构完整，细节丰富，能够直观呈现该类电导率探头的完整构造。
