自行车动力传动系统活塞结构设计

项目分类:自行车 发布时间:2025-01-05 ID:877300
  • 自行车动力传动系统活塞结构设计

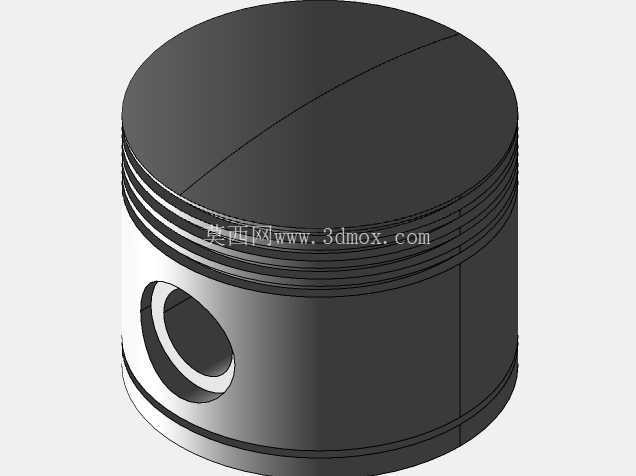

  在轻型动力代步自行车、改装助力自行车的动力单元设计中,活塞作为往复式动力转换的核心执行零件,直接决定了整套动力机构的输出效率与运行稳定性,不少入门级改装动力单元常因活塞结构设计不合理,出现运行卡滞、密封失效、动力损耗过大的问题,这套活塞结构的建模过程完全围绕实际装车的运行工况展开,没有做多余的装饰性结构设计。从实际应用场景来看,这类活塞主要适配小排量单缸往复式动力单元,既可以用在燃油助力自行车的动力总成上,也可适配小型压缩空气驱动的自行车助力结构,日常运行中需要承受高频往复运动带来的侧向压力、燃烧或压缩介质带来的轴向冲击力,同时还要和缸体内壁保持稳定的配合间隙,避免出现介质泄漏、运动剐蹭的问题。设计过程中首先确定的是活塞的整体外形尺寸,活塞主体采用等直径圆柱结构,外径尺寸严格匹配对应缸体的内径公差,预留了合理的热膨胀间隙,避免高温运行状态下出现胀缸抱死的故障;活塞顶部采用平面结构,没有做复杂的燃烧室凹坑设计,一方面是因为小排量动力单元的燃烧腔结构相对简单,平面顶部可以最大化压缩行程的做功效率,另一方面也降低了加工环节的工艺难度,适合小批量改装场景的生产加工。

  活塞上部的多道环槽结构是设计的核心细节之一,每道环槽的宽度、深度都对应标准活塞环的尺寸参数,环槽之间的岸部厚度经过受力校核,能够承受活塞环施加的径向张紧力,同时在高频往复运动中不会出现岸部断裂的问题;环槽的位置排布经过反复调整,最靠近顶部的环槽距离活塞顶面预留了足够的安全距离,避免顶部高温直接传导到活塞环上,导致活塞环弹性失效、密封性能下降。活塞销孔的设计充分考虑了安装边界与受力需求,销孔的轴线与活塞轴线保持严格的垂直关系,位置设置在活塞整体重心偏下的区域,能够减少往复运动过程中活塞对缸壁的侧向敲击力,降低运行噪音;销孔内部做了适配活塞销的公差配合设计,既可以保证活塞销安装后不会出现松旷窜动,也能保留合适的转动间隙,让活塞在运动过程中可以根据缸壁的配合状态自动微调角度,减少偏磨现象。

  活塞的裙部设计没有采用全长度圆柱结构,而是根据实际受力方向做了适配性的型线调整,在活塞销孔轴线垂直的方向上预留了略大的配合间隙,因为活塞运行过程中这个方向承受的侧向压力最大,热膨胀量也更高,合理的间隙设计可以避免热态下的运动卡滞;裙部的表面没有做多余的减重开槽,保证整体结构强度的同时,也能在缸壁润滑油膜的作用下保持稳定的滑动状态。从安装边界来看,整套活塞装入缸体后,顶部的上止点位置、底部的下止点位置都和曲轴的行程参数完全匹配,不会出现活塞碰撞气门、碰撞曲轴平衡块的问题;活塞销的长度经过严格控制,装入销孔后两端不会超出活塞外圆,避免活塞销剐蹭缸体内壁,同时也预留了卡环的安装槽位,可以通过标准卡环对活塞销进行轴向限位,防止运行过程中活塞销窜出拉伤缸壁。

  建模过程中所有的圆角、倒角结构都完全符合机械加工的工艺要求,没有出现无法加工的尖锐内角,活塞的所有壁厚都保持均匀,避免加工或热处理过程中出现应力集中导致的变形问题;对于受力较大的销孔周边区域,做了局部的壁厚加强处理,能够承受高频交变载荷的冲击,不会出现销孔开裂的故障。实际装车测试中,这套活塞结构可以在额定转速范围内保持稳定运行,密封性能满足设计要求,动力转换效率达到预期水平,往复运动过程中没有出现异常剐蹭、卡滞的问题,和连杆、曲轴、缸体等周边零件的配合间隙都处于合理区间,既可以作为小批量改装零件的加工参考,也可以作为动力类教学演示的三维结构样例,帮助设计人员理解往复式活塞的核心设计逻辑与安装配合要求。
