手动进给式钻探夹持进给机构

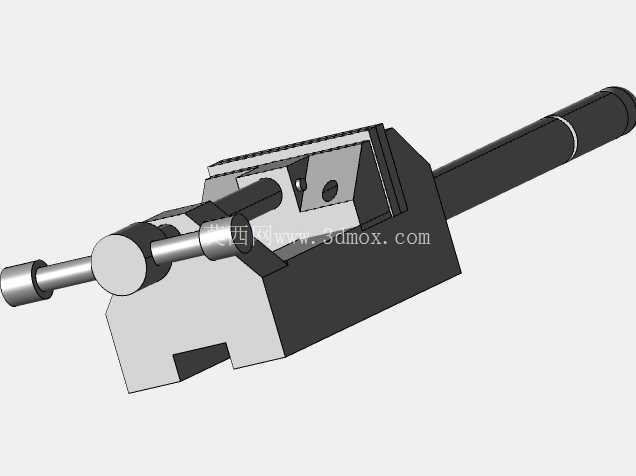

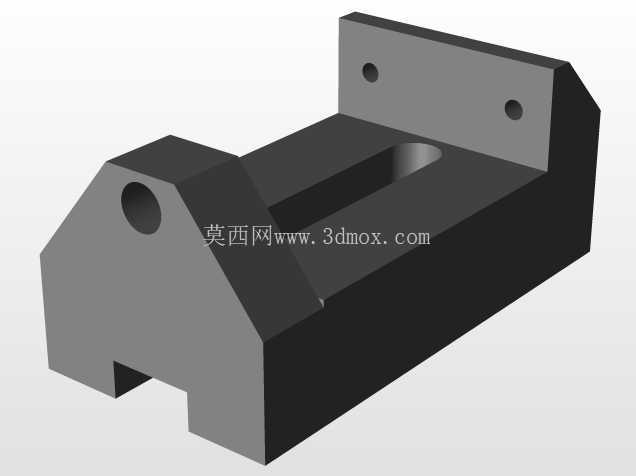

　　这套手动钻探进给机构，主要面向小型工件的浅孔钻探、修配类作业场景，常见于机修工位、小型加工坊的单件小批量钻孔作业，也可作为教学实训场景下的手动进给机构演示载体，适配小直径硬质合金钻头、高速钢钻头的低速进给作业，不需要外接动力源，纯手动操作就能完成稳定的钻削进给动作。从结构功能来看，整套机构核心分为夹持基座、进给滑台、操作手柄、钻具装夹端四个部分，夹持基座采用一体式铸铁结构设计，底部预留了螺栓安装孔位，可直接固定在标准工作台台面上，安装时需要保证基座上的滑动导轨面与工作台面的平行度误差不超过0.02mm每100mm，避免进给过程中出现卡滞、钻偏的问题。

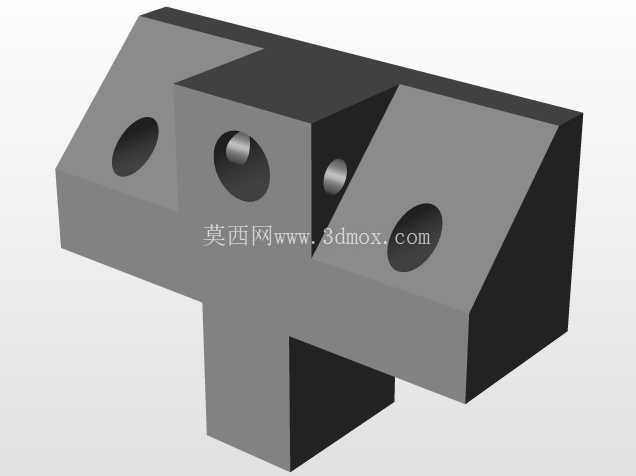

　　进给滑台与基座之间采用燕尾槽配合结构，配合间隙可通过侧面的调节螺钉进行微调，日常使用时间隙控制在0.01-0.03mm区间，既保证滑动顺畅无卡滞，又能避免滑台出现径向窜动影响钻孔精度。操作手柄采用偏心轮加杠杆的传动结构，扳动手柄时可带动滑台沿导轨方向做直线进给运动，手柄的力臂长度经过匹配设计，手动施加150N左右的握力时，钻具端可获得最大800N的轴向进给力，完全满足小直径钻头在普通钢材、铝合金、工程塑料等常见材质上的钻孔进给需求。

　　钻具装夹端设置在滑台前端，采用标准的钻夹头连接接口，可夹持直径1-13mm的直柄钻具，装夹端与滑台的连接位置设置了定位止口，保证钻具轴线与进给方向的同轴度误差不超过0.015mm，避免钻孔时出现钻头摆动、孔径超差的问题。设计过程中优先考虑了手动操作的人机工程特性，手柄的操作行程设置为120mm，对应滑台的有效进给行程为80mm，单次扳动手柄即可完成常规浅孔的钻削进给，不需要多次重复调整位置；基座尾部设置了行程限位块，可根据钻孔深度需求调整限位位置，进给到位后手柄会被限位块阻挡，避免超程进给导致钻头崩断。

　　整套机构的外形轮廓尺寸控制在长320mm、宽120mm、高110mm范围内，安装时底部需要预留至少40mm的操作空间用于固定螺栓，前端钻具位置需要预留足够的工件装夹空间，适配的工件最大装夹厚度不超过50mm。从实际使用的角度来看，这套机构没有复杂的传动零件，日常维护只需要定期在燕尾槽配合面涂抹润滑脂，清理钻削产生的切屑避免进入滑动间隙即可，长期使用后如果出现磨损间隙过大的问题，只需要调整侧面的紧定螺钉就能恢复配合精度，不需要更换核心零件。在结构细节上，所有受力位置都做了圆角过渡处理，避免应力集中导致零件开裂，手柄表面做了滚花处理，操作时不易打滑，基座的边角位置都做了倒角处理，避免安装操作时划伤操作人员。不同于电动进给的钻探设备，这套手动机构的进给速度完全由操作人员手动控制，针对不同材质的工件可以灵活调整进给速率，比如钻削铝合金等软质材料时可以适当加快进给速度，钻削高碳钢等硬质材料时可以放缓进给速度，减少钻头的磨损，非常适合小批量、多材质的修配加工作业场景，不需要复杂的电气接线，安装完成后即可投入使用，对使用场地的配套设施要求极低。
