带双法兰接口的90度弯角连接管道结构

　　在工业流体输送系统的布局搭建中，管路走向的变向衔接是管路设计环节无法回避的实际问题，这款带双法兰接口的90度弯角连接管道，正是针对垂直转向的管路接驳场景开发的结构件。从实际应用场景来看，这类弯管连接件广泛覆盖化工流体输送、市政给排水、暖通循环管路、工业设备液压油路、小型工艺装置的气路排布等多个领域，但凡存在管路需要90度转向且要求连接强度高、密封性能可靠的位置，都能见到这类结构的身影。不同于普通焊接式弯头，法兰连接的形式让它具备可拆卸的特性，后期管路维护、部件更换、管路改向时不需要对整段管路进行切割焊接，大幅降低现场施工的工作量与维护成本。

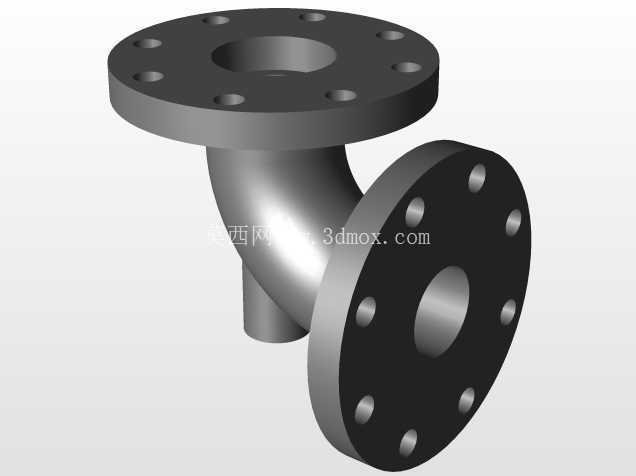

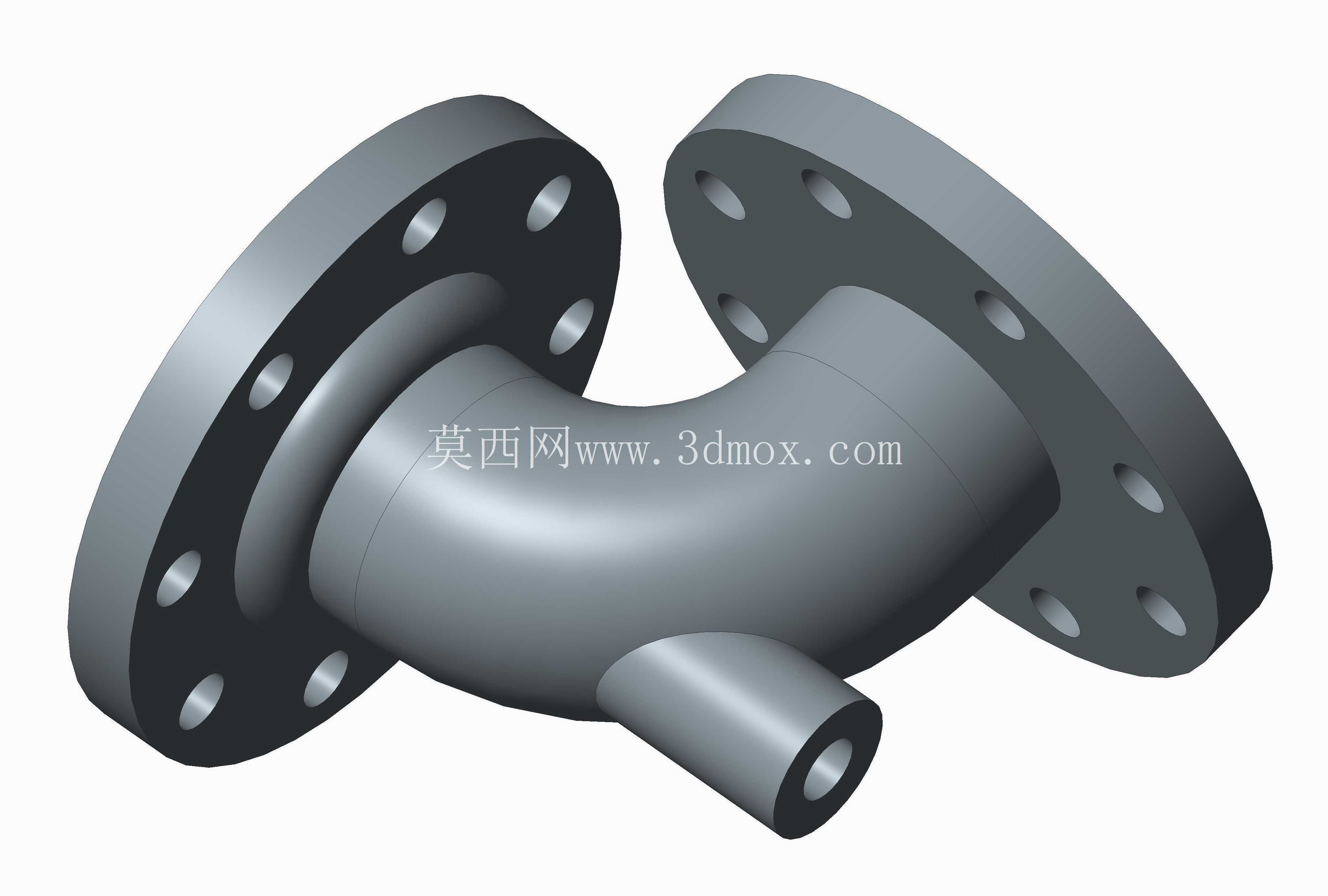

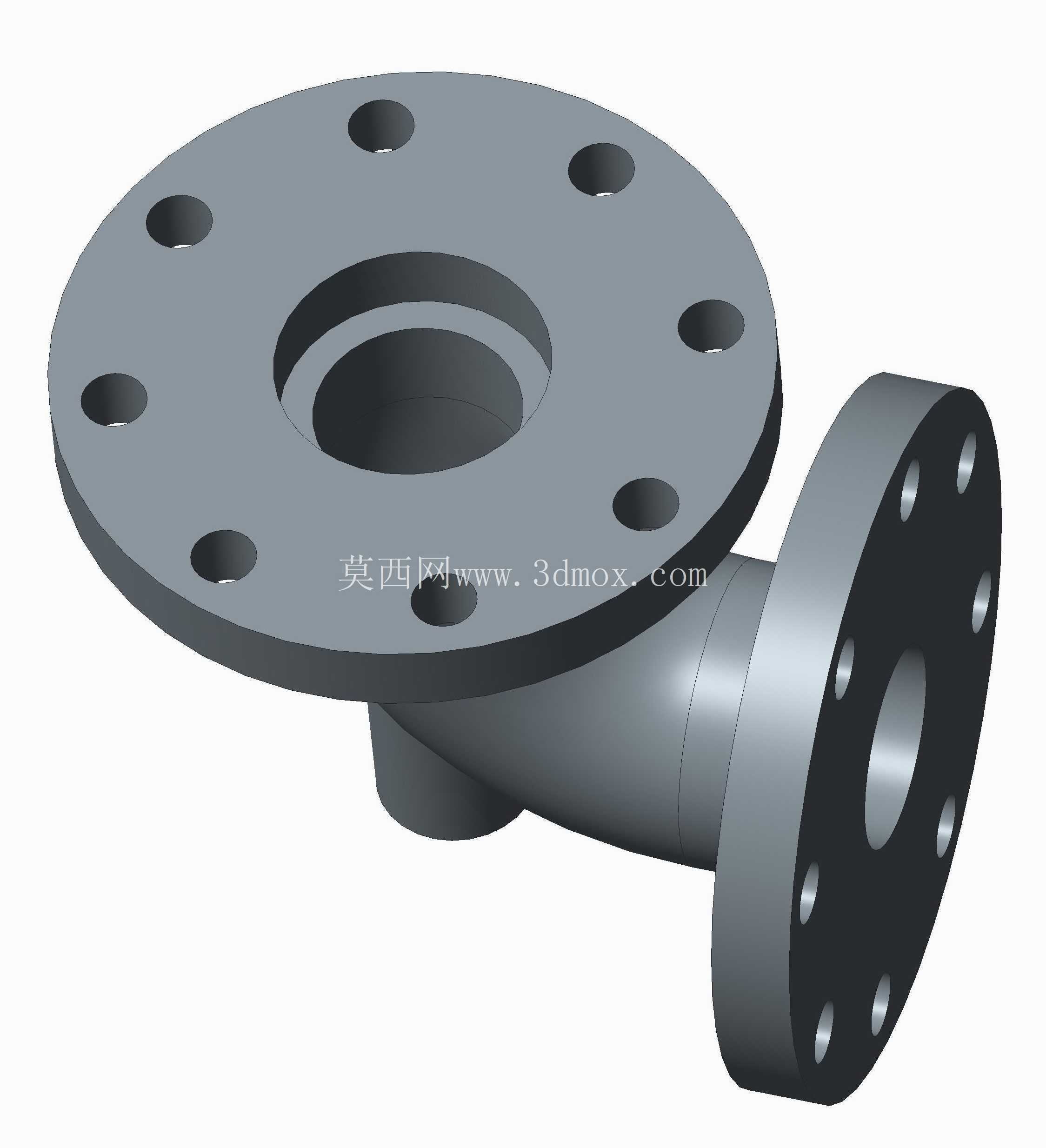

　　从产品功能特性来看，这款弯管的两个连接端均采用标准凸面法兰结构，法兰端面上均匀分布螺栓过孔，安装时只需在两个对接法兰之间加装适配压力等级的密封垫片，再穿入对应规格的螺栓按对角顺序逐步拧紧，即可实现管路的刚性连接与可靠密封，能承受管路内常规的流体压力，避免输送介质出现渗漏。弯管主体采用圆弧过渡的流道设计，而非直角弯折结构，这种设计能大幅降低流体在转向位置的局部阻力，减少流体输送过程中的压头损失，同时避免直角位置长期受流体冲刷出现的局部磨损问题，延长连接件的实际使用寿命。弯管下部还带有一个小口径的支管接口，这个接口可用于管路的压力检测、介质排空、取样检测或者支路分流，不需要在主管道上额外开孔焊接，减少了管路现场加工的工序，也降低了额外焊接带来的密封风险。

　　从设计思路层面拆解，这款连接件在建模阶段就优先考虑了安装适配性与流道合理性。首先法兰的螺栓孔分布严格遵循对应公称通径的法兰标准，孔位的分度圆直径、螺栓孔直径、法兰密封面的凸台尺寸都和标准法兰保持一致，确保能和市面上同规格的法兰阀门、管道、设备接口直接匹配，不需要额外加工转接件。弯管的弯曲半径选取兼顾了安装空间与流阻要求，弯曲半径过小会导致流阻陡增，弯曲半径过大则会占用过多安装空间，这款结构的弯曲半径取公称通径的1.5倍，是工程应用中兼顾空间与性能的常用取值。流道内壁做了等径设计，整个弯管段的通径和两端连接管道的通径保持一致，不会出现通径突变导致的湍流、噪音与振动问题。下部的小支管接口位置选在弯管的外侧低压区，避免支管接口处长期受高速流体直接冲刷，同时也方便排空操作时能将管路内的残留介质彻底排净。

　　关于外形尺寸与安装边界，在做管路布局设计时需要重点关注几个关键尺寸：首先是两个法兰端面的中心距，这个尺寸直接决定了管路转向后两个方向的安装占位，在紧凑安装空间内排布管路时，必须预留出对应长度与宽度的安装空间，避免和周边设备、支架出现干涉。其次是法兰的外径尺寸，安装时螺栓拧紧操作需要预留足够的扳手操作空间，法兰外侧距离周边障碍物至少要留出一个螺栓长度加扳手活动的空间，否则现场安装时无法顺利拧紧螺栓。下部支管接口的朝向与伸出长度也需要提前确认，安装时可以根据现场实际需求调整弯管的周向安装角度，让支管接口朝向便于操作的方向，方便后续安装压力表、排空阀或者取样管路。另外需要注意法兰密封面的平面度要求，建模与加工时都要保证密封面无凸起、凹陷，避免安装后出现密封失效的问题。在做三维管路装配时，还要提前核算整个管路的应力分布，弯管位置是管路热胀冷缩应力集中的位置，必要时需要在附近加装管路支架，避免长期应力作用导致法兰连接位置出现渗漏或者结构变形。
