双耳式U型连接固定支架结构设计

项目分类:通用五金配件 发布时间:2025-01-05 ID:877389
  • 双耳式U型连接固定支架结构设计
  • 双耳式U型连接固定支架结构设计
  • 双耳式U型连接固定支架结构设计
  • 双耳式U型连接固定支架结构设计
  • 双耳式U型连接固定支架结构设计
  • 双耳式U型连接固定支架结构设计
  • 双耳式U型连接固定支架结构设计
  • 双耳式U型连接固定支架结构设计
  • 双耳式U型连接固定支架结构设计
  • 双耳式U型连接固定支架结构设计
  • 双耳式U型连接固定支架结构设计

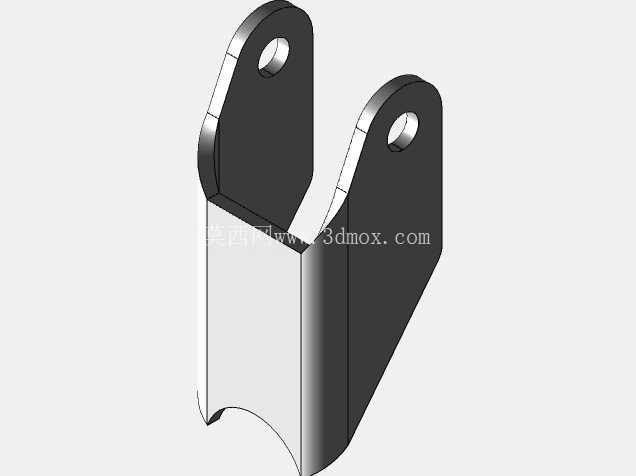

  这类双耳U型结构件在工业装配场景里属于高频使用的受力连接件,常见于工程机械的拉杆铰接点位、输送设备的张紧机构挂载端、小型机具的操作手柄连接部位,核心作用是通过双耳的同轴孔实现销轴铰接,配合U型槽的包容空间完成与对应杆件、板件的嵌套固定,传递拉压载荷同时保留铰接端的转动自由度,避免刚性连接带来的应力集中断裂问题。从结构设计逻辑来看,两个带孔耳板采用对称平行布局,孔位同轴度公差需要控制在0.05mm以内,才能保证销轴穿装后无卡滞,转动时不会出现偏磨;耳板外侧做了圆弧过渡处理,既可以消除锐边避免装配划伤,也能优化应力流走向,降低孔位边缘的应力集中系数,在承受交变拉载荷时减少疲劳开裂的风险。

  U型槽的内侧壁与底面采用垂直相交设计,槽宽尺寸需要匹配被连接件的厚度,预留0.1-0.2mm的装配间隙,既保证嵌套时的装配便利性,也不会因为间隙过大导致连接后出现横向窜动;槽底的弧形缺口是针对圆截面杆件适配做的结构优化,当被连接件为圆杆时,弧形面可以与杆身外壁形成面接触,相比直角槽的线接触能大幅降低接触压强,避免长期受载后槽口出现压溃变形。耳板上的安装孔采用通孔设计,孔口做了轻微倒角,既可以引导销轴快速穿入,也能去除钻孔产生的毛刺,孔壁的粗糙度需要达到Ra3.2以下,减少销轴转动时的摩擦磨损,延长铰接副的使用寿命。

  整个零件的板材厚度根据额定载荷匹配,常规工况下采用6-8mm厚的碳素结构钢板冲压折弯成型即可满足强度要求,大载荷场景下可以更换为合金钢板并增加耳板厚度,同时对孔位做镶套处理提升耐磨性能。安装边界方面,两个耳板的外侧面间距决定了铰接点位的安装宽度,需要匹配对应安装座的内档尺寸,U型槽的深度决定了被连接件的插入深度,设计时需要保证插入深度不小于被连接件直径或厚度的1.5倍,避免连接脱出;耳板顶端的圆弧半径需要大于安装孔半径3mm以上,保证孔位周边有足够的材料承力,不会出现孔边撕裂问题。

  这类零件在实际使用中不需要做复杂的表面处理,常规发黑或者喷塑处理即可满足防锈要求,在户外腐蚀环境下使用可以更换为镀锌板材或者做达克罗表面处理,提升耐候性能。建模过程中需要重点关注折弯处的圆角处理,折弯内R角需要匹配板材厚度,避免折弯时出现开裂,同时对称耳板的折弯角度需要保证90度垂直,否则会导致孔位同轴度超差,影响后续装配。
