法兰安装式流体动力单元结构设计

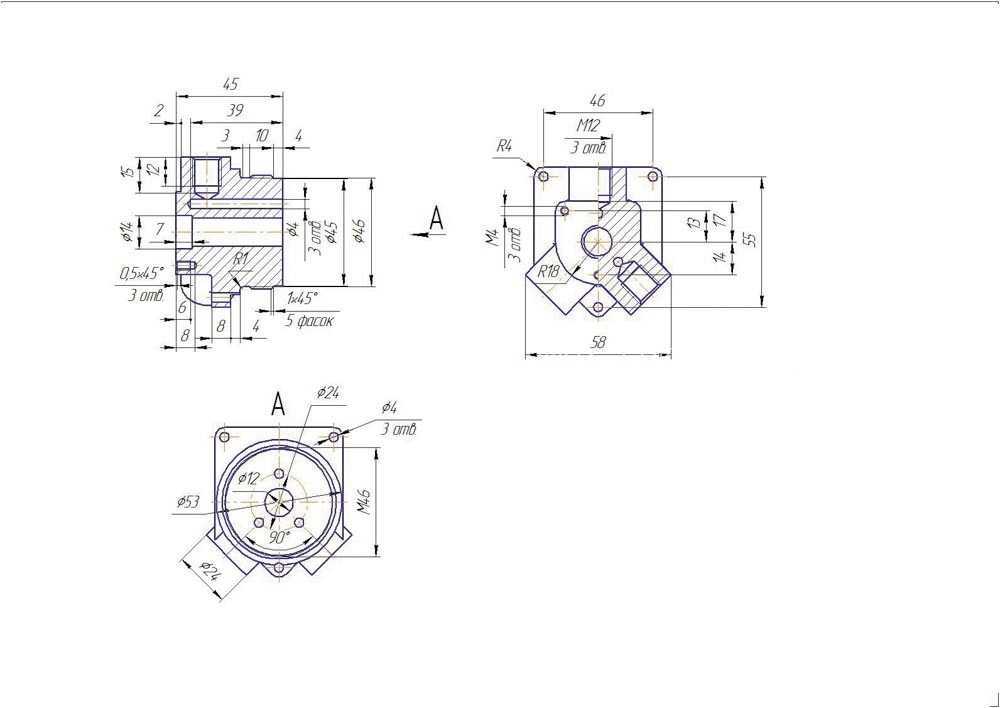

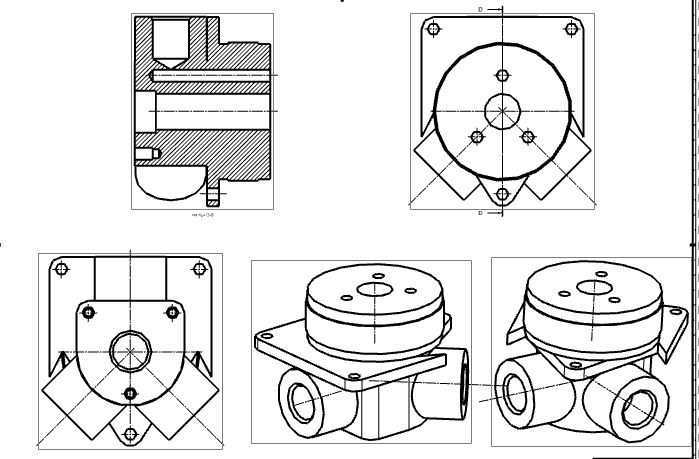

　　在小型液压动力回路、集中润滑系统、紧凑型气动控制单元的配套选型中，这类带侧置接口的法兰安装式动力部件是非常常见的集成组件，很多做小型设备改造、非标工位动力配套的结构工程师，在布局安装空间时都会优先考虑这类集成度较高的部件，避免分散布置泵、阀、连接管路带来的空间浪费与泄漏隐患。从结构本身来看，主体采用圆形法兰作为主安装基准，法兰端面上均匀布置三个安装孔，孔位分布避开中心的主轴过孔，安装时可以直接通过螺栓将部件固定在设备的安装立板或者支架端面上，不需要额外设计转接托架，能有效压缩安装占用的轴向空间。侧置的两个圆柱形接口，一个为流体进出通道，一个为电气接线或者调压机构的安装位，接口的外圆做了定位台阶设计，外接管路或者接头时可以直接抵靠台阶面完成轴向定位，不需要反复调整插入深度，能降低现场装配的对位难度。部件主体的壳体采用阶梯式圆柱结构，靠近法兰端的直径更大，用来容纳内部的叶轮或者转子组件，远离法兰的端盖部分做了加厚处理，用来承受内部流体压力带来的轴向载荷，同时端盖上预留的密封槽可以安装O型密封圈，保证腔体内部的压力不会出现泄漏。

　　在实际应用场景里，这类部件常被用在小型机床的冷却循环回路、自动化设备的单点润滑供油单元、小型气动系统的局部增压模块上，因为安装方式是法兰端面贴紧固定，运行时的振动可以直接通过安装法兰传递到设备基体上，不需要额外设计减震结构，部件自身的抗振性能足够应对常规工业设备的运行振动幅度。设计这类结构的时候，首先要确认安装法兰的端面平面度公差，一般要控制在0.05mm以内，否则安装拧紧螺栓后会出现壳体变形，导致内部转子卡滞或者密封面失效；其次是侧置接口的轴线与主体轴线的垂直度公差，要保证外接管路安装后不会出现别劲的情况，避免长期运行后接口根部出现应力开裂。

　　从安装边界来看，法兰端面到部件最外端的轴向尺寸需要和设备内部的预留空间匹配，侧置接口的外伸长度要考虑外接接头安装后的操作空间，不能和周边的线束、其他部件出现干涉，尤其是在紧凑型设备的内部布局里，这类部件的周边至少要预留15mm的装配操作空间，方便后期维护时拆卸接头或者紧固安装螺栓。内部流道的设计采用圆弧过渡，避免直角转弯带来的流体阻力损失，对于输送润滑介质或者冷却介质的场景，流道内壁的粗糙度要控制在Ra1.6以下，减少介质流动时的阻力，同时避免杂质在流道拐角处沉积堵塞。部件的外壳材质一般选用压铸铝合金，兼顾轻量化与结构强度，表面做阳极氧化处理，能适应车间内的切削液、润滑油飞溅的使用环境，不会轻易出现锈蚀问题。

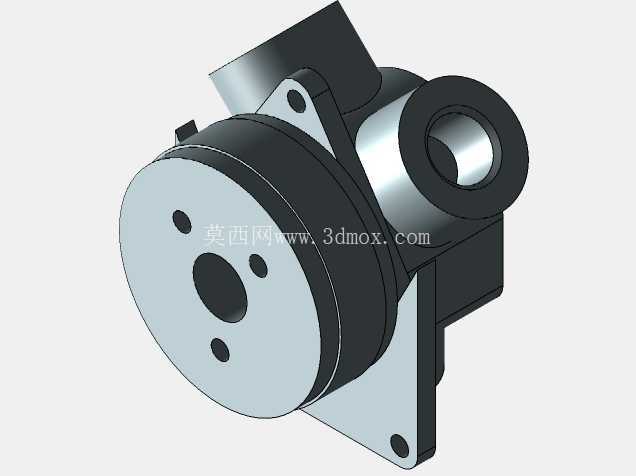

　　在建模过程中，需要重点关注安装孔的位置度公差，三个安装孔相对于中心主轴孔的位置度要控制在0.1mm以内，保证和设备安装板的孔位完全对齐，不会出现安装时螺栓穿不进的问题；侧置接口的外圆尺寸要和标准管接头的尺寸匹配，接口端部的倒角要做15度的引导角，方便安装管接头时对准螺纹，不会出现螺纹错牙的情况。另外，部件上的两个黑色块状结构是接线盒或者调压阀的安装座，安装座和主体壳体的连接采用一体压铸成型，避免额外拼接带来的密封问题，安装座的端面同样做了密封槽设计，安装盖板后可以达到IP54以上的防护等级，能应对车间内的粉尘、少量溅水的使用场景。在做设备布局校核的时候，除了静态的安装尺寸干涉检查，还要考虑运行时的维护空间，比如接线盒的开盖方向不能对着设备的壁板，要预留足够的空间打开盖板接线或者调整调压参数；流体接口的方向要方便管路连接，尽量让管路走向顺畅，减少弯折。这类集成式的动力部件相比分散布置的组件，能减少30%左右的安装空间占用，同时减少40%左右的管路连接点，大幅降低系统运行时的泄漏风险，在紧凑型非标设备的设计中应用非常广泛，很多做小型专用设备的工程师在选型时，都会优先选用这类集成化的部件，来简化整体结构设计，降低装配与后期维护的工作量。
