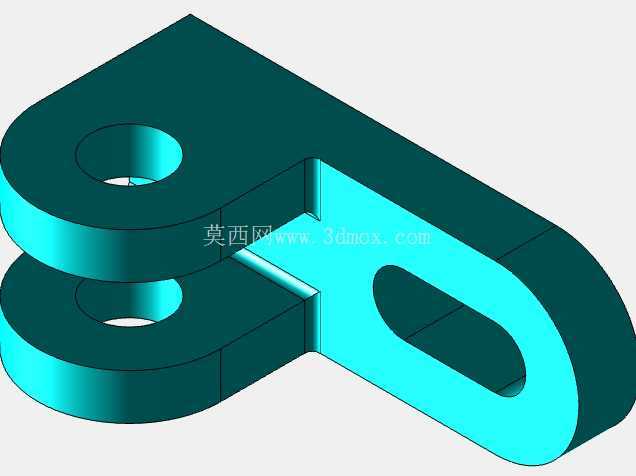

双孔带长槽连接固定铰接结构件

　　这类带双同轴孔与长槽的铰接连接构件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中应用十分广泛，日常做机构改型时经常会碰到类似的结构需求。从实际使用场景来看，这类零件主要承担两个部件之间的活动铰接与位置微调功能，双孔端用于与固定侧的销轴配合形成稳定的回转支点，长槽端则用于与活动侧的连接件配合，可根据装配实际需求调整连接位置，补偿加工或装配带来的尺寸误差，避免机构出现卡滞、别劲的问题。

　　从功能特性上看，该结构件整体采用一体化成型设计，没有多余的拼接结构，受力时应力传递路径连贯，双孔的同轴度直接决定了铰接转动的顺畅度，设计时需要严格控制两孔的圆柱度与同轴度公差，避免销轴装入后出现转动卡涩或者单侧磨损过快的问题。长槽的宽度尺寸需要与配合的销轴直径做公差匹配，通常采用间隙配合，既保证滑动调整时的顺畅性，又不会因为间隙过大导致机构运行时出现晃动、异响。零件的厚度尺寸需要根据实际承受的载荷来核算，这类结构通常承受径向的剪切力与拉压力，厚度不足时容易在孔位处出现应力集中导致开裂，厚度过大则会增加不必要的重量与材料成本。

　　设计这类构件时，首先要确定铰接端的回转半径需求，也就是双孔中心到长槽端的中心距范围，这个尺寸直接决定了连杆机构的活动行程。双孔的直径需要匹配标准销轴的尺寸，优先选用常用的标准销轴规格，方便后期维护更换，孔的边缘需要做倒角处理，既方便销轴装配导入，也能去除加工毛刺避免应力集中。长槽的长度需要根据实际需要的调整量来确定，通常预留3-5mm的调整余量即可，过长的槽会降低零件端部的结构强度，槽的两端采用圆弧过渡，圆弧半径与槽宽的一半保持一致，避免直角处出现应力集中。零件的所有棱边都需要做倒钝处理，避免装配时划伤操作人员，也能减少零件表面的应力集中点。

　　从安装边界来看，这类铰接件的安装空间需要预留足够的转动余量，双孔端装入销轴后，零件需要绕销轴做一定角度的摆动，设计时要核算摆动角度范围内是否会与周边其他构件发生干涉，长槽端连接时，紧固件的压紧力需要控制在合理范围，既要保证连接后不会出现松动滑移，又不能压得过紧导致长槽面出现压溃变形。如果是用于有相对频繁摆动的工况，双孔内可以加装铜套或者自润滑衬套，降低孔壁的磨损速度，延长零件的使用寿命，衬套的内径与销轴配合，外径与零件的孔位采用过盈配合压装，装配后需要保证衬套与孔位贴合紧密，没有松动错位的问题。

　　实际建模过程中，这类零件的建模逻辑并不复杂，首先绘制主体的截面轮廓，通过拉伸得到基础实体，之后对孔位、长槽进行切除，最后添加倒角、倒圆等工艺特征。需要注意的是，所有的特征尺寸都要符合机械加工的工艺要求，比如孔的深度不能超过常规刀具的加工范围，圆角半径不能过小导致加工时刀具磨损过快，零件的壁厚要保持均匀，避免出现壁厚突变导致热处理或者加工时出现变形。如果是用于载荷较大的工况，还可以在孔位周边做局部加厚处理，提升孔位的承载能力，不需要整体增加零件厚度，兼顾强度与轻量化的需求。这类零件通常采用45号钢或者Q235材料加工，表面做发黑或者镀锌处理，提升防锈能力，满足一般工业环境下的使用需求，如果是用于腐蚀环境，则需要选用不锈钢材料加工，表面做钝化处理。
