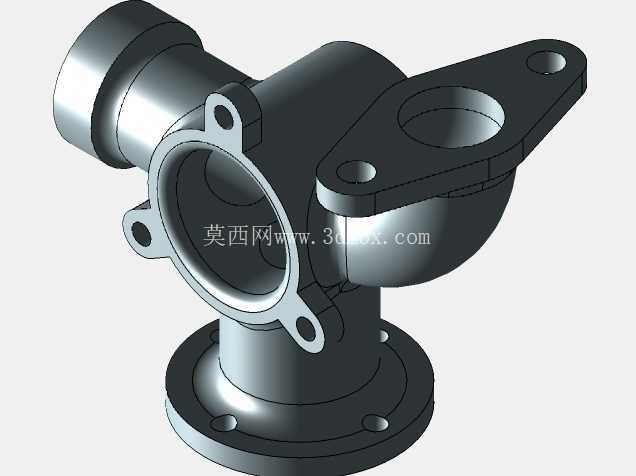

多接口带安装法兰管路连接构件

　　该管路构件主要面向中小通径流体输送系统的分支转接场景，常见于小型动力单元油路分配、冷却系统支路分流、低压气动回路节点转接等工况，可在有限安装空间内实现单路输入、三路不同方向输出的流体路径切换，无需额外拼接多个直角接头，能有效减少管路装配的密封节点数量，降低系统泄漏风险。从结构设计来看，主体采用一体化铸造成型后做机加工处理，避免了多件焊接带来的焊缝应力集中、内壁流道不光滑的问题，内部流道做了圆弧过渡处理，没有直角突变结构，能减少流体经过时的局部阻力损失，降低紊流产生的概率，对于粘度较高的液压油、冷却液等介质，流动平顺性表现更好。

　　构件底部设置圆形安装法兰，法兰端面加工有密封槽结构，可适配O型圈或者平垫片实现端面密封，法兰上均匀分布四个螺栓过孔，安装时可直接通过螺栓固定在设备基座或者阀块表面，不需要额外设计安装支架，法兰端面与主体流道的垂直度控制在合理公差范围内，能保证装配后密封面均匀受压，避免偏载导致的密封失效。侧面伸出的带双耳结构的法兰接口，采用了菱形安装耳设计，两个安装孔的中心距经过匹配常用管路接头标准设计，可直接对接快插接头、法兰式硬管或者软管总成，耳片根部做了加厚过渡处理，能承受管路振动带来的交变载荷，避免长期使用后耳片出现断裂问题。

　　轴向伸出的圆柱式接口，外圆加工有标准管螺纹，可直接拧入对应规格的内螺纹管路，接口根部做了退刀槽结构，能保证螺纹拧紧到位，同时退刀槽位置可容纳密封生料带或者密封圈的多余部分，避免装配时密封件被挤切损坏。上部的球形腔体结构是整个构件的流道交汇区，相比传统直角三通的柱形交汇腔，球形腔的介质缓冲效果更好，当不同支路的介质压力存在波动时，球形腔可以起到一定的稳压作用，减少压力脉冲对下游管路的冲击，同时球形结构的自身刚性更好，在同等壁厚条件下能承受更高的工作压力，不容易出现腔体鼓胀变形的问题。

　　在安装边界方面，底部法兰的最大外径为构件整体最大径向尺寸，侧面菱形法兰的两个安装孔中心连线方向为构件最大横向尺寸，轴向圆柱接口的端面到底部法兰安装面的距离为整体高度方向尺寸，设计选型时需要预留至少10mm的装配操作空间，方便螺栓拧紧以及管路接头的安装操作，构件整体重量控制在轻量化范围内，不会对安装基座造成过大的载荷负担。细节设计上，所有外露的棱边都做了倒角处理，没有尖锐毛刺，避免装配过程中划伤操作人员或者损坏管路密封件，各个接口的同轴度、端面跳动公差都按照通用液压气动元件的标准设定，能保证与标准管路配件的互换性，不需要额外做二次加工即可直接装配使用。对于需要在紧凑空间内实现多方向管路分支的设计场景，该构件可以替代多个接头拼接的方案，减少装配工作量，同时提升整个管路系统的可靠性，降低后期维护的密封点排查难度。
