三通式法兰连接管道转接结构设计

　　在流体输送管网的布设作业中，不同走向管路的汇流、分流以及转向衔接，一直是管路系统搭建里需要重点考量的环节，这类三通式法兰转接结构，就是为解决多方向管路对接需求开发的核心管路配件。从实际应用场景来看，这类结构广泛覆盖化工流体输送、市政给排水、工业循环水系统、暖通空调管路以及低压气体输送等多个领域，只要存在单路管路拆分出两个支路、或是两路管路汇合成单路的布设需求，都能用到这类转接构件。

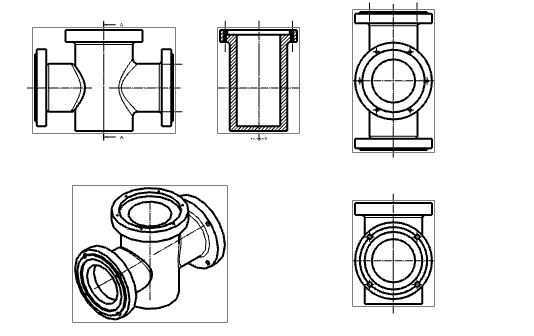

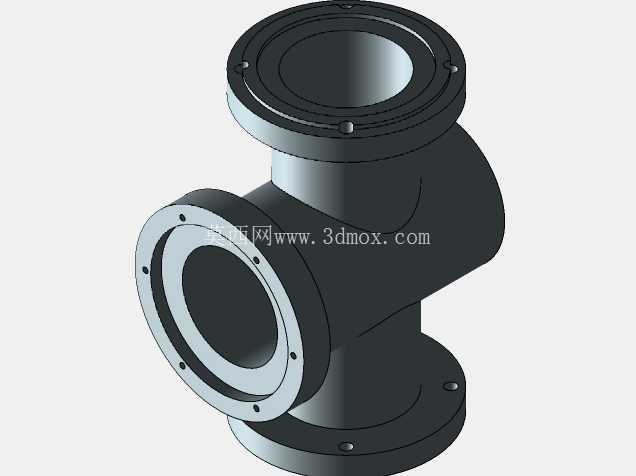

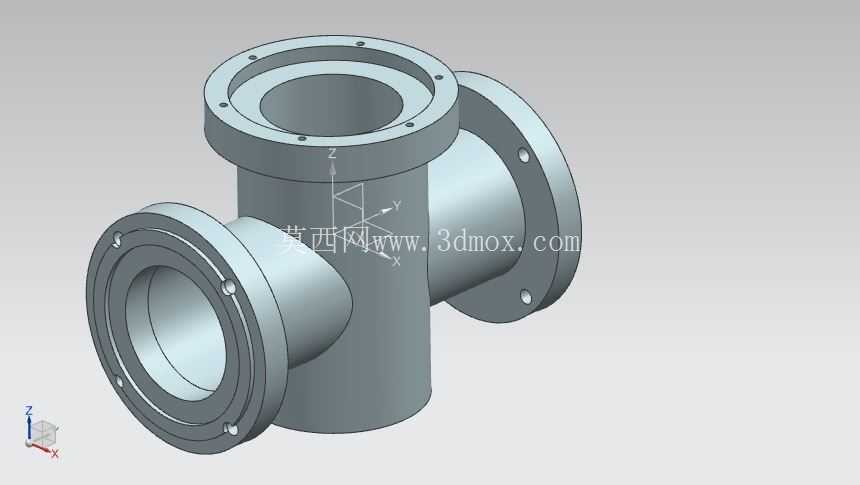

　　从功能特性上看，该结构三个接口均采用标准法兰连接形式，法兰端面预设均匀分布的螺栓孔位，安装时可通过螺栓紧固件与对应规格的管路法兰实现刚性对接，法兰端面预留的密封槽可适配橡胶、金属缠绕等不同材质的密封垫片，能够保障接口处的密封性能，避免输送介质出现渗漏问题。三个接口分别朝向三个垂直方向，可实现水平方向两路管路与垂直方向一路管路的连通，既可以作为分流部件将主管路的介质均匀分配到两个支管路，也可以作为汇流部件将两个支管路的介质汇总到主管路输送，适配不同的管路布设逻辑。

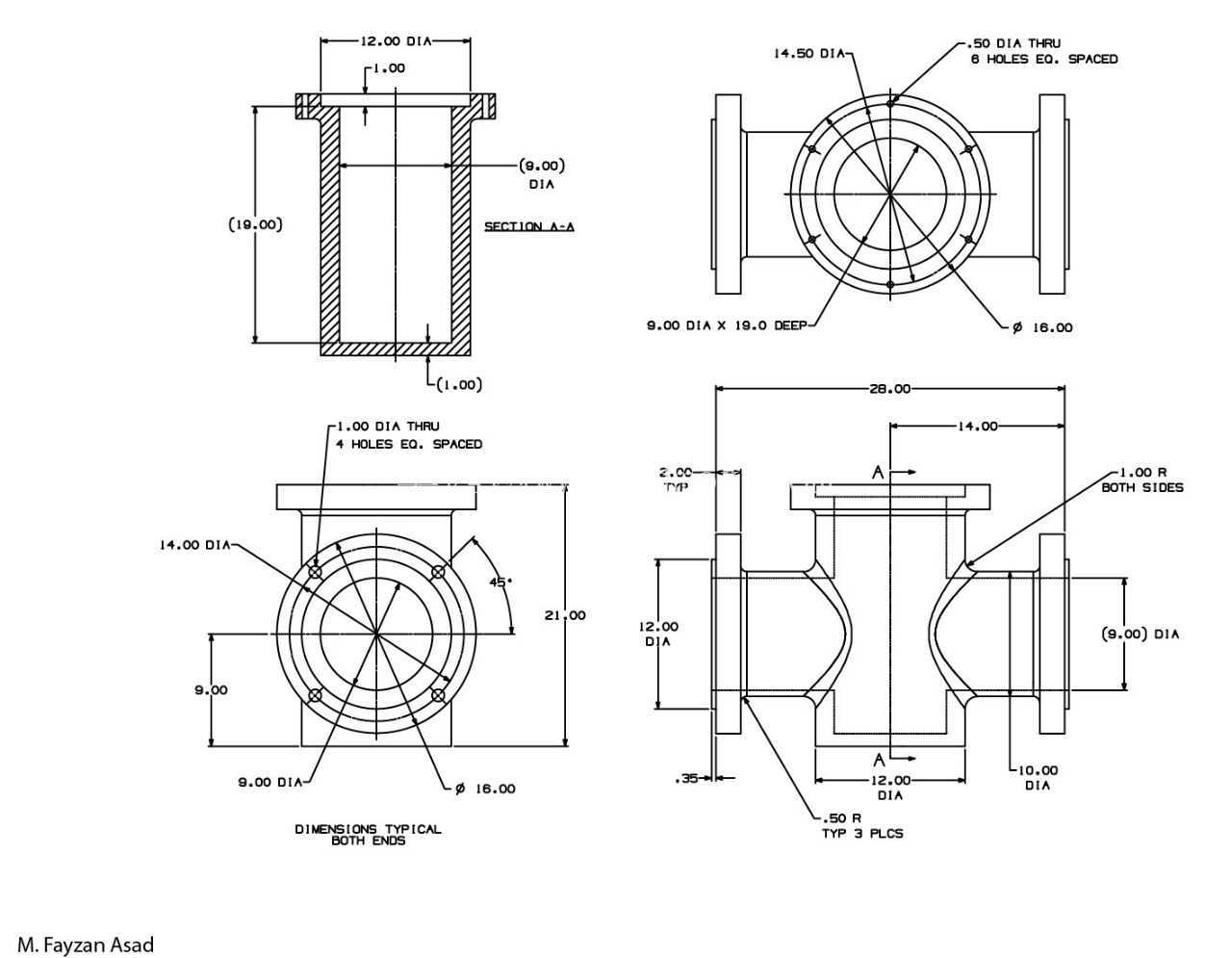

　　设计过程中，首先要匹配对应管路系统的公称通径与压力等级，三个接口的法兰尺寸严格遵循对应公称压力下的法兰标准，螺栓孔的孔距、孔径以及法兰密封面的粗糙度都要符合通用管路安装规范，确保能够和市面上同规格的标准法兰件直接对接，不需要额外做适配加工。主体流道采用圆弧过渡结构，避免直角转折造成的流道突变，减少介质在流道内部的阻力损失，同时也能避免介质携带的固体杂质在转角处沉积造成管路堵塞。结构壁厚根据输送介质的压力、腐蚀属性做对应计算，低压输水、输气场景下可采用常规铸铁或碳钢材质，有腐蚀介质的场景可更换为不锈钢或衬塑材质，壁厚取值既要满足承压强度要求，也要控制整体重量，降低安装时的吊装难度与管路系统的承重负担。

　　安装边界方面，该结构三个方向的法兰端面均为平面基准，安装时需要保障对接法兰的端面平行度，避免螺栓紧固时出现偏斜造成密封失效。三个接口的轴向长度经过优化，既预留了足够的螺栓操作空间，方便施工人员使用扳手紧固法兰螺栓，也不会因为轴向长度过长造成管路布设时的空间浪费。结构整体的重心位于三个接口的几何中心位置，垂直安装或水平安装时都不会出现偏载，配套的管路支架只需要在相邻管段做常规承重支撑即可，不需要额外为该转接结构设计专用的固定支架。

　　实际选型使用时，需要根据管路内的介质类型、工作压力、工作温度匹配对应的材质与密封件，输水场景下采用普通铸铁材质搭配橡胶密封垫即可满足需求，输送有腐蚀性的化工介质时则需要选用不锈钢材质搭配耐腐密封垫，高温蒸汽场景下则要选用铸钢材质搭配金属缠绕密封垫。流道内部的光滑度也会影响输送效率，加工时需要对流道内壁做打磨处理，降低内壁粗糙度，减少介质流动时的摩擦阻力，同时也能减少介质残留，方便管路系统的清洗与维护。法兰螺栓的紧固需要遵循对角紧固的顺序，避免单个螺栓受力过大造成法兰变形，保障各个螺栓的预紧力均匀，让密封垫片受力均匀，实现长期可靠的密封效果。
