克莱因瓶拓扑结构三维造型设计

　　在拓扑学教学演示、创意文创产品开发以及3D打印工艺验证场景中，克莱因瓶这类无定向曲面结构一直是结构设计领域的典型练习载体，它打破了常规容器类零件的内外边界定义，不存在传统意义上的“内部”与“外部”区分，曲面连续闭合却没有明确的分界，是理解四维空间拓扑概念的具象化实体。从实际功能特性来看，这个克莱因瓶造型并非用于常规流体盛装，它更多承担教学演示模型、创意摆件、拓扑结构验证样件的作用，曲面的连续性直接决定了模型的拓扑正确性，建模过程中不能出现曲面破面、边界错位的问题，否则就失去了克莱因瓶本身的结构意义。

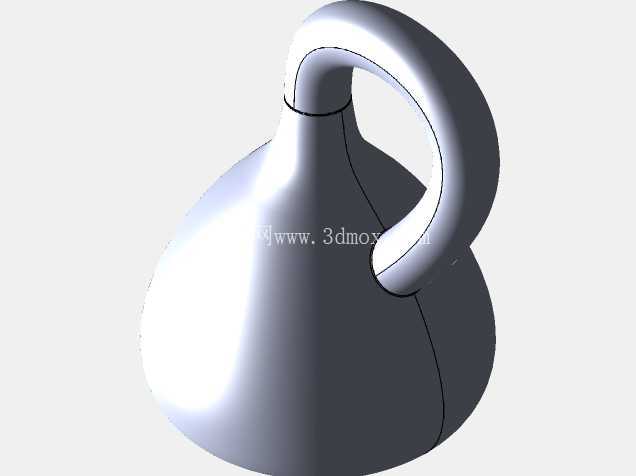

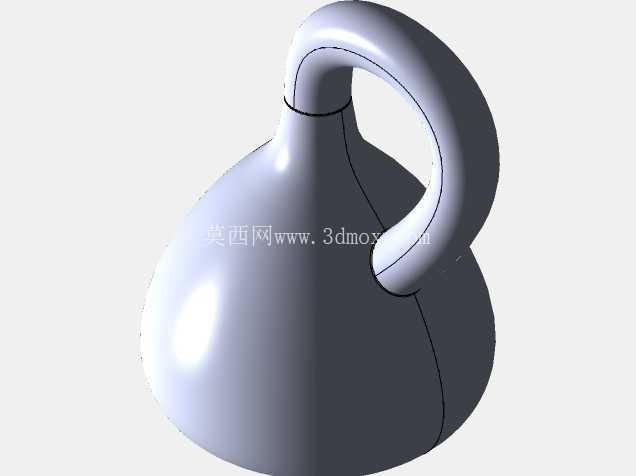

　　设计思路上，首先要理清克莱因瓶的曲面生成逻辑：瓶颈从瓶身侧壁平滑穿入内部，最终与瓶底区域的曲面顺滑衔接，整个过程没有实体交叠，所有曲面都是连续过渡的，建模时需要先绘制空间引导线，引导线的曲率要控制在连续G2以上，避免后续扫掠生成曲面时出现褶皱、曲率突变的问题。瓶身主体采用类水滴状的回转基础造型，底部做圆弧收边，避免3D打印时出现应力集中导致的翘曲变形，瓶颈部分的弯曲半径经过反复调整，既要保证穿入瓶身时和侧壁的衔接处平滑无棱，又要控制整体的外轮廓尺寸，让整个造型比例协调，不会出现瓶颈过长导致的结构单薄问题。

　　外形尺寸方面，整体高度控制在适合桌面摆放的区间，最大外径位于瓶身中下部，瓶颈的穿入位置距离瓶底约三分之二总高，这个位置的选择可以让曲面过渡的曲率变化最平缓，减少建模时的曲面修补工作量，同时也能让视觉上的结构逻辑更清晰，观察者可以直观看到瓶颈穿入瓶身的完整路径。安装边界上，因为这类模型多作为桌面摆件或者教学展示件，底部做了平面化处理，放置时不需要额外的固定支架，依靠底部的平面就可以稳定放置在水平台面上，整个模型没有额外的安装孔、连接位，是一体化的连续曲面结构，3D打印时可以采用无支撑打印的摆放角度，将底部平面贴合打印平台，瓶颈部分的悬空角度控制在3D打印工艺允许的自支撑角度范围内，减少后期支撑拆除的工作量，避免支撑痕迹破坏曲面的光滑度。建模过程中需要特别注意曲面的布尔运算逻辑，因为克莱因瓶是单侧曲面，常规的实体布尔运算很容易出现实体生成错误，需要采用曲面缝合后整体加厚的方式来生成实体，加厚的厚度保持均匀，避免出现局部壁厚过薄导致的打印失败，或者壁厚不均导致的视觉违和感。瓶颈和瓶身衔接的位置是整个建模的难点，这里的曲面是四个方向的曲面汇交，需要做曲率连续的过渡处理，不能出现尖锐的交线，否则不仅破坏拓扑结构的连续性，还会在3D打印时出现应力集中点，容易在层间结合处断裂。

　　从应用场景延伸来看，这个模型除了教学演示，还可以作为创意文创产品的原型，经过表面处理后作为艺术摆件，也可以用于3D打印工艺的曲面精度测试，检验打印机对复杂连续曲面的成型能力，因为整个模型没有规则的平面和柱面，全是自由曲面，对打印机的运动精度、挤出控制都有一定的要求，打印完成后的曲面光滑度可以直观反映设备的成型性能。设计时还要考虑后续的后处理便利性，所有曲面的曲率半径都不小于2mm，避免出现过小的内凹死角，方便后期打磨、抛光处理，不会在死角位置残留打磨痕迹，整体造型没有突出的细小结构，搬运和展示过程中不容易出现磕碰损坏的问题，结构强度足够满足日常展示、把玩的需求。
