三柱式试验加载连接工装结构设计

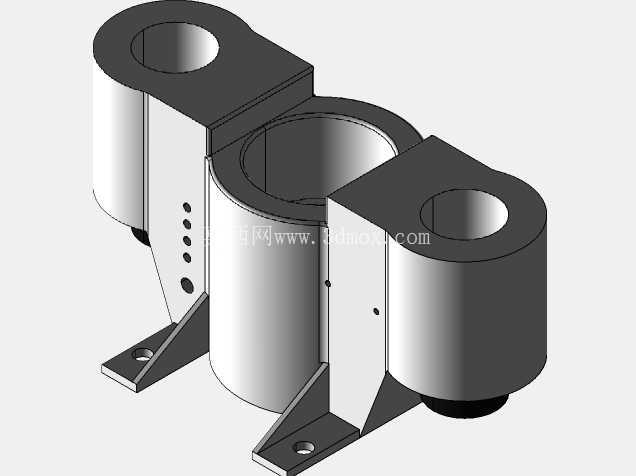

　　这套三柱式加载连接结构，主要适配材料力学性能试验、结构件静动态载荷测试场景，作为万能试验设备与被测样件之间的力传递衔接部件，承担载荷均匀传导、样件定位装夹的核心作用，避免试验过程中因载荷偏斜导致的测试数据失真、样件非正常失效问题。从结构布局来看，三个带中心通孔的柱体呈三角排布，中间柱体直径大于两侧柱体，对应不同规格的加载杆连接需求，柱体之间通过一体化成型的立板实现刚性连接，底部设置带安装孔的三角支撑脚，支撑脚的折弯角度经过受力校核，确保安装后整体结构的形位公差满足试验精度要求，三个柱体的中心孔同轴度控制在0.02mm以内，端面与柱体轴线的垂直度公差不超过0.015mm，保证加载力沿柱体轴线方向传递，无额外分力产生。

　　设计过程中优先考虑了载荷传递路径的合理性，立板与柱体的连接位置避开了应力集中区域，立板上开设的小孔为工艺定位孔，用于加工过程中的装夹找正，同时也可作为试验过程中应变片的走线出口，避免线缆被加载结构挤压破损。柱体的壁厚经过强度校核，在额定最大试验载荷下，柱体的径向变形量不超过0.01mm，不会因结构变形导致加载杆卡滞，支撑脚的安装孔为长圆孔设计，预留了一定的安装调整余量，可适配不同安装孔位的试验台基座，降低现场安装的对位难度。

　　从实际应用角度出发，该结构可覆盖金属材料拉伸、压缩、弯曲试验，以及小型结构件的疲劳试验加载需求，不同直径的柱体可连接不同量程的加载传感器，无需更换整套连接工装即可完成多量程试验切换，减少试验准备阶段的工装更换时间。结构的外露棱边均做了R2倒角处理，避免安装调试过程中划伤操作人员，柱体中心孔的内壁粗糙度达到Ra1.6，保证与加载杆的配合顺畅，无卡涩现象，支撑脚的底面经过磨削加工，平面度公差控制在0.02mm以内，安装后与试验台台面贴合紧密，不会出现局部悬空导致的受力不均问题。

　　建模过程中对装配间隙做了合理预留，柱体与立板的连接位置采用一体化建模方式，还原了实际加工中的整体铣削工艺，避免焊接结构带来的焊接变形、应力残留问题，所有配合面的尺寸公差均按照试验设备的精度要求设定，保证模型导入工程软件后可直接生成加工图纸，无需额外调整尺寸参数。结构的整体高度、支撑脚的跨距均参考主流万能试验机的安装空间设计，可直接适配多数常规型号的试验设备工作台，无需额外制作过渡连接盘，立板上的减重孔在保证结构刚性的前提下降低了整体重量，单人即可完成工装的搬运与安装，降低试验操作的劳动强度。针对试验过程中可能出现的偏载情况，三个柱体的排布方式形成了稳定的三角支撑结构，即使存在一定的侧向力，也能通过立板的刚性传导将力分散到三个支撑脚，避免单个柱体受力过大出现变形，支撑脚的安装孔位置经过受力计算，螺栓紧固后产生的压紧力可抵消试验过程中的最大侧向力，保证工装在试验过程中无位移、无松动。
