雷诺Kwid掀背车配套涡流发生器结构设计

　　日常做整车空气动力学配套件开发时，掀背车型的尾部紊流问题一直是调校环节绕不开的难点，尤其是定位亲民的小型掀背车，受限于整车成本控制，原厂往往不会在尾部气流梳理上做过多精细化设计，高速行驶时尾部形成的大尺度涡流区不仅会抬升整车气动阻力，还会在特定车速区间带来额外的风噪与尾部升力，影响高速行驶的抓地稳定性。这次针对雷诺Kwid开发的涡流发生器，核心就是瞄准车尾C柱到尾门过渡区域的气流分离问题做定向优化，不需要改动原车任何钣金结构，属于附加式的气流梳理部件。

　　从实际功能逻辑来看，这类涡流发生器的作用原理和飞机机翼上的涡流发生器同源，都是通过特定的凸起结构切割流经车身表面的气流，将高速层流的能量导入边界层，延缓气流在车身后段的分离点，缩小尾部负压涡流区的覆盖范围。和很多后装市场随意设计的鲨鱼鳍类装饰件不同，这套结构的每一处曲面弧度、凸起高度、排布间距都对应雷诺Kwid的原车尾部流场数据做了匹配——如果凸起高度过高，反而会提前打破气流附着状态增加额外阻力；如果高度过低，又无法形成足够强度的涡流来搅动边界层气流，起不到预期的梳理效果。

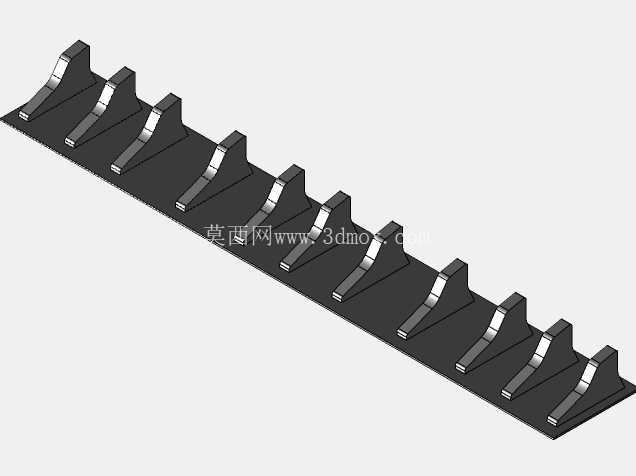

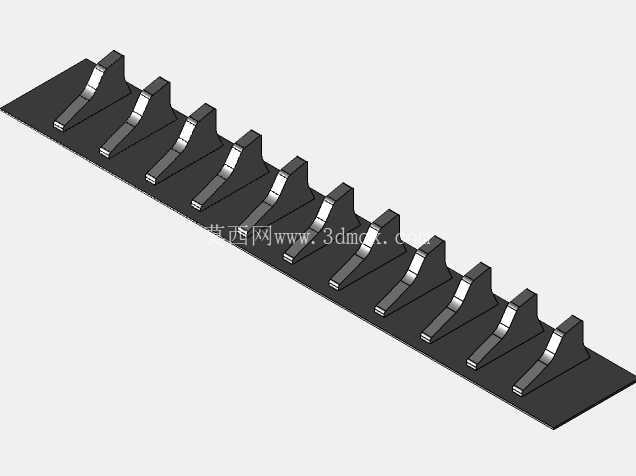

　　设计过程中最先敲定的是安装边界，整套部件的安装基面完全贴合雷诺Kwid尾门上方与车顶衔接的原厂钣金弧度，不需要额外打孔，采用背胶固定的方式就能完成装配，安装后不会超出原车车顶的最高轮廓线，也不会干涉尾门的正常开启闭合，横向总宽度控制在尾门上沿宽度的75%左右，避开两侧尾灯的安装区域，同时预留了后雨刮的运动行程空间，不会影响原车附属部件的正常功能。单组涡流齿的截面采用类三角形的流线构型，前缘做了圆角过渡处理，避免气流在结构前缘形成尖锐的分离点，齿与齿之间的间距经过反复调整，保证相邻结构产生的涡流不会互相干扰抵消，能够顺着车尾下洗气流的方向均匀覆盖尾门表面的气流分离区。

　　从实际应用场景来看，这套部件主要适配经常跑城际快速路、高速路段的雷诺Kwid车型，在时速超过60km/h之后就能逐步显现气流优化效果：一方面能够降低整车气动阻力系数，对应减少高速巡航时的燃油消耗；另一方面尾部涡流区的缩小能够减少高速行驶时的尾部升力，让后轮的抓地力表现更稳定，尤其是在侧向横风工况下，更规整的尾部气流能够降低横风对车尾的扰动，提升变道、超车时的车身跟随性。此外，梳理后的尾部气流能够减少雨天行车时尾门区域的泥水吸附量，因为紊乱的涡流会将路面卷起的泥水甩到尾门玻璃上，气流更顺之后，大部分泥水会顺着气流方向被带离车身表面，减少后雨刮的使用频率。

　　结构设计上充分考虑了车用部件的耐用性要求，整体壁厚均匀控制在2.5mm，既保证足够的结构刚度，在高速气流冲击下不会产生形变震颤，也不会因为壁厚过大增加不必要的重量，安装基面做了微幅的纹理处理，能够提升背胶的粘接强度，避免长期日晒雨淋之后出现脱落风险。所有外露的棱边都做了R0.8以上的圆角处理，没有尖锐的凸起结构，满足车用外饰件的安全要求，不会在洗车、日常擦拭过程中划伤手部。和很多追求夸张视觉效果的改装件不同，这套涡流发生器安装后和原车车顶线条过渡自然，不会产生突兀的视觉感受，在实现空气动力学优化的同时兼顾了外观的协调性。

　　在建模阶段特意做了安装位的公差适配，因为量产车型的钣金件本身存在一定的制造公差，所以安装基面的贴合弧度预留了0.3mm的适配余量，配合3M背胶的厚度能够完全吸收钣金的形位误差，保证安装后整个部件和车身表面完全贴合，不会出现局部翘边、缝隙不均的问题。同时结构上没有设计复杂的倒扣、薄壁深筋结构，不管是采用注塑加工还是3D打印打样，都能够顺利脱模，不需要做额外的结构拆分，小批量试制的成本也能控制在合理范围内。针对不同用户的外观需求，结构表面预留了足够的平整区域，可以直接做喷漆、覆膜处理，匹配不同车身颜色的装饰需求，不需要额外做表面结构的二次修改。
