机床刀架配套圆柱定位工具帖结构

　　在数控车床、普通卧式车床的刀架装配体系里，这类带侧向开槽的圆柱构件是刀架锁紧定位环节里的核心配合件，日常加工场景中，不管是转塔刀架的工位切换定位，还是排刀架的刀具装夹基准校准，都需要这类构件承担径向定位与周向防转的双重作用。从实际机加工车间的使用反馈来看，刀架在频繁换刀、承受切削载荷冲击的工况下，普通光面定位销很容易出现周向打滑、定位精度偏移的问题，直接导致换刀后刀具刀尖位置偏差超差，加工出来的轴类、盘类零件尺寸公差超出工艺要求，严重时还会出现打刀、工件报废的情况。

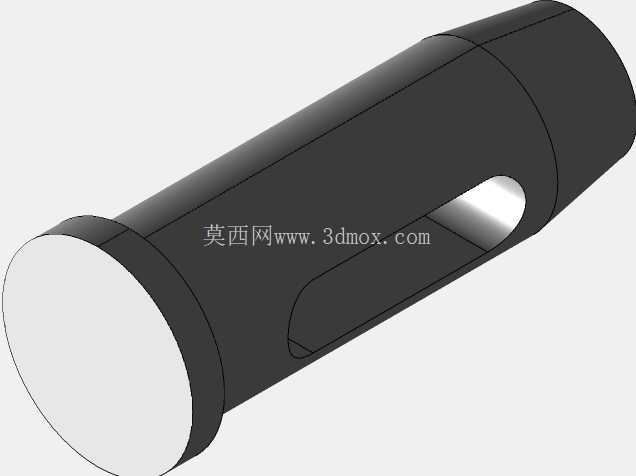

　　这个构件的设计思路完全围绕刀架的实际装配需求展开，主体采用圆柱基体作为核心结构，能够和刀架本体上的预制安装孔形成间隙配合，装配时可以顺着孔位快速推入，不需要额外的找正工序，一线装配工人在现场组装刀架的时候，不需要复杂的工装就能完成初步对位。圆柱基体侧面开设的通长开槽，是整个结构的功能核心，这个槽位一方面可以和刀架内部的锁紧块配合，当刀架切换到对应工位后，锁紧块会卡入这个槽位，限制构件的周向转动，保证每次换刀后定位位置的重复精度；另一方面开槽结构能够给装配提供一定的形变余量，当安装孔存在小范围的加工公差时，构件可以通过槽位的微小形变适配孔位偏差，不会出现过盈装配导致的装入困难，或者间隙过大导致的定位晃动问题。

　　从安装边界的尺寸逻辑来看，这类构件的外径公差一般控制在h7级别，和刀架安装孔的H7公差形成基孔制间隙配合，既能保证装配时的顺畅度，又能把径向配合间隙控制在0.02mm以内，满足机加工时刀架的定位精度要求。构件的轴向长度需要匹配刀架的安装孔深度，装入后端面和刀架安装面的齐平度误差不超过0.05mm，避免突出部分干涉刀具的装夹空间，或者凹陷过多导致锁紧块的配合行程不足。侧面开槽的宽度尺寸需要和锁紧块的厚度做适配，单边间隙控制在0.01-0.015mm之间，间隙过大会导致定位时存在窜动间隙，换刀重复精度下降，间隙过小则会出现锁紧块卡滞，刀架换刀动作无法顺畅完成的故障。

　　在实际应用场景里，这类构件除了用在车床刀架上，也可以适配铣床的夹具定位、自动化生产线的工装托盘定位环节，只要是需要频繁插拔、周向防转的圆柱定位场景，都可以参考这个结构做尺寸适配。和传统的带螺纹定位销相比，这个结构没有外露的螺纹结构，日常加工产生的铁屑、切削液不会堆积在螺纹缝隙里造成清洁困难，维护的时候只需要拔出构件擦拭表面和槽位的杂物就可以重新装入，大大降低了设备日常维护的工作量。从受力角度分析，圆柱基体的壁厚经过核算，能够承受刀架锁紧时的径向挤压力，以及切削过程中传递到定位部位的冲击载荷，正常使用工况下不会出现变形、断裂的问题，开槽位置的应力集中区域做了微小的圆角过渡，避免长期交变载荷下出现疲劳裂纹，延长构件的使用寿命。

　　建模过程中需要重点关注圆柱面的同轴度公差，以及开槽侧面和圆柱轴线的平行度要求，如果同轴度超差，装入安装孔后会出现别劲的问题，平行度超差则会导致锁紧块配合时接触面积不足，锁紧力不够。另外构件的端面需要做小尺寸的倒角处理，装配时可以起到导向作用，即使孔位存在微小的位置偏差，也能顺着倒角顺利滑入安装孔，减少装配时的对位难度。在刀架的整体组装流程里，这个构件属于最先装入的基准件之一，它的安装精度会直接影响后续刀夹、刀具的装夹精度，所以建模时所有配合尺寸的公差设定都要结合实际机加工的工艺能力，不能盲目追求过高的精度导致加工成本上升，也不能放松公差要求导致装配后精度达不到使用标准。
