蜗轮齿轮组内燃机动力传输结构

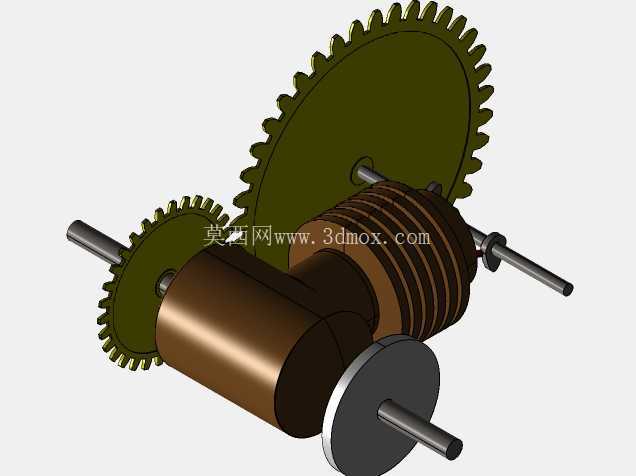

　　这套传动结构常见于小型内燃动力设备的动力输出端，负责将燃烧室做功产生的高速旋转扭矩，通过多级啮合转换为适配负载端的转速与力矩输出，在小型通用汽油机、微型航模动力单元、便携燃油发电设备的动力传输路径中都能见到同类结构的应用。从结构布局来看，整套组件采用同轴交错轴的排布逻辑，核心的蜗轮部件与输出轴做过盈配合连接，大直径渐开线圆柱齿轮固定在中间传动轴上，与输入端的小直径齿轮形成一级减速啮合，蜗轮与蜗杆段的配合则完成二级减速与传动方向的转换，这种两级减速的布局能在有限的安装空间内实现较大的传动比，相比单级齿轮减速结构，能在同等减速比下压缩轴向与径向的整体占用尺寸，适配小型动力设备紧凑的机舱布局要求。

　　设计过程中首先要匹配动力端的输出特性，小型内燃机的输出转速通常在数千转每分钟，直接驱动负载会出现扭矩不足、转速过高的问题，因此第一级小齿轮与大齿轮的齿数比需要结合额定输出扭矩做计算，齿形采用标准渐开线圆柱齿，加工时能通过滚齿工艺直接成型，加工成本低且啮合重合度足够，传动过程中的冲击载荷能被多齿啮合的接触区域分散，避免单齿受力过大出现崩齿问题。蜗轮部分采用铜质基材加工，与钢质蜗杆段啮合时能形成良好的摩擦副匹配，减少长期运转下的齿面磨损，蜗轮的齿向角度经过精确计算，确保与蜗杆啮合时不存在轴向卡滞，同时能实现反向自锁的特性，避免负载端的反向扭矩带动动力端反转，在便携设备的使用场景下能提升操作安全性，防止意外熄火后设备受外力带动出现误启动问题。

　　安装边界方面，三根传动轴的轴端都预留了标准直径的轴承安装位，轴肩位置做了退刀槽处理，方便装配时压入深沟球轴承，轴承位的同轴度公差控制在0.02mm以内，避免高速运转时出现轴系跳动，导致齿轮啮合间隙不均产生异响与额外磨损。整体结构的径向最大尺寸由大直径齿轮的齿顶圆决定，轴向尺寸则由蜗轮的宽度与两个圆柱齿轮的排布间距决定，设计时将大齿轮布置在蜗轮的侧上方，既避免了齿轮与蜗轮外壳的运动干涉，又能让整体结构的重心落在输出轴的轴线上，减少设备运转时的整体振动。

　　实际装配时需要先将蜗杆段与蜗轮做啮合间隙调整，侧隙控制在0.1mm到0.2mm之间，既保证传动过程中不会因热胀出现卡滞，又能减少正反转切换时的回程误差，齿轮啮合面需要涂抹适配的润滑脂，在闭式机舱内可以实现长期免维护运转。这套结构的动力传输路径清晰，输入端的小齿轮接收内燃机曲轴输出的旋转动力，带动大直径齿轮完成第一级降速增扭，与大齿轮同轴固定的蜗杆段同步旋转，带动蜗轮完成第二级传动方向转换与扭矩放大，最终通过与蜗轮连接的输出轴将动力传递给外接负载，整个传动过程的机械效率能保持在80%以上，完全满足小型内燃动力设备的动力传输需求。针对不同的功率输出场景，可以通过调整齿轮模数、齿宽以及蜗轮的导程角来适配不同的扭矩承载需求，小功率场景下可以适当缩小齿宽降低整体重量，大功率场景下则可以提升齿面硬度，增加齿宽来提升承载能力，结构本身的拓展性较强，不需要大幅改动整体安装尺寸就能适配不同功率等级的内燃机动力单元。
