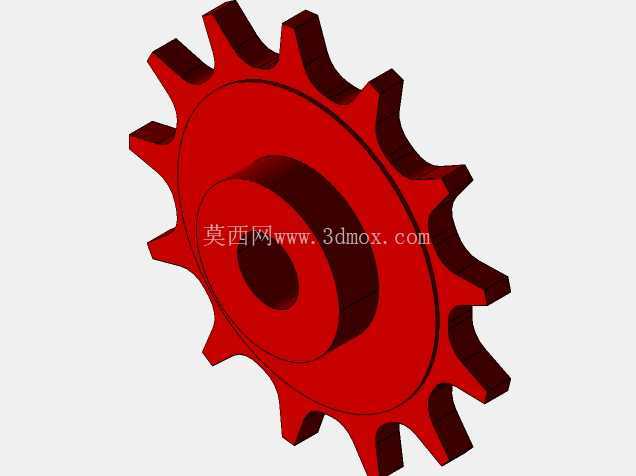

工业传动用钢制链轮结构三维设计

　　在各类工业链传动系统中，链轮是承担动力传递、运动转换的核心执行零件，其设计合理性直接决定整套传动机构的运行稳定性、负载能力与服役寿命。本次设计的链轮针对中低速重载传动场景开发，可适配常规短节距精密滚子链，广泛应用于输送线、农业机械、轻工设备、机床辅机等需要链传动的工况场景，能够在多粉尘、有一定润滑条件的工业环境下长期稳定工作。从实际功能层面看，该链轮通过轮齿与链条滚子的精准啮合，将主动轴的旋转运动平稳传递至从动端，相比带传动不存在打滑风险，传动比精准，相比齿轮传动对安装中心距的容错空间更大，适合远距离动力传输的布局需求。

　　设计过程中首先结合目标传动功率、输入转速、工况系数确定链条节距与滚子直径，以此为基础推导链轮的基本参数：齿形采用三圆弧一直线的标准齿廓，保证啮入啮出过程顺滑无卡滞，减少啮合冲击带来的噪音与磨损；齿数选取兼顾传动平稳性与结构尺寸，避免齿数过少导致的传动动载荷增大，也防止齿数过多造成链条磨损后易发生跳齿脱链的问题。结构设计上采用整体式实心辐板结构，轮毂部分做了加厚处理，中心开设的轴孔可根据实际安装需求加工键槽，能够传递较大扭矩，避免键连接失效；轮缘部分的齿顶圆、齿根圆尺寸严格匹配对应链条的啮合间隙，齿侧间隙控制在合理范围，既保证链条滚子能顺利进入齿槽，又不会因间隙过大造成传动过程中的冲击晃动。

　　安装边界方面，该链轮的轴向厚度与配套链条的内节内宽适配，安装时需保证两配对链轮的共面度，避免出现偏磨导致链条早期失效；轮毂的轴向伸出长度可覆盖常规轴端的安装固定需求，可通过轴肩、锁紧螺母或紧定螺钉实现轴向定位，防止运行过程中发生轴向窜动。从实际应用反馈来看，这类链轮在输送设备中常作为驱动轮使用，搭配张紧机构可适应长距离输送的动力传输需求，在农机设备中可应对露天作业的复杂工况，对安装精度的要求相对适中，后期维护仅需定期检查齿面磨损情况、补充润滑脂即可，维护成本较低。

　　建模过程中对齿形部分做了参数化处理，可通过调整齿数、节距、滚子直径等参数快速衍生出不同规格的链轮模型，方便后续同系列产品的快速改型设计；所有倒角、圆角细节均按照机械加工工艺要求设置，轮毂端面、轴孔、键槽的加工基准统一，可直接对接后续的数控加工编程，减少二次整理模型的工作量。针对实际运行中可能出现的磨损问题，设计时预留了齿面热处理的工艺余量，齿面淬火后硬度可满足重载传动的耐磨需求，芯部保持足够韧性以承受冲击载荷，避免断齿风险。
