多功能铰接式机械连接支座结构设计

　　这类铰接式连接支座在工业传动系统、工装夹具定位模块、自动化输送线的可调工位中应用十分广泛，核心作用是实现两个相对运动构件之间的铰接支撑，同时承担径向载荷传递与安装基准定位的功能。从结构设计逻辑来看，主体的圆柱通孔是核心铰接配合位，孔壁的加工精度直接决定了铰接销轴的配合间隙，日常选型时需要重点关注该孔的公差带，通常选用H7级公差适配标准圆柱销轴，避免间隙过大导致传动晃动，或是过盈装配造成销轴拆装困难。

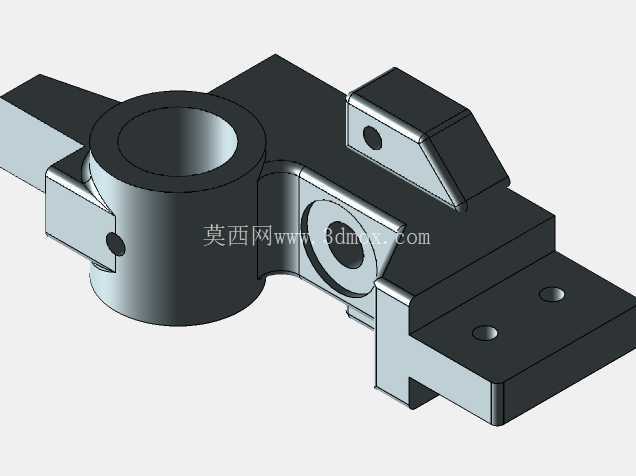

　　支座主体一侧延伸出的带凸台安装面，设置了两个沉头安装孔，这部分是整个支座的固定基准，沉孔设计可以让内六角螺栓安装后头部不突出安装面，避免和周边运动构件发生干涉，两个安装孔的孔距公差需要控制在±0.02mm范围内，保证和安装基座的孔位精准对齐，减少装配时的调整工作量。另一侧延伸出的带单孔凸耳结构，是辅助限位或附属构件的安装位，该凸耳的侧面和主体圆柱面做了圆弧过渡处理，避免应力集中，在承受侧向冲击载荷时不会出现凸耳根部断裂的问题。从安装边界来看，整个支座的底部安装面是主要的定位基准面，平面度要求控制在0.01mm以内，装配时需要和安装基座的贴合面完全贴合，不能有翘曲，否则会导致铰接孔的轴线偏移，加剧销轴和孔壁的偏磨。

　　设计过程中，各个凸台的高度都做了差异化处理，圆柱主体的高度略高于两侧安装凸台，保证铰接的转动构件在摆动过程中不会和两侧的安装面发生摩擦，预留的转动间隙控制在0.5-1mm之间，既不会因为间隙过大积存杂物，也不会因为间隙过小出现运动卡滞。在实际工况适配方面，这类支座通常采用45号钢加工制作，表面做发黑处理提升防锈能力，铰接孔内壁可以根据载荷大小选择是否加装铜套，重载工况下加装锡青铜铜套可以有效降低磨损，延长支座的使用寿命，轻载工况下直接使用基体孔配合销轴即可，降低加工成本。结构上的减重槽设计分布在主体圆柱和安装板的连接位置，在不降低整体结构强度的前提下减少了材料用量，同时也为加工时的排屑提供了空间。

　　各个棱边都做了C1的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能让构件在装配时更容易导入对应的安装位置。需要注意的是，凸耳上的单孔和主体铰接孔的轴线平行度需要严格控制，否则安装附属构件后会出现别劲的问题，导致整个铰接机构运动阻力增大，长期运行还会出现构件变形。这类支座在实际使用中，还可以根据具体的安装空间调整两侧安装板的伸出长度，或是改变安装孔的数量和孔径，适配不同的设备安装需求，不需要重新设计主体铰接结构，只需要调整安装翼的参数即可，具备较强的通用性，能够覆盖多数中低载荷的铰接支撑场景，减少非标设计的重复工作量。
