双腔体带安装法兰壳体结构练习模型

　　在日常的机械结构设计工作中，这类带多腔体的集成式壳体是非常常见的零件形态，广泛出现在小型动力传输单元、气路控制模块、低压电气组件的防护结构设计场景里，很多刚接触三维建模的从业者往往会在这类零件的建模练习中踩坑，比如忽略安装面的平面度要求、腔体壁厚的均匀性控制、接口位置的同轴度公差预留，最终做出来的模型要么无法匹配实际装配需求，要么在后续做工程图导出、仿真分析时出现拓扑错误。

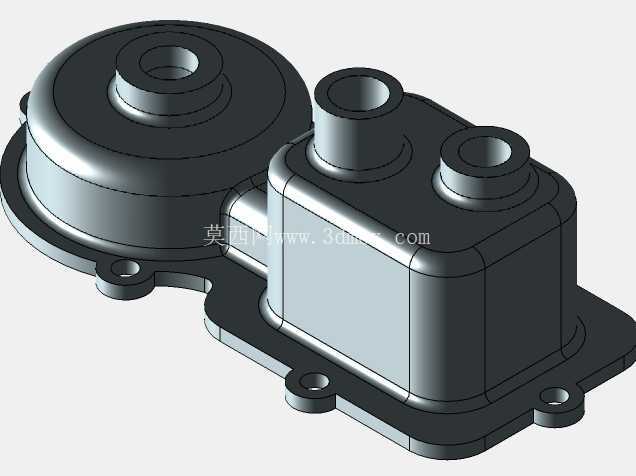

　　这个壳体采用一体化压铸成型的结构思路，左侧为圆形腔体，右侧为近似方形的圆角腔体，两个腔体之间通过过渡连接段实现内部连通，整体底部带有一体化延伸的安装法兰边，法兰边上均匀分布三个带沉孔的安装凸台，沉孔的设计是为了让安装螺钉的头部完全沉入法兰平面以下，避免螺钉突出影响壳体与安装基面的贴合精度，同时也能减少外部磕碰对螺钉连接副的损伤。从结构功能上看，左侧圆形腔体一般用来容纳圆形的回转类组件，比如小型齿轮组、膜片式传感元件或者圆形的线路板模块，腔体顶部的凸台接口是用来穿设传动轴或者气路、电路的接插件，凸台的外径尺寸预留了密封槽的加工余量，后续实际生产中可以在凸台外壁加工O型圈槽，配合端盖或者外接管路实现腔体的密封防护。右侧的方形腔体空间利用率更高，适合放置方形的电气元件、整流模块或者小型的控制板卡，顶部两个平行布置的凸台接口，一个可以作为线缆进线口，另一个可以作为调节旋钮或者状态指示灯的安装位，两个凸台的高度保持一致，方便后续装配统一规格的防水接头或者防护端盖，减少零件的采购种类。

　　做这类壳体的建模练习时，首先要先确定整体的安装基准面，也就是底部法兰的下表面，所有的腔体深度、凸台高度都要以这个基准面为起点做尺寸标注，避免后续装配时出现尺寸链累计偏差。建模顺序上建议先绘制底部法兰的外轮廓草图，拉伸得到法兰的基础实体，之后再分别在法兰上方绘制两个腔体的外轮廓，做拔模斜度处理——因为这类壳体一般采用铝合金压铸或者注塑成型，外壁必须预留1°到1.5°的拔模斜度，内壁的拔模斜度要比外壁稍大，控制在1.5°到2°之间，避免开模时出现粘模、拉伤的问题。腔体内部的掏空操作要注意壁厚的均匀性，整体壁厚控制在2mm到2.5mm之间，两个腔体的连接过渡位置要做圆角处理，圆角半径不小于壁厚，避免压铸或者注塑时出现应力集中、缩孔的缺陷。安装凸台的位置要避开腔体内部的元件布置空间，凸台的沉孔深度要保证螺钉拧紧后，螺钉顶端距离腔体内壁至少有1mm的安全间隙，防止螺钉过长顶伤内部元件。

　　从安装边界来看，三个安装凸台的中心连线形成一个稳定的三角形支撑结构，相比四点安装，三角形安装对安装基面的平面度要求更低，不容易出现安装应力导致的壳体变形，适合用在小型轻量化组件的固定场景里，安装时只需要在法兰基面和安装面之间加一层0.5mm厚的橡胶密封垫，就能实现IP65级别的基础防护，满足一般工业场景下的防尘、防溅水需求。另外在两个腔体的外壁转角位置，都做了R3到R5的圆角过渡，一方面是为了减少成型时的应力集中，提升壳体的结构强度，另一方面也能避免尖锐的棱角划伤装配人员，符合机械设计的安全规范。顶部的三个凸台接口的内孔直径都做了统一的公差预留，适合搭配标准规格的格兰头或者快插接头，不需要额外做定制加工，能有效降低后续的生产装配成本。很多初学者在做这类模型练习时，容易忽略凸台和腔体主体连接位置的加强筋设计，实际上在每个凸台的根部，都应该做一圈三角形的加强筋，筋的厚度控制在壁厚的0.7倍左右，高度不超过凸台高度的三分之一，这样能大幅提升凸台的抗扭、抗弯折强度，避免外接管路或者线缆受到拉扯时把凸台掰断。
