手持吹风机曲面结构外观设计方案

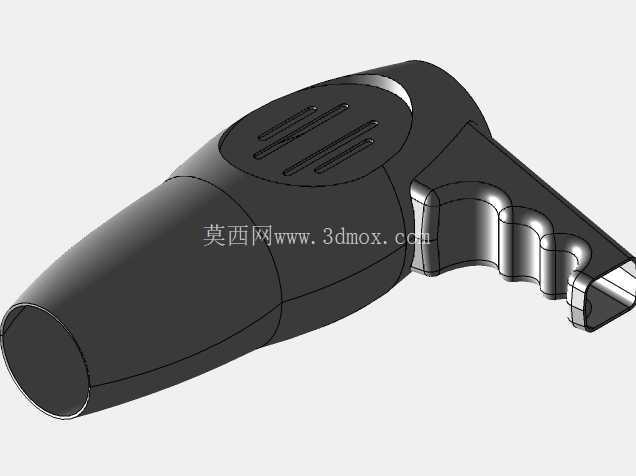

　　风筒主体采用类锥形流线造型，进风端设置在手柄侧上方的壳体表面，做了多组长条格栅式进风槽，格栅的宽度控制在1.5mm以内，既可以保证进风面积满足风机的风量需求，也能避免使用过程中发丝被卷入机身内部，进风槽的排布顺着壳体曲面的走向做等距分布，兼顾结构强度与外观整体性。出风端做了收窄的环形唇边设计，能够对风机送出的气流起到一定的聚拢作用，减少气流在出口位置的紊流扩散，提升送风的集中性，满足干发或者局部造型时的定向送风需求。日常家用及美发场景中，手持吹风机是高频使用的小型流体送风设备，其结构设计直接影响握持手感、送风效率与长期使用的可靠性。这款吹风机的三维结构采用曲面建模思路完成，整体轮廓贴合人手握持的自然姿态，手柄部分做了贴合指腹的内凹曲面过渡，避免长期持握产生的硌手感，同时在手柄与风筒主体的衔接位置做了大圆角顺滑过渡，既消除了注塑生产时的应力集中点，也能减少日常使用中磕碰造成的外壳破损风险。

　　从结构设计的边界尺寸来看，风筒主体的最大外径控制在78mm，整体机身长度不含电源线的部分为210mm，手柄的握持段最小周长为110mm，适配绝大多数成年用户的手掌握持尺寸，机身整体的重心落在手柄与风筒衔接位置靠前10mm处，持握时手腕不需要额外施加过多的平衡力，长时间举持使用也不容易产生酸胀感。壳体的壁厚设计遵循注塑件的均匀壁厚原则，整体壁厚保持在2.2mm，在进风槽、开关安装位的位置做了局部加厚的筋位支撑，筋位厚度控制在壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲等缺陷。

　　手柄内部预留了电机安装腔、控制电路板安装位以及电源线的走线空间，各安装位之间设置了定位卡扣柱，不需要额外打胶就可以实现内部组件的快速装配，卡扣的配合间隙控制在0.15mm，既保证装配后的紧固性，也方便后期维修时的拆解。机身表面的分型线设置在风筒的上下对称面以及手柄的侧后方位置，合模后产生的飞边不会出现在用户日常握持接触的区域，减少后续外观打磨的工序量。在功能结构的适配设计上，风筒内部预留了发热组件的安装腔体，腔体与外壳之间设置了2mm的隔热间隙，避免高温传导到外壳表面造成用户烫伤，同时在腔体的侧壁设置了多道导流筋，能够引导气流顺着风筒轴向均匀送出，减少气流在腔体内部的回旋损耗，提升出风效率。手柄上的按键安装位做了下沉式设计，按键表面与手柄外壳保持齐平，避免日常放置时误触开关，按键的按压行程设置为1.2mm，按压力度控制在2.5N，符合日常按压操作的手感反馈。从实际应用的场景适配来看，这款结构既可以满足家用款吹风机的开模生产需求，也可以通过调整内部发热组件的功率参数，适配美发沙龙场景下的专业风筒需求，整体曲面结构没有出现过小的圆角或者倒扣结构，模具拆分时可以采用常规的前后模结构实现，不需要额外设计复杂的抽芯机构，能够有效降低模具开发的成本与生产过程中的不良率。

　　在结构强度校核层面，壳体采用常规ABS材质时，手柄位置可以承受1.2m高度自由跌落的冲击不会出现开裂，风筒主体的径向承压能力可以满足50N的外力挤压不发生永久形变，完全满足日常使用的强度要求。进风格栅的筋位连接位置做了R0.8的圆角过渡，避免应力集中导致格栅受外力后断裂，出风端的唇边位置做了向内翻边的结构，既提升了出风端的结构强度，也可以作为风嘴配件的安装卡位，适配不同造型需求的集风嘴、散风嘴等外接配件，卡位的配合公差控制在0.2mm，配件安装后不会出现松动脱落的问题，同时拆装的力度适中，用户可以自行更换配件。
