压床用L型传动连接臂结构设计

　　这款L型构件是手动压床核心的传动受力部件，日常在小型零部件压装、轴承敲入、销钉压合、小型钣金件折弯校正的工位上随处可见，是手扳压床实现力臂放大、直线压装动作的关键结构件。从实际工况来看，这类L型臂一端连接压床的机架铰接支点，另一端连接压头滑块组件，操作人员扳动手柄时，力通过L型臂的杠杆结构放大后传递到压头，完成小吨位的压装作业，常见于机修工位、小型装配线、五金加工门店的手扳压床设备上，适配0.5吨到2吨区间的手动压装载荷需求。

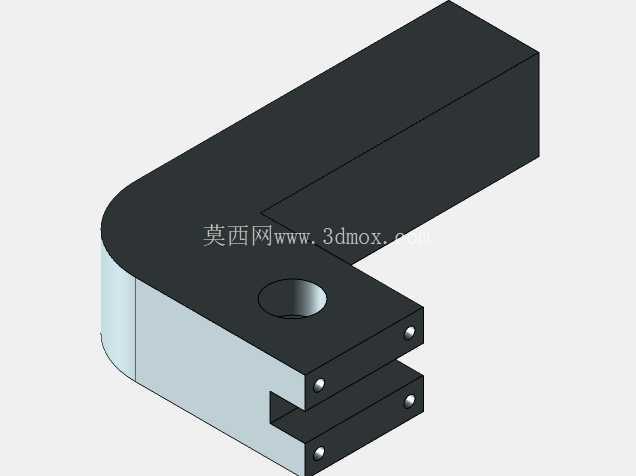

　　设计上采用L型弯折的整体结构，长臂段作为力传递的主要梁体，短臂端设置双夹槽结构，通过铰接销与压头滑块的连接耳片配合，夹槽的双侧板设计可以抵消压装过程中产生的侧向弯矩，避免单侧铰接带来的偏载磨损问题。短臂端的铰接孔采用同轴度公差控制，孔位与臂体基准面的垂直度要求控制在0.02mm以内，保证压头上下动作时不会出现卡滞、偏磨的情况。长臂末端的铰接孔用于连接操作手柄或者驱动连杆，孔位的中心距直接决定了压床的力臂比，设计时结合压装额定载荷，将力臂比设置在合理区间，既保证操作人员扳动时的施力手感不会过重，也避免力臂过长导致臂体受力变形量超标。

　　外形结构上，臂体的弯折处采用大圆弧过渡设计，避免直角位置的应力集中，在长期承受交变压装载荷的工况下，圆弧过渡可以将弯折处的应力峰值降低40%以上，减少长期使用后出现疲劳裂纹的风险。臂体主体采用等截面矩形结构，截面厚度根据载荷计算结果选取，保证在额定压装力下臂体的最大挠度不超过0.1mm，避免压装过程中因为臂体变形导致压头倾斜，影响压装精度。短臂端的双夹槽间距与压床滑块的连接耳厚度匹配，槽内的两个铰接销孔保持严格同轴，装配时销子可以顺畅穿过双侧板与滑块连接耳，不需要额外修配。

　　安装边界方面，这款L型臂的两个铰接孔中心距是核心安装尺寸，直接决定了压床的压头行程范围，安装时长臂端的铰接孔与机架上的固定支点同轴装配，短臂端的夹槽卡在滑块连接耳外侧，穿入铰接销后加装开口销防脱即可完成装配。臂体与机架、滑块的配合面预留了合理的间隙，避免动作过程中出现运动干涉，同时在铰接孔位置设计有润滑脂槽，日常维护时可以加注润滑脂减少销孔的磨损，延长构件使用寿命。从受力角度分析，压装作业时臂体承受的是弯曲载荷，因此材料选用常用的45号钢，调质处理后硬度达到HB220-250，兼顾强度与韧性，铰接孔位置可以根据使用频率选择是否加装衬套，高频使用的工况下加装铜衬套可以大幅降低孔位磨损，更换衬套即可完成维护，不需要更换整个臂体，降低后期维护成本。

　　实际使用过程中，这类L型臂的失效形式大多是长期交变载荷下弯折位置出现疲劳裂纹，或者铰接孔磨损变大导致间隙超标，因此设计时除了弯折处的圆弧过渡，还在臂体的非配合面做了喷丸处理，提升表面压应力，增强疲劳强度。短臂夹槽的端部做了倒角处理，装配时可以快速对准滑块的连接耳，提升装配效率。臂体表面采用发黑处理，具备基础的防锈能力，适配车间多油污、多粉尘的使用环境，不会因为日常接触切削液、润滑油出现表面锈蚀的问题。
