弧形曲面安装固定支座结构设计

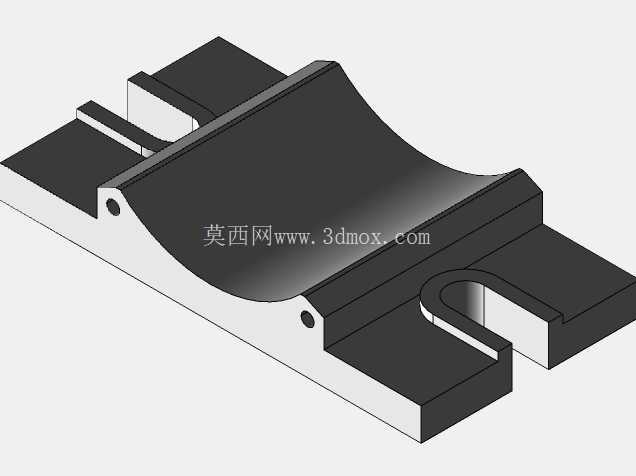

　　该弧形支座构件主要应用于需要对圆柱类部件进行承托限位的装配场景，常见于小型机电设备内部的管线固定、柱状元件定位，或是工装夹具中对圆轴类工件的辅助支撑环节，在低压电气柜内部布线、小型动力单元的管件固定场景中也能见到同类结构的应用。从结构功能来看，主体的内凹弧形曲面是核心承托面，曲面弧度经过匹配设计，能够与被支撑圆柱件的外圆面形成足够的接触包角，避免支撑过程中出现点接触导致的应力集中，同时减少被支撑件表面的压损风险。支座两端的凸台结构设置有同轴定位孔，可通过销钉或螺栓完成支座本身在安装基面的固定，孔位的同轴度公差控制在合理范围内，保证安装后支座不会出现偏斜，避免弧形支撑面与被承托件的轴线出现夹角导致受力不均。

　　一侧延伸出的钩状限位结构是该设计的特色部分，该结构不需要额外加装紧固件，即可对被支撑件的侧向位移形成约束，在需要快速拆装的维护场景中，能够省去紧固件拆装的步骤，提升装配与检修效率，同时钩状结构的内侧做了圆角过渡，避免拆装过程中刮伤被支撑件的表面防护层。设计过程中优先考虑了安装边界的适配性，支座整体底面为全平面结构，能够直接贴合在平整的安装基板上，不需要额外加工适配的安装沉台，降低了配套安装面的加工要求。整体结构的壁厚做了均匀化处理，相邻壁厚差控制在2倍以内，避免注塑或铣削加工过程中出现变形，弧形面与两侧凸台的过渡位置做了圆弧倒角，既能够消除加工应力集中点，也能避免锐边对装配人员造成划伤。

　　从安装尺寸来看，支座的横向跨度适配常规小直径圆柱件的支撑需求，两侧定位孔的中心距符合通用安装孔位的排布规范，能够直接替换同规格的常规管夹类支撑件，不需要对原有安装基面做二次改孔加工。钩状限位结构的开口尺寸经过校核，既能够保证被支撑件可以从侧向顺利卡入，也能在正常工作振动工况下防止被支撑件从支撑面脱出，在有一定振动的设备运行环境中，该结构的防松脱表现优于普通的开放式弧形支撑座。结构的受力路径经过优化，被支撑件的载荷通过弧形面均匀传递到两侧的支撑立壁，再通过立壁传递到底面安装面，定位孔的位置设置在立壁的正下方，让螺栓承受的剪切力与支撑载荷的传力路径重合，避免支座本体受到额外的弯矩作用，提升长期承重下的结构稳定性。

　　在细节处理上，弧形支撑面的表面粗糙度要求控制在合理区间，既不会因为过于粗糙磨损被支撑件表面，也不会因为过于光滑导致加工成本不必要的提升，所有外露棱边都做了去毛刺处理，符合机械装配的通用安全要求。该结构没有多余的冗余设计，所有几何特征都服务于支撑、固定、限位的核心功能，在满足使用强度的前提下尽可能压缩了整体占用空间，适合在设备内部安装空间紧凑的场景下使用，不会与周边其他元器件产生装配干涉。
