壁挂式U型弧面冷热水龙头设计

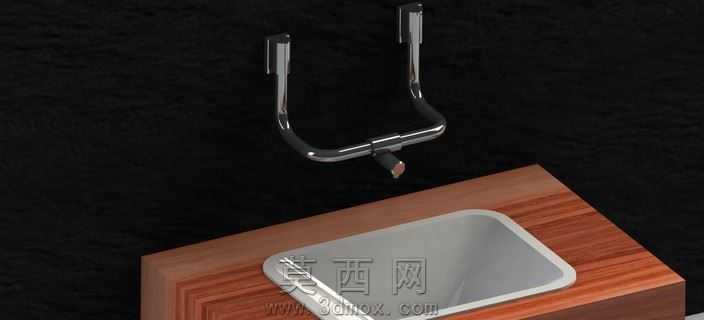

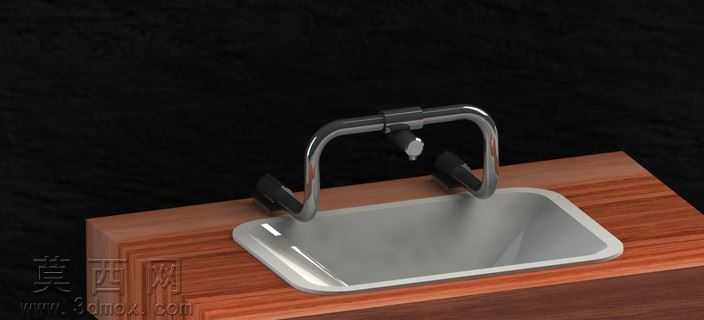

本款水龙头三维模型采用SolidWorks进行全参数化建模，整体造型以流畅的U型弧面为核心设计语言，区别于传统立式龙头的结构形态，采用壁挂式安装的结构逻辑，在建模初期就对安装基准、管路走向、出水角度进行了精准的参数约束。建模过程中，首先绘制龙头主体的中心引导线，通过扫掠命令生成弧形主管路，对管壁厚度进行均匀赋值，保证水路通径符合民用卫浴产品的流量标准；两端的固定安装座采用拉伸加倒角的建模方式，预留了标准的进水接口安装位，接口尺寸匹配通用4分卫浴水管规格，确保实际生产中的配件通用性。出水控制阀体集成在U型弧管的中部位置，建模时对阀芯安装腔进行了抽壳处理，预留了阀芯转动的活动间隙，开关手柄采用短小的拨杆式设计，通过旋转配合实现冷热水的混合调节与流量控制，手柄与阀体的连接部位做了无缝过渡处理，避免日常使用中积留水渍污垢。材质渲染阶段，龙头主体采用镀铬金属材质，调整材质的反射粗糙度参数，模拟真实卫浴五金的亮面镀铬效果，还原金属表面的高光反射与环境映射特性；搭配的台盆与木质台面分别赋予陶瓷哑光材质与木纹材质，通过场景布光突出龙头的金属质感，暗调背景进一步强化产品的视觉焦点。结构设计上支持多种安装方式，既可以适配壁挂式暗装水路，也可通过转接配件实现台装适配，开关部位的无缝集成设计减少了外露的拼接缝隙，降低了清洁维护的难度，旋转式的开关操作符合用户日常使用的操作习惯，出水嘴的角度经过反复调整，确保出水水流精准落入台盆中心区域，避免使用时水花外溅。整个模型的建模过程严格遵循卫浴五金的生产工艺要求，所有曲面均做了连续性检查，避免出现建模破面、曲率突变的问题，各部件之间的装配关系清晰，可直接用于产品原型打样、结构验证与渲染展示使用。
