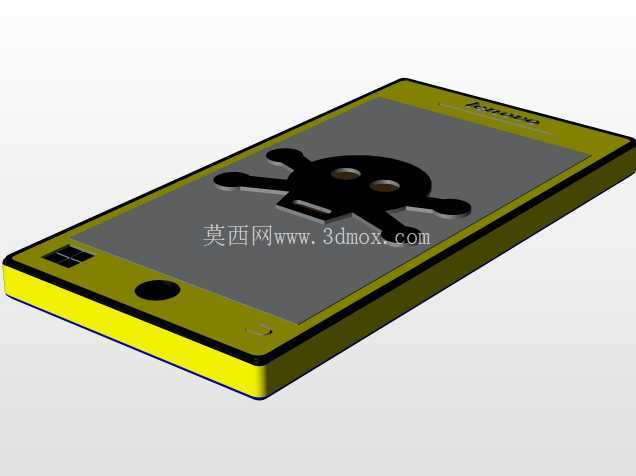

带卡通骷髅图案的直板智能手机外观结构

　　机身边框采用撞色设计，中框与后盖的衔接处做了0.3mm的台阶差，方便后续装配时的卡扣定位，屏幕表面的图案印刷区域，预留了0.15mm的下沉槽位，适配表面贴膜或者丝印图案的装配公差，不会出现图案边缘起翘的问题。从实际应用场景来看，这类直板手机的三维结构模型，一方面可以作为消费电子外观设计阶段的手板验证参考，核对整机的长宽厚比例是否符合目标用户群体的握持习惯，整机厚度控制在8.2mm，宽度68mm，长度138mm，这个尺寸区间适配大多数成年用户的单手握持范围，侧边的按键布局统一集中在右侧边框，距离中框上下边缘的距离分别为22mm和35mm，刚好对应右手握持时食指和中指的自然放置位置，按压时不需要刻意调整手持姿势。日常做消费电子结构建模时，手持通讯终端的外观还原是很考验细节把控的方向，这次的直板手机结构建模，首先要考虑的是手持场景下的人机交互边界，整机的侧边弧度、边角R角处理，都要贴合单手握持时的手掌贴合度，避免直角硌手的问题，同时屏幕区域的黑边宽度、正面功能按键的位置排布，要符合常规直板触控手机的操作逻辑，正面下方的圆形实体按键，位置处于拇指自然握持的触控覆盖范围内，按键的凸起高度控制在0.8mm左右，既保证按压反馈的清晰感，又不会因为凸起过高造成口袋内误触。

　　建模过程中，机身的各个拼接缝隙都预留了0.1mm的装配间隙，避免注塑件生产时的缩水变形导致装配干涉，屏幕区域的2.5D弧边过渡，弧度半径控制在2.5mm，和中框的衔接处做了平滑过渡，没有突兀的棱角，后盖的边缘弧度从距离侧边3mm的位置开始向内收，握持时手掌和后盖的接触面积更大，分散机身对手掌的局部压力。另外考虑到这类数码产品的内部堆叠空间，建模时特意将中框的壁厚控制在1.2mm，既保证结构强度，又能给内部的主板、电池、摄像头模组留出足够的堆叠空间，正面屏幕的可视区域占比控制在72%左右，符合同类型直板功能机或者入门智能机的屏幕配置比例，顶部的听筒开槽位置预留了长12mm宽1.5mm的槽位，深度0.5mm，适配听筒防尘网的粘贴装配，不会出现防尘网突出屏幕表面的问题。

　　在结构细节上，机身底部的充电接口开槽位置居中设置，距离下边缘5mm，接口周围的加强筋厚度做了1.5mm的加厚处理，避免频繁插拔充电线时造成接口周围的壳体开裂，边角的防撞R角半径为3.2mm，跌落时可以分散冲击力，降低壳体碎裂的风险。整个建模过程没有做过度的曲面夸张处理，所有的曲面弧度都服务于实际握持手感和装配需求，每一处的尺寸设定都对应实际量产时的工艺可行性，比如后盖的分模线设置在侧边中框的中线位置，既方便模具开模时的脱模，又能让分模线处于握持时不容易接触到的位置，提升手持的触感体验。

　　屏幕表面的卡通图案区域，建模时是作为单独的曲面层来处理的，和屏幕玻璃层保持0.05mm的间隙，方便后续做图案的纹理贴图或者水转印工艺模拟，不会出现图案和玻璃层穿模的问题。对于结构设计从业者来说，这类手持数码产品的建模，核心不是追求外观的炫酷，而是在外观造型和实际装配、使用体验之间找到平衡，每一个尺寸的设定、每一处弧度的选择，都要对应实际使用中的场景需求，比如手持时的防滑性、按键的反馈感、装配时的公差容错、跌落时的结构强度，这些细节才是三维建模在实际工程应用中的核心价值，而不是单纯的外观造型复刻。
