减压阀内置盘式导流承力构件

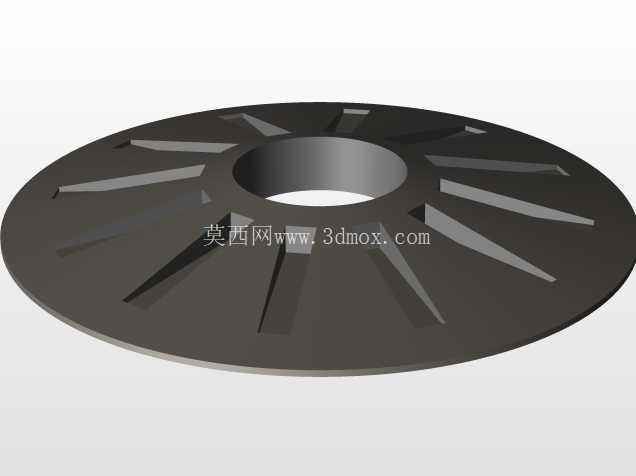

　　该盘状构件属于减压阀内部的核心配合零件，整体为扁平圆盘构型，中心开设贯通圆孔，盘面沿圆周均匀分布多道径向凸起肋条，肋条从中心孔外缘向外延伸至盘体近外圆位置，相邻肋条之间形成内凹的导流槽道。在压力调节管路系统中，这类盘件既承担介质导流分流的作用，也可作为阀内弹簧的承托座面，或是阀芯启闭行程的限位支撑件，当带压流体从阀腔入口流入时，盘面的径向槽道可以将集中的轴向来流打散为多股均匀径向流，避免高速介质直接冲刷阀座密封面，降低局部紊流带来的振动与噪声，同时肋条形成的刚性支撑结构可以承受弹簧预紧力与介质压差带来的轴向载荷，长期运行下不易发生盘面翘曲变形。

　　从结构设计逻辑来看，盘体中心孔的尺寸需要和阀杆的外径匹配，预留合理的滑动配合间隙，既保证阀杆往复动作时不会和盘孔发生卡滞，也要避免间隙过大导致介质从配合缝隙处窜流，影响调压精度。外圆直径则要和阀体内腔的安装台阶尺寸适配，盘体装入阀腔后外圆和内壁之间可设置密封环槽，阻断介质沿盘体外周的旁通路径。盘面肋条的高度、宽度与倾斜角度经过构型优化，肋条根部做了圆角过渡，避免应力集中在肋根位置，在介质反复施压、弹簧持续交变载荷的工况下，不会出现肋条断裂脱落的故障。

　　实际装配场景中，该盘件通常叠装在减压阀的调压腔与节流腔之间，安装边界需要控制盘体的总厚度，保证和上下游密封垫片、弹簧座的堆叠尺寸符合阀体内腔的轴向装配公差，若盘厚偏大，会导致弹簧预紧量超出设计值，阀门出口压力偏高；盘厚偏小则会出现装配间隙，阀内动作时产生冲击异响。盘面的平面度也有明确要求，和弹簧端面接触的区域不能有明显凹凸，否则弹簧受力偏斜，会造成阀芯偏心磨损，缩短阀门整体使用寿命。这类盘式构件也可通用于其他管道调压装置、流体分配阀组内部，作为均流、承力的基础结构件使用。
