西门子NX基础零件建模练习实体结构

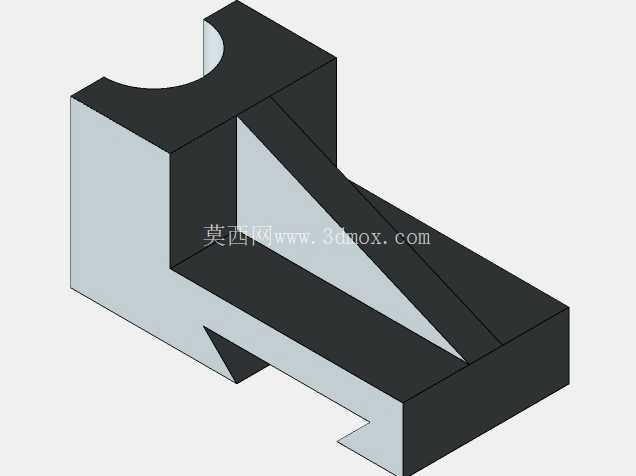

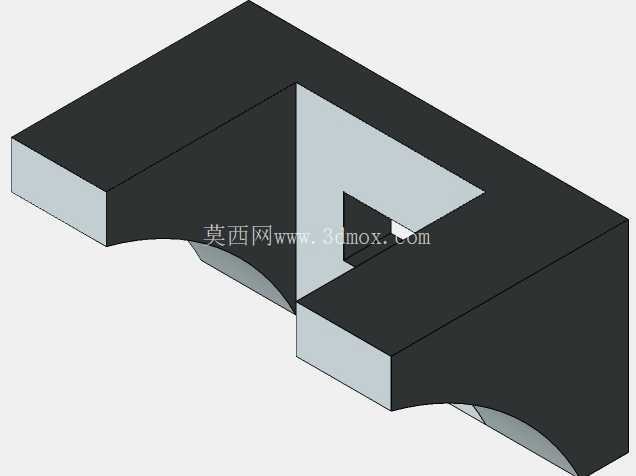

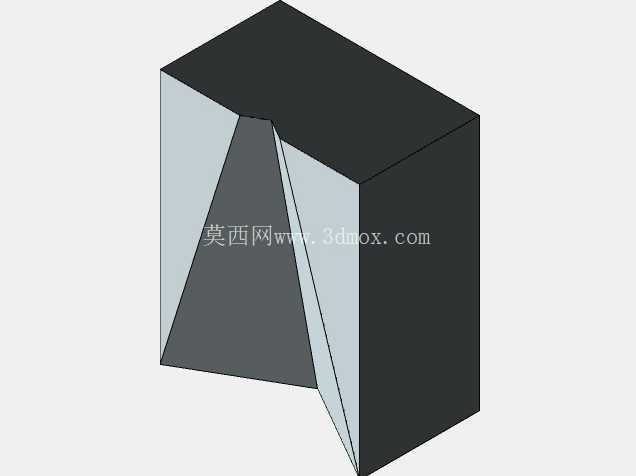

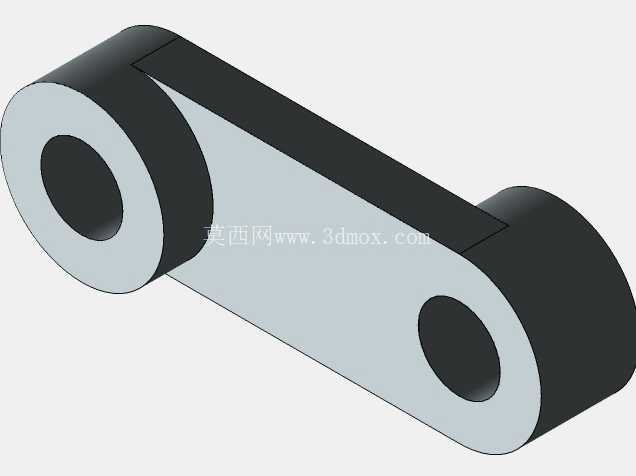

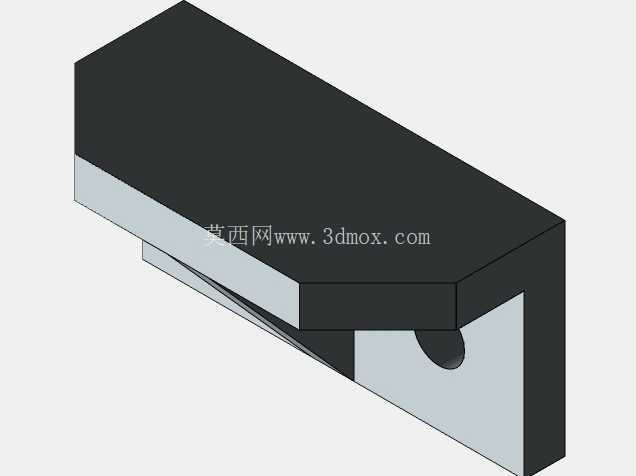

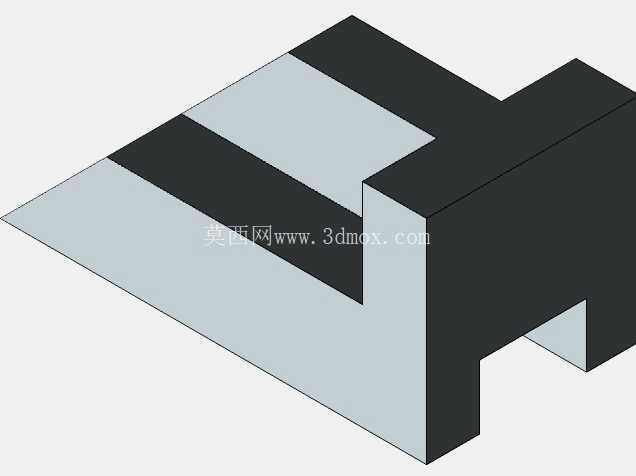

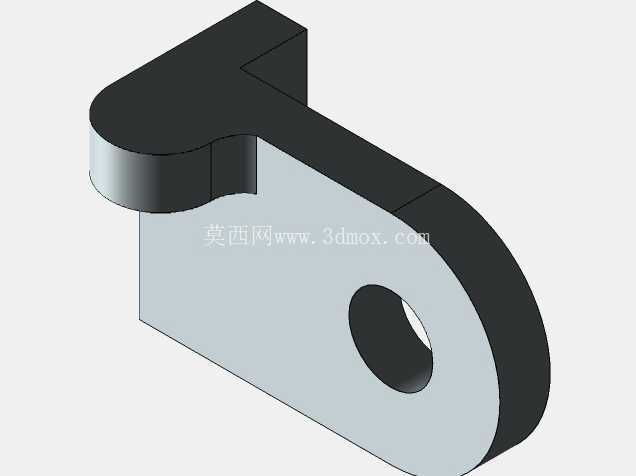

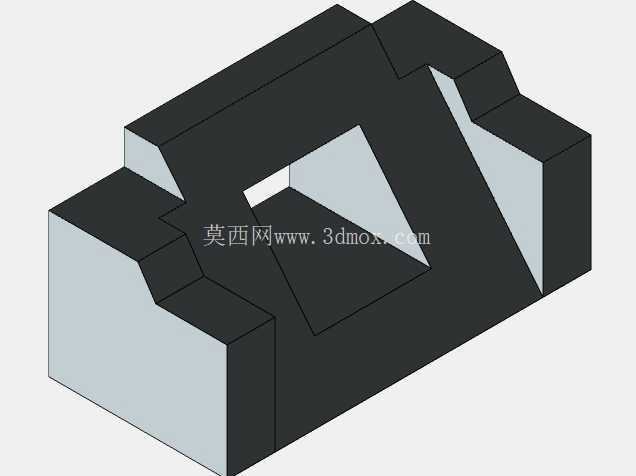

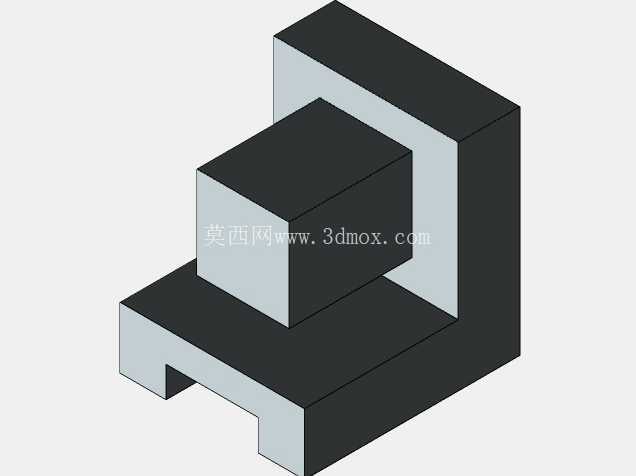

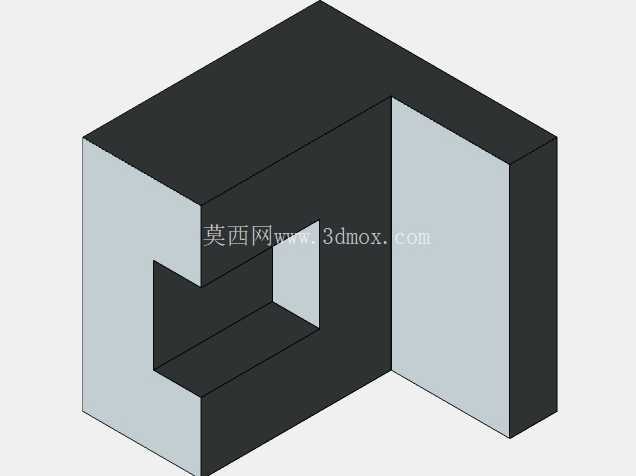

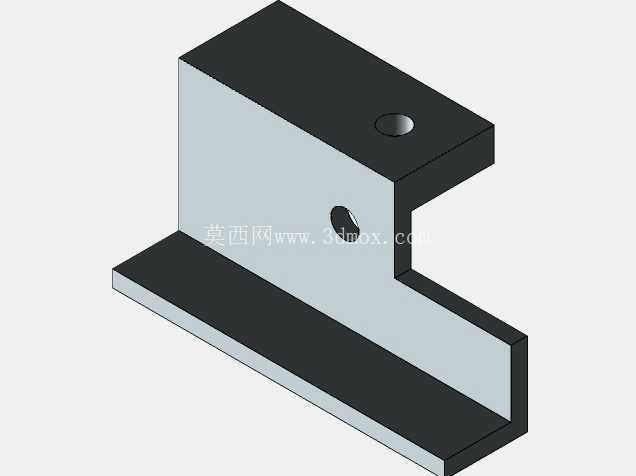

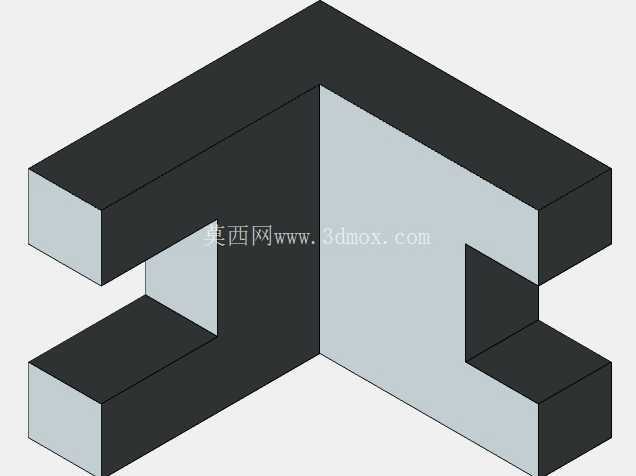

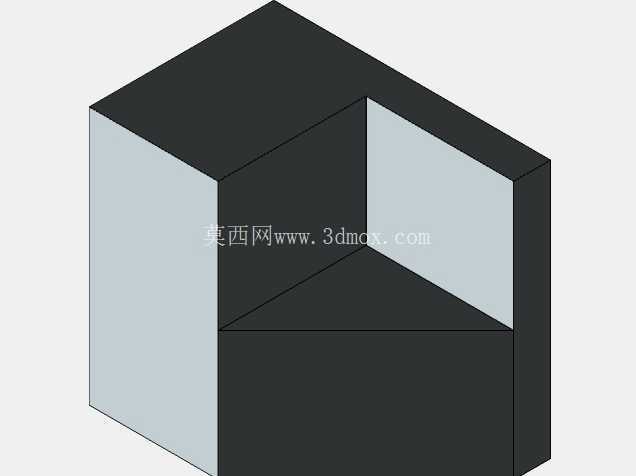

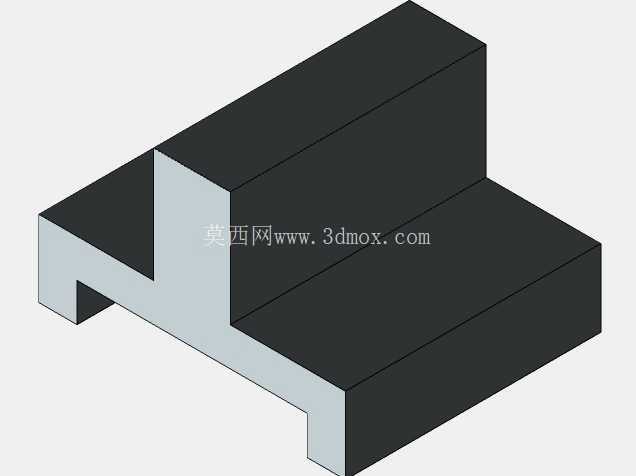

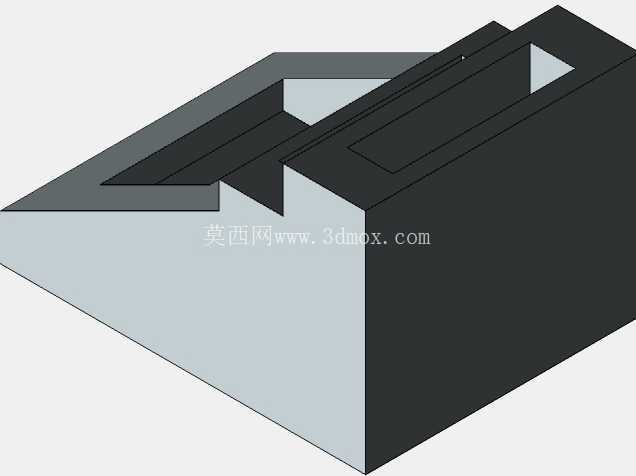

　　这套基础零件建模练习素材，覆盖了机械结构设计入门阶段最常接触的块体组合、凸台搭接、卡槽限位等典型结构，每一个练习件的结构都对应着工业现场实际零部件的核心特征，没有冗余的装饰性结构，全部围绕工程实际中需要通过三维建模完成的结构表达、尺寸约束、装配校验等核心需求设计。从实际应用场景来看，这类基础结构广泛出现在工装夹具的定位块、小型设备的安装支座、电子元器件的固定骨架等部位，比如车间里常用的非标工装定位挡块，就是通过L型基座加凸台配合的结构实现工件的X、Y向定位，底部的开槽结构则是为了适配T型槽工作台的安装螺栓，能快速调整固定位置，不需要额外加工复杂的连接结构，拆装效率很高。

　　在设计思路上，所有练习件都遵循从基础特征到细节特征的建模逻辑，先通过拉伸、旋转等基础命令构建主体轮廓，再通过倒角、开槽、凸台叠加等操作完成细节处理，每一步特征的建立都对应实际加工的工序逻辑，比如主体块的粗加工对应建模中的基础拉伸，卡槽的铣削对应建模中的切除特征，这种建模逻辑和加工工序对应的设计思路，能帮助初学者快速建立面向制造的设计思维，避免出现建模完成却无法加工的结构问题。

　　从外形尺寸与安装边界来看，这类基础练习件的尺寸设定都参考了通用机械零部件的常用尺寸区间，比如L型基座的壁厚设定在均匀等厚的区间，避免出现壁厚不均导致的注塑或铸造缺陷，凸台的配合尺寸预留了常规的公差配合余量，底部的开槽宽度适配通用的安装螺栓直径，安装面的平面度要求在建模中通过共面约束来保证，不需要额外添加冗余的定位特征，就能满足实际安装时的贴合要求。在功能特性层面，这类块体组合结构的核心作用是实现定位、支撑、固定三大基础功能，L型的两个垂直面可以作为两个方向的定位基准，上方的凸台结构可以嵌入待固定零件的凹槽内实现限位，底部的开槽结构可以让固定螺栓在槽内滑动调整位置，适配不同安装孔位的固定需求，整个结构没有多余的活动部件，可靠性高，在负载不大的支撑场景下不需要额外的加强筋就能满足刚度要求，适合作为入门阶段掌握特征建模、约束添加、工程图生成的练习载体。很多刚接触三维建模的从业者容易陷入追求复杂曲面、花哨造型的误区，反而忽略了这类基础块体结构的建模精度与工艺合理性，实际上工业现场80%以上的非标结构件都是这类由基础特征组合而成的零件，把这类基础结构的建模逻辑摸透，掌握不同特征之间的约束关系、尺寸标注的基准选择、安装结构的预留空间设计，后续处理复杂设备的结构设计时才能做到逻辑清晰，不会出现特征混乱、装配干涉、无法加工的问题。

　　比如在做小型电源模块的安装支架设计时，就会用到这类L型支撑加凸台定位的结构，凸台刚好卡入电源模块底部的定位槽，L型的立面贴合设备的安装壁面，底部开槽可以调整安装位置抵消装配误差，整个零件只需要通过简单的铣削加工就能完成，加工成本低，安装效率高，完全满足工业场景下的使用需求。建模过程中需要特别注意各个特征之间的父子关系，比如作为基准的L型主体必须作为第一个基础特征，后续的凸台、开槽特征都要以主体的基准面作为参考，避免出现特征参考丢失导致的模型报错，同时各个垂直面、平行面的约束要完全定义，不能出现欠约束的浮动特征，保证模型修改尺寸时不会出现结构变形，这也是实际工程建模中最基础也最核心的要求，毕竟工业设计中的模型经常需要根据现场需求调整尺寸，完全定义的特征结构能大幅提升模型修改的效率，减少重复建模的工作量。
