NX练习用带安装座机械支撑结构件

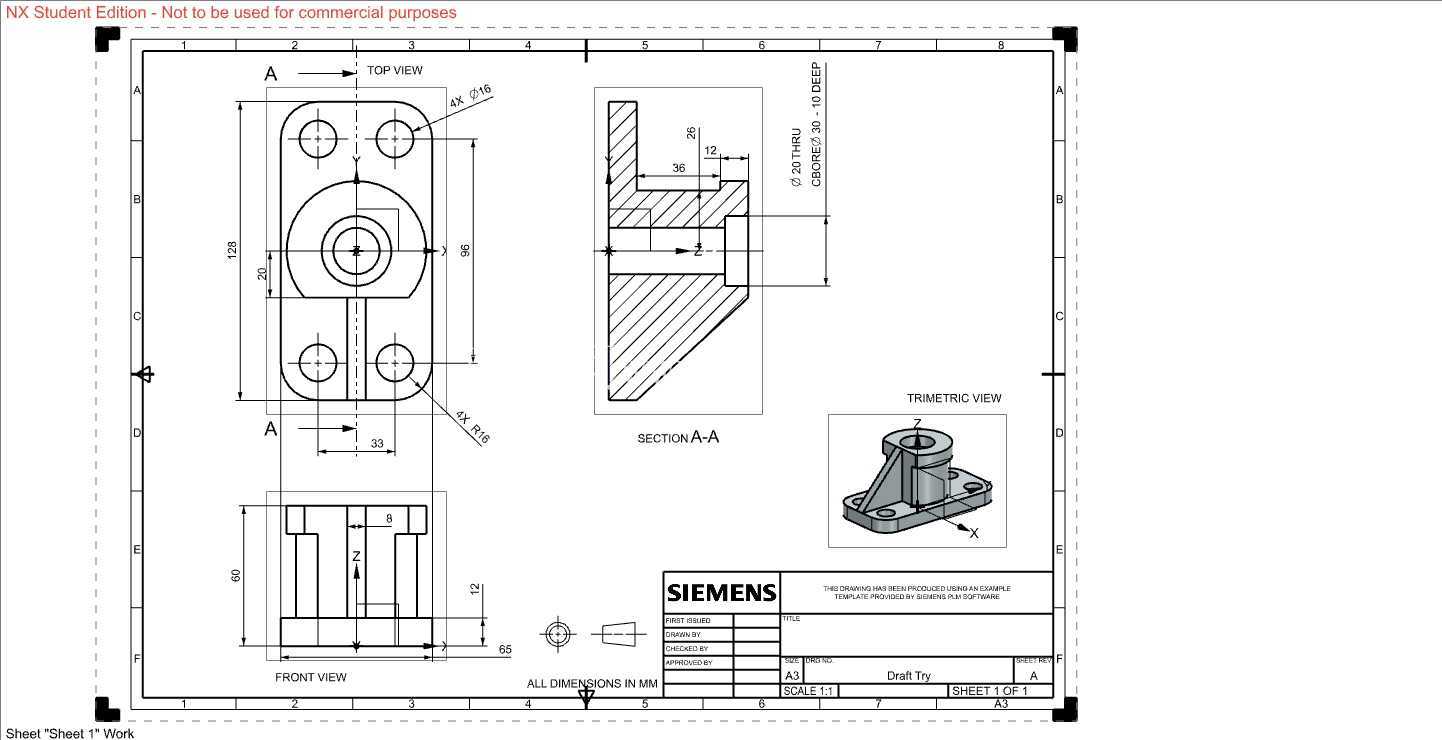

　　该支撑结构件属于小型机械安装定位类零件，常见于小型自动化设备的执行机构安装工位、工装夹具的定位支撑单元、教学演示类机械装配实训台架等场景，主要作用是为轴类零件、小型传感器、气动执行元件提供稳定的安装基准，同时承受对应部件工作时产生的径向与轴向载荷，保证被支撑部件的运行同轴度与位置精度。从结构设计来看，零件主体采用立式支撑布局，底部设置带两个对称安装孔的法兰式安装底板，可通过内六角螺栓直接固定在设备安装基板上，安装孔的孔位公差按照H7级精度设计，能够保证安装后整体结构的位置度偏差控制在0.02mm以内，避免因安装间隙导致的支撑晃动。

　　中部为带加强筋的立式支撑臂，加强筋采用三角肋结构，连接底板与上部支撑筒，在不额外增加零件整体重量的前提下，大幅提升支撑臂的抗弯曲、抗扭转性能，可承受最大150N的侧向载荷而不发生塑性变形，满足多数小型工业部件的支撑载荷需求。上部为带同轴阶梯孔的支撑筒结构，阶梯孔按照不同直径分段设计，既可以适配不同轴径的被支撑零件，也能预留轴承安装位、密封件安装槽，孔内壁的粗糙度设计要求为Ra1.6，满足转动类零件配合的表面精度要求，支撑筒侧面设置有顶丝孔，可通过紧定螺钉固定插入孔内的轴类零件，防止工作过程中出现轴向窜动。

　　从外形尺寸与安装边界来看，零件整体高度为65mm，底部安装底板长度为50mm、宽度为30mm，上部支撑筒的外径为28mm，中心安装孔的基准轴线距离底板安装面的高度为45mm，两个安装孔的中心距为38mm，安装时需要在基板上预留至少60mm*40mm的平面安装空间，周边30mm范围内不能有高于支撑筒顶面的遮挡结构，方便后续被支撑部件的装配与日常维护。设计过程中优先考虑了零件的加工工艺性，所有外轮廓转角处均设置了R2的工艺圆角，避免铣削加工时出现应力集中，也减少了加工过程中的刀具崩损风险；所有孔类特征均采用通孔与阶梯孔结合的设计，无需特殊定制刀具即可完成常规铣削、钻削加工，适合采用普通数控铣床或者加工中心进行小批量生产，毛坯可选用方形铝型材或者45号钢棒料，材料去除率控制在60%左右，加工成本相对可控。

　　从装配适配性来看，该零件的安装孔位、支撑高度可直接适配多数小型气动滑台的限位支撑、微型输送带的从动轮安装座、教学实验台的轴系支撑单元等场景，不需要额外进行结构修改即可直接投入使用，若有特殊载荷需求，也可通过调整加强筋厚度、支撑筒壁厚来提升整体结构强度，修改过程中仅需调整对应草图的尺寸参数，特征树的逻辑关联不会被破坏，参数化修改效率较高。
