传动机构用十字头连接组件结构设计

　　在往复式动力传输场景中，十字头是连接活塞杆与连杆、将旋转运动转化为直线往复运动的核心中间部件，常见于活塞式压缩机、往复泵、蒸汽机以及部分压力加工设备的传动端，承担着侧向力承载、运动方向转换、运动轨迹约束的关键作用，其结构合理性直接决定整套传动机构的运行稳定性、磨损速率与检修周期。

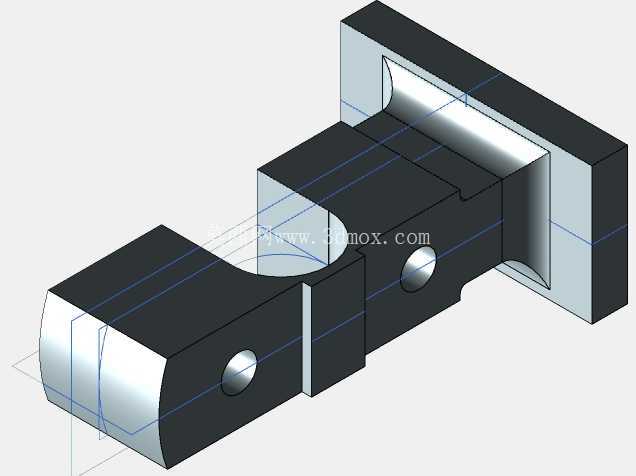

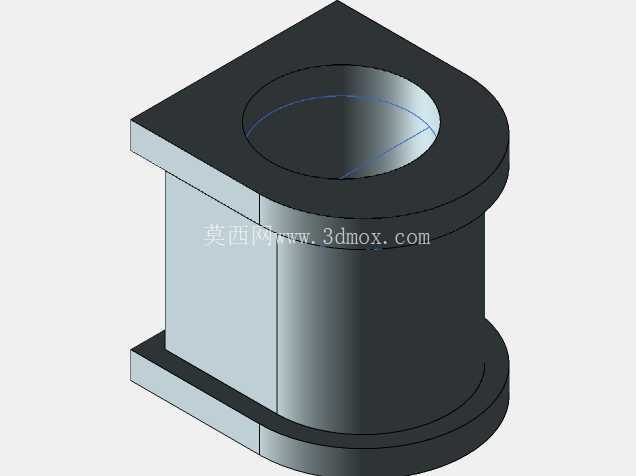

　　从实际工况承载逻辑来看，这类十字头组件在运行过程中需要同时承受连杆传递的交变推力、活塞杆侧的直线往复载荷，以及十字头滑道面施加的侧向支撑反力，因此在结构设计时首先要兼顾刚性与轻量化的平衡：主体采用一体式块状基体结构，避免多件拼接带来的装配累积误差与连接松动风险，基体两侧设置与滑道配合的平滑导向面，导向面的平面度、平行度公差需要控制在IT7级以内，保证往复运动过程中不会出现卡滞、偏磨的问题。基体中部开设的半圆弧凹槽是与连杆小头配合的安装位，凹槽的曲率半径需要与连杆小头衬套的外径完全匹配，配合间隙控制在0.08-0.15mm区间，既保证铰接转动的灵活性，又避免间隙过大带来的运动冲击。

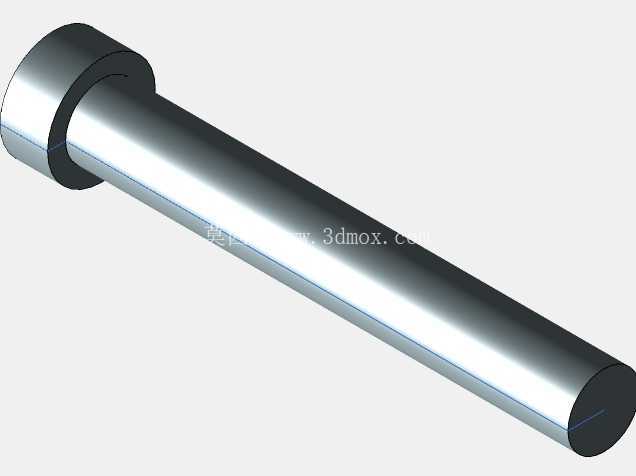

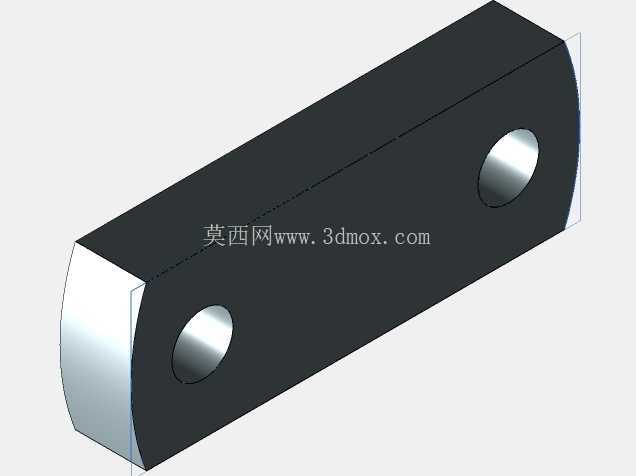

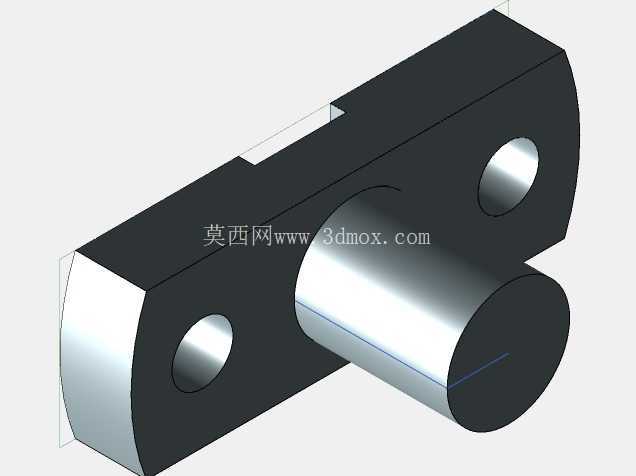

　　基体上对称布置的两个横向通孔是十字头销的安装孔，孔的同轴度公差需要严格控制，十字头销穿过该孔与连杆小头衬套、两侧的十字头滑履连接，将连杆的摆动转化为十字头的直线往复运动，孔的表面需要做硬化处理，硬度达到HRC55-60，降低长期往复铰接转动带来的接触磨损。基体一端的垂直安装板是与活塞杆端连接的配合面，安装板上预留的定位止口与活塞杆端部的凸台精准配合，保证活塞杆与十字头的同轴度，避免运动过程中活塞杆出现偏摆，造成密封件异常磨损、填料泄漏的问题。

　　从安装边界维度来看，这类十字头的外形尺寸需要与设备的十字头滑道内径、连杆小头宽度、活塞杆端连接尺寸完全适配：导向面的跨距尺寸需要比滑道内径小0.2-0.3mm，预留热膨胀间隙与润滑油膜空间；横向销孔的中心高度需要与曲轴回转中心、活塞杆中心的设计高度一致，偏差不超过0.05mm，避免运动过程中出现附加弯矩；端部安装板的止口深度需要保证活塞杆连接后，锁紧螺母有足够的预紧行程，不会出现连接松脱的问题。

　　在结构细节设计上，十字头的所有棱边都做了R2-R3的圆角过渡，避免应力集中造成交变载荷下的疲劳开裂；导向面表面设计有均匀分布的润滑油槽，运行过程中润滑油可以通过油槽均匀分布在整个摩擦面，形成稳定的动压润滑油膜，降低摩擦系数，减少滑道与十字头的磨损；销孔内部设计有润滑油道，与十字头内部的通油孔连通，润滑油可以直接输送到十字头销与衬套的摩擦面，保证铰接部位的润滑充分，避免干摩擦造成的烧瓦、抱轴故障。

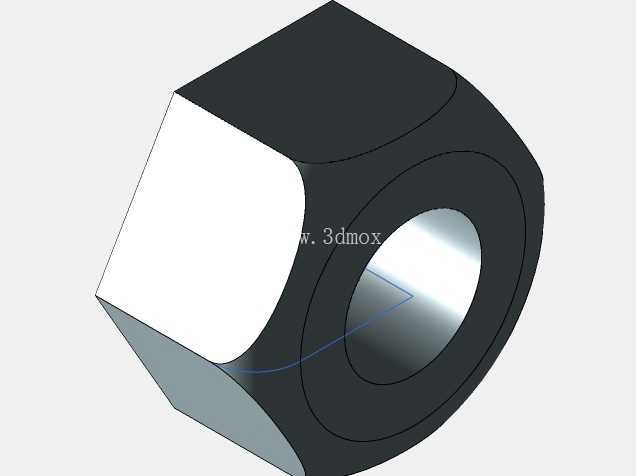

　　实际装配过程中，十字头与滑道的接触面积需要达到总面积的70%以上，接触点均匀分布，避免局部接触应力过大造成的滑道拉伤；十字头销与销孔的配合采用过渡配合，装配时需要采用热装工艺，将十字头基体均匀加热到120-150℃后快速装入销子，冷却后形成稳定的过盈连接，避免运行过程中销子转动造成孔壁磨损；端部与活塞杆的连接需要采用液压拉伸器锁紧，预紧力达到设计值的1.1倍，保证运行过程中连接不会松动，同时不会因为预紧力过大造成活塞杆螺纹变形。

　　从运动逻辑来看，十字头在滑道内做直线往复运动时，连杆绕十字头销做小幅摆动，十字头的存在将连杆摆动产生的侧向力完全传递到机身滑道上，活塞杆只承受轴向的拉力与压力，不承受侧向弯矩，这一结构设计大幅降低了活塞杆的弯曲变形风险，同时也让活塞杆与气缸密封件之间始终保持对中状态，大幅延长密封件的使用寿命，减少设备的停机维护时间。在不同工况的设备中，十字头的尺寸会根据载荷大小做对应调整：小型往复泵的十字头可以采用铸铁材质，降低制造成本；中高压压缩机的十字头需要采用铸钢或者锻钢材质，基体表面堆焊巴氏合金或者铜合金导向层，提升耐磨性能；大型重载压力机的十字头则需要采用焊接钢结构，经过时效处理消除内应力，保证长期重载运行下的结构稳定性。
