电源变压器支撑固定金属框架结构

　　这款框架结构主要应用于中小功率电源变压器的整机装配环节，作为变压器核心绕组、铁芯组件的承载支撑部件，在工业控制电源、小型配电模块、设备内置供电单元的生产场景中广泛使用，能够为变压器内部易损的电磁组件提供稳定的物理防护与安装基准。从实际使用场景来看，这类框架需要适配变压器浸漆、烘干、总装、成品转运全流程的受力需求，既要在装配过程中承受工装夹具的夹持力，也要在设备长期运行过程中抵消电磁振动带来的结构疲劳，同时还要为外部接线端子、绝缘隔板预留足够的安装空间，避免高压部件与金属框架直接接触引发绝缘失效问题。

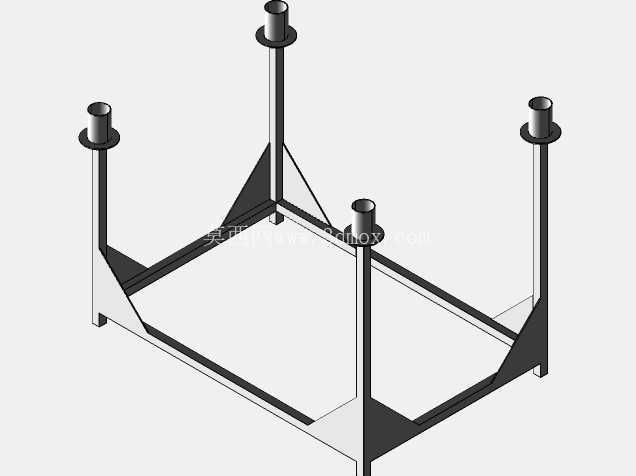

　　设计层面上，这款框架采用矩形底框搭配四根立式支撑柱的结构形式，底框采用等边角钢拼接成型，拼接位置设置三角形加强筋板，筋板与底框、立柱的连接位置采用满焊工艺处理，能够有效避免长期受振后焊缝开裂的问题。四根支撑柱垂直布置在底框的四个角点位置，柱体顶端设置带定位凸台的安装座，凸台尺寸与变压器铁芯夹件的安装孔位精准匹配，装配时无需额外调整对位即可快速完成铁芯组件的落位，能够大幅减少总装环节的调校工时。支撑柱的高度经过精准核算，既保证铁芯底部与底框之间留有足够的通风间隙，满足变压器运行时的自然散热需求，也控制了整体结构的高度尺寸，避免占用过多的设备内部安装空间。

　　从安装边界来看，底框的外轮廓尺寸适配常规100-500VA容量电源变压器的安装基准，底框侧边预留的固定孔位可以直接与设备仓内的安装横梁通过螺栓锁附，孔位采用长圆孔设计，能够抵消不同设备仓的安装位加工公差，降低现场装配的适配难度。框架整体的承重冗余按照额定承载重量的1.5倍设计，即使变压器在运输过程中受到瞬时冲击载荷，也不会出现框架变形、立柱偏移的问题。结构设计时充分考虑了加工工艺性，所有弯折件的折弯半径均符合常规钣金加工的工艺要求，无需定制特殊刀具即可完成批量加工，焊缝位置均设置在非外观面，焊接完成后打磨平整即可进行喷塑处理，表面处理层厚度控制在60-80μm，能够满足常规工业环境下的防锈、防腐蚀要求，即使在湿度较高的配电仓内长期使用，也不会出现表层脱落、基材锈蚀的问题。

　　在功能特性上，这款框架除了基础的承载作用外，四个立柱的顶端凸台还可以作为外部绝缘护罩的安装定位点，护罩扣装后可以完全覆盖变压器的带电部位，避免运维过程中误触高压部件引发安全事故。底框的横梁位置预留了接地端子安装位，装配时可以直接将变压器的接地引线与框架连接，再通过框架的固定螺栓与设备壳体的接地端导通，形成可靠的接地保护回路，无需额外设置独立的接地安装支架。结构设计时还规避了常见的框架共振问题，通过调整立柱的截面尺寸与底框的加强筋布局，让框架的固有频率避开变压器50Hz工频振动的频率区间，从结构根源上降低设备运行时的共振噪音，减少长期振动带来的紧固件松脱风险。实际选型过程中，设计人员可以直接根据所适配变压器的铁芯尺寸、整机重量匹配对应规格的框架结构，无需从零开始进行支撑结构的设计验算，能够有效缩短电源产品的研发周期，减少结构验证环节的样机投入成本。
