三孔铰接式连接吊耳结构设计

　　这类三孔铰接吊耳在工业场景里的应用覆盖范围极广，从轻型物料悬挂输送线的节点连接，到小型工装夹具的活动铰接部位，再到非标自动化设备的连杆传动端，都能见到这类结构的身影。和单孔吊耳仅具备单点吊挂功能不同，三孔布局的结构天生就适配多杆件交汇的铰接场景，不需要额外加装转接件就能完成三个方向构件的活动连接，能有效减少装配环节的零件数量，降低连接节点的累计误差。

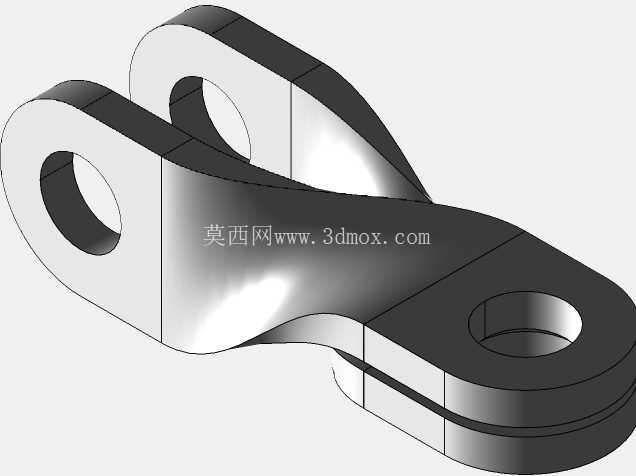

　　从功能特性上看，该吊耳采用双层叠片式的主体结构，三个铰接孔分别布置在结构的三个延伸端，其中两个孔位处于平行的双层片体上，第三个孔位位于叠合段的末端，这种布局能让不同方向的载荷通过片体平滑传递，不会在结构内部出现应力集中的锐角拐点。片体的边缘全部做了圆弧过渡处理，没有尖锐的直角棱边，一方面能避免装配过程中划伤操作人员，另一方面也能消除热处理环节的应力开裂风险，同时在承受交变载荷时，圆弧过渡区不会出现应力突变导致的疲劳裂纹，能有效提升构件的循环载荷耐受能力。

　　设计这类构件的时候，首先要核算的是每个铰接孔的承载边界，孔与孔之间的中心距需要匹配对应连接销轴的长度以及配套杆件的端部尺寸，避免装配后出现杆件运动干涉。片体的厚度选择要结合额定载荷下的剪切强度计算，双层叠片的结构相比单片等厚度的结构，具备更好的抗侧向弯曲能力，当连接部位受到侧向偏移载荷时，两片体可以协同受力，不会出现单片结构容易发生的侧向翘曲变形。铰接孔的公差选择需要匹配配套销轴的配合等级，如果是需要频繁转动的活动铰接场景，孔的公差带可以选H7，装配后加注润滑脂就能实现低阻尼转动；如果是仅做角度补偿的半固定连接，公差带可以放宽到H8，降低加工成本的同时也能满足使用需求。

　　从安装边界来看，该吊耳的三个孔位的同轴度需要控制在合理范围内，双层片体上的对应孔位同轴度误差不能超过0.02mm，否则穿装销轴的时候会出现卡滞，强行装配后会导致销轴受附加弯曲应力，缩短构件的整体使用寿命。叠合段的厚度尺寸需要和配套的叉形杆件开口尺寸匹配，间隙控制在0.1mm到0.2mm之间，间隙过大会导致连接节点出现窜动，影响整套机构的运动精度；间隙过小则会增加装配难度，甚至在涂装后出现无法装配的问题。吊耳的整体外轮廓尺寸需要提前校核运动包络，确保在整个铰接转动行程内，吊耳的边缘不会和周边的设备构件、管线发生碰撞，尤其是在多连杆联动的机构中，每个铰接件的运动轨迹都需要提前在三维环境中做干涉检查，避免实际装配后出现运动卡阻。

　　实际选型应用的时候，还要结合使用场景的环境因素调整表面处理方式，如果是在潮湿有腐蚀的工况下使用，表面可以做镀锌或者达克罗处理，提升防锈能力；如果是在普通室内工况使用，常规的喷塑或者发黑处理就能满足需求。铰接孔的端面可以根据载荷大小选择是否加装衬套，重载场景下加装铜基衬套能降低孔壁的磨损，延长吊耳的更换周期，轻载场景下直接利用基体材料的孔壁接触即可，不需要额外增加衬套来提升成本。这类结构在建模过程中，需要重点关注片体过渡曲面的曲率连续性，避免出现曲面褶皱导致的应力集中，所有的棱边倒角尺寸要统一，既方便加工时的刀具路径规划，也能让构件的受力传递更加平顺。
