圆形多接口气缸端盖结构设计

　　在气动执行元件的配套结构中，这类圆形多接口端盖是气缸缸筒端部的核心密封与连接载体，日常应用覆盖轻工自动化生产线的气动夹紧工位、物流分拣设备的气动推料单元、汽车焊装夹具的气动压紧模块等场景，承担着封闭缸筒腔体、连通气路、承载端侧连接载荷的多重作用。从结构设计逻辑来看，整体采用圆形盘式主体构型，是为了匹配标准圆形截面气缸缸筒的端面轮廓，保证周向密封压力均匀分布，避免局部应力集中导致的密封失效问题。主体盘面的厚度设计需要兼顾承压能力与整体重量控制，在常规0.5-1.0MPa的气动工作压力区间内，盘面厚度经过力学校核后，既可以承受活塞往复运动带来的周期性气压冲击，也不会因为过厚增加不必要的材料成本与整体重量。

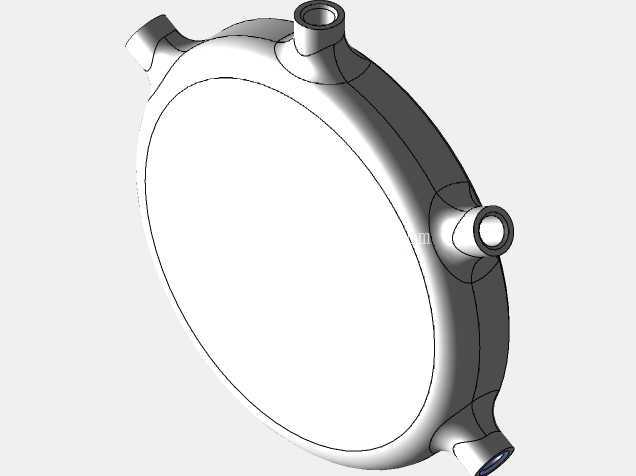

　　端盖上分布的多个径向凸台接口，分别承担不同的气路连通功能，其中两个对称分布的接口为气缸的进出气通路，接口内径尺寸匹配常用的气动快插接头规格，接口根部做了圆弧过渡处理，避免气路转角处出现紊流，同时降低根部的应力集中系数，防止长期受气压脉冲作用出现开裂问题。剩余的凸台结构为端盖的安装定位与附件连接位，可用于安装磁性开关支架、缓冲调节螺钉或者端侧固定拉杆，接口的位置度公差控制在±0.1mm范围内，保证装配时与缸筒、拉杆、活塞组件的同轴度要求，避免活塞运动时出现偏磨。

　　端盖与缸筒配合的端面设计有环形密封槽，槽宽与槽深尺寸匹配标准O型密封圈的压缩率要求，压缩率控制在15%-25%的合理区间，既保证静态密封效果，也不会因为压缩量过大导致密封圈过早老化失效。端盖的外轮廓边缘做了倒圆角处理，避免装配过程中锐边割伤密封件或者划伤操作人员，同时也能降低端盖在周转运输过程中的磕碰损伤概率。从安装边界来看，端盖的最大外径与配套缸筒的外径保持一致，周向分布的拉杆安装孔中心圆直径与标准气缸的拉杆孔位完全匹配，不需要额外修改安装尺寸即可直接替换同规格的标准气缸端盖，适配性较强。端盖的轴向总长度控制在合理范围内，不会额外增加气缸的整体安装长度，对于安装空间受限的紧凑工位场景十分友好。

　　在建模过程中，所有的接口螺纹、密封槽、安装孔位都严格遵循气动元件的通用设计标准，特征之间的过渡圆角、拔模斜度都充分考虑了后续注塑或者压铸加工的工艺可行性，比如所有的凸台根部都预留了合适的脱模斜度，密封槽的转角处采用小圆弧过渡，避免加工时出现应力集中或者刀具干涉问题。这类端盖在实际使用中，除了基础的密封与气路连通作用，部分带缓冲结构的端盖还会在端面设计缓冲腔，配合活塞端部的缓冲柱塞实现气缸行程末端的减速缓冲，降低活塞撞击端盖产生的噪音与振动，延长气缸整体的使用寿命。在结构验证阶段，需要重点校核端盖在最大工作压力下的变形量，保证密封面的平面度在受压状态下仍能满足密封要求，同时要对接口根部、安装孔位等应力集中区域做强度校核，确保在1.5倍额定工作压力的耐压测试下不会出现开裂或者永久变形。
