小型圆柱螺旋弹簧减震缓冲组件结构

　　在各类需要缓冲吸能、隔振降噪的机械结构场景中，这类小型减震缓冲组件的应用覆盖范围极广，从小型自动化设备的执行端隔振，到移动作业平台的行走机构减震，再到精密仪器的安装支座缓冲，都能见到同结构原理的部件身影。不同于重型设备使用的大载荷液压减震器，这类轻量化弹簧减震组件的核心作用，是抵消设备运行过程中产生的小幅高频振动，避免振动直接传递到相邻结构件上，减少连接件因长期受交变载荷出现的疲劳松动问题，同时也能降低振动传导带来的结构异响。

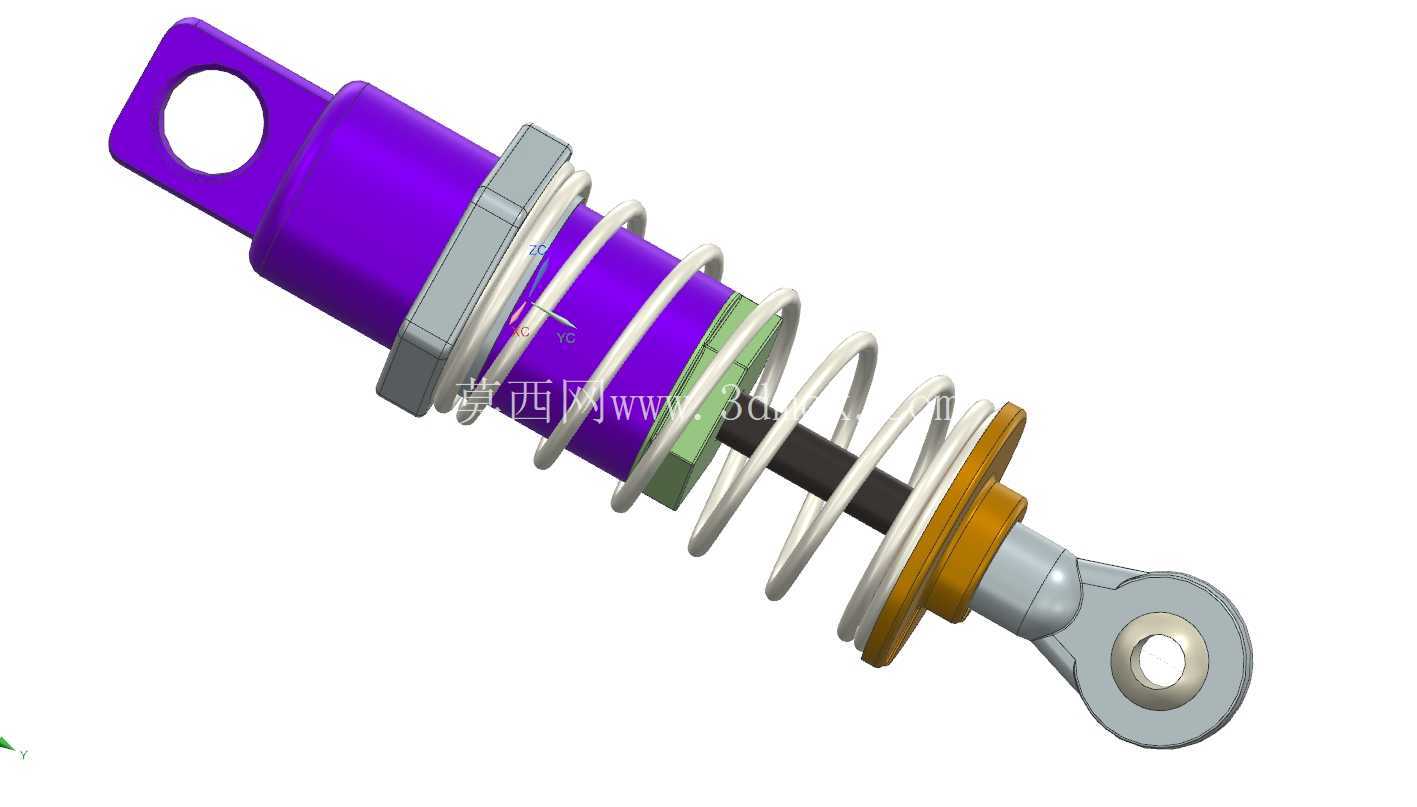

　　从结构功能拆分来看，该组件以圆柱螺旋压缩弹簧作为核心弹性元件，弹簧两端分别抵靠在不同的限位结构上：一端是带单耳安装孔的紫色筒体端，筒体内部预留了阻尼件的安装空间，可根据实际载荷需求填充不同阻尼系数的缓冲材料，调整整体的缓冲刚度；另一端是带球头铰接端的金属连接座，铰接结构允许安装时存在小角度的偏转余量，避免安装面存在平行度误差时，弹簧受到额外的侧向弯矩，导致弹簧出现偏磨、弹力衰减不均的问题。中间的导向杆贯穿整个弹簧内孔，两端分别与两侧的安装座配合，为弹簧的压缩回弹提供精准的导向，杜绝弹簧压缩过程中出现侧向弯折、错位的情况，保证弹力始终沿轴向传递。

　　设计这类组件时，首先要确认的是安装边界的尺寸约束：两端单耳安装孔的中心距是核心安装尺寸，需要匹配对应安装位的孔位间距，单耳的厚度与安装孔直径要适配常用的连接螺栓规格，保证连接强度满足载荷要求。弹簧的中径、线径与有效圈数需要根据额定缓冲载荷计算确定，既要保证额定载荷下弹簧的压缩量在设计行程范围内，不会出现并圈失效的情况，也要预留足够的余量应对瞬时冲击载荷，避免弹簧发生塑性变形。筒体部分的外径要小于弹簧的内径，保证弹簧压缩时不会与筒体外壁发生摩擦，减少运动过程中的磨损与异响；端部的限位挡圈厚度需要经过强度校核，保证承受弹簧最大弹力时不会出现变形脱出的问题。

　　实际选型应用时，这类组件常被用在小型代步工具的悬架缓冲位、自动化输送线的侧边缓冲挡块、小型动力设备的安装减震支座等场景。比如在轻型AGV小车的行走轮架上安装该组件，能够抵消地面不平整带来的颠簸振动，避免车上搭载的精密传感器因振动出现检测精度下降的问题；在小型气动冲压设备的执行端加装同结构缓冲件，能够吸收冲头到达行程终点时的剩余冲击力，减少冲击对设备机架的损伤，降低冲压作业的噪音。设计建模过程中，需要重点关注各配合件的公差配合：导向杆与安装座的配合间隙要控制在合理范围，既要保证杆体能顺畅滑动，又不能间隙过大导致导向精度不足；弹簧两端的支撑面需要做磨平处理，保证弹簧安装后垂直度符合要求，避免压缩时出现偏载。两端的铰接结构与单耳结构，分别适配不同的安装场景：铰接端适合存在相对转动的连接位，单耳端适合固定在刚性安装面上，两种连接结构的组合，让组件能够适应更多变的安装角度，降低对安装面加工精度的要求。

　　从结构可靠性角度考虑，这类组件的外露金属件需要做对应的表面处理，弹簧部分根据使用环境可选镀锌、喷塑等防锈工艺，避免长期在潮湿环境下使用出现锈蚀，影响弹簧的弹力与使用寿命。筒体内部的阻尼件可以选用聚氨酯、橡胶等不同材质，匹配不同的缓冲需求：需要快速回弹的场景选用高回弹阻尼材料，需要缓慢吸能的场景选用高阻尼系数材料，通过调整内部阻尼件的参数，就能在不改变外部安装尺寸的前提下，适配多种不同的缓冲工况，这类模块化的设计思路也能减少后续衍生型号的开发工作量，提升零部件的通用化率。
