特殊结构传动链轮三维设计

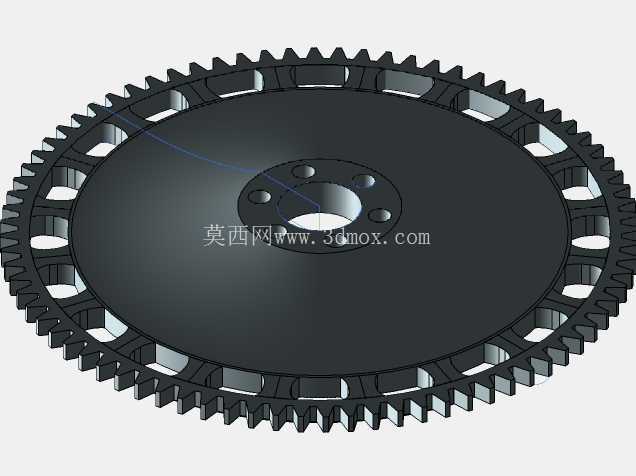

　　这类带镂空减重结构的链轮，常应用在中小载荷的链传动场景中，比如轻工输送线、小型动力传输单元、非标自动化设备的动力传递环节，相比实心链轮，它的转动惯量更低，高速运转时的动平衡表现更优，同时镂空结构也能减少材料用量，降低整体构件重量，适配对自重有严格要求的安装场景。从结构设计来看，轮齿部分采用标准链啮合齿形，齿廓曲线经过修形处理，能在链条啮入啮出时减少冲击，降低传动过程中的噪音与磨损，延长链条与链轮本身的使用寿命。

　　中心安装位设置了带定位孔的轮毂结构，中心通孔用于穿过传动轴，周围均匀分布的小孔用于穿装紧固螺栓，实现链轮与轴端法兰或者轮毂的刚性连接，这种连接方式能传递更大的扭矩，相比键连接的单点受力，螺栓均布的结构能让圆周方向受力更均匀，避免长期重载下出现键槽崩裂的问题。轮体部分的镂空不是随意开设的，每一处镂空的位置都经过受力校核，避开了轮齿传力的主应力路径，在轮齿根部与轮毂之间保留了足够厚度的辐板支撑结构，保证在额定载荷下轮体不会出现辐板变形、轮齿偏移的问题。实际选型使用时，需要匹配对应节距的传动链条，安装时要保证链轮与主动、从动轮的端面共面，偏差不能超过允许范围，否则会出现链条咬边、单侧磨损加剧的问题。

　　中心安装孔的尺寸与传动轴的配合公差一般选过渡配合，既能保证装配时的定位精度，也不会因为过盈量太大导致装配困难，周围的紧固螺栓需要按照对角顺序分次拧紧，避免轮毂端面受力不均导致链轮安装偏斜。这类链轮的适用转速区间比同规格实心链轮更高，因为自重降低后，轴端的径向载荷更小，轴承的使用寿命也能相应延长，在一些需要频繁启停的传动场景中，更低的转动惯量能减少电机启动时的峰值扭矩，降低驱动单元的选型功率余量，一定程度上能压缩设备的整体成本。设计过程中，齿形部分的参数需要严格匹配所用链条的标准参数，包括齿顶圆直径、齿根圆直径、齿槽的圆弧半径，这些参数如果出现偏差，会直接导致啮合不畅，出现跳齿、卡滞的问题。

　　辐板的厚度需要根据传递的额定扭矩计算，不能为了过度减重而削减必要的结构强度，镂空的边缘都做了圆角过渡处理，避免应力集中导致的疲劳裂纹，长期交变载荷下也能保证结构可靠性。安装边界方面，链轮的外径尺寸决定了传动中心距的调整范围，安装时需要预留足够的链条张紧调节空间，同时轮体两侧要留出不小于10毫米的安全间隙，避免运转过程中与周边的机架、护罩发生剐蹭。在输送线场景中使用时，这类链轮常搭配双侧弯板链条使用，镂空结构还能方便运维人员观察链条的润滑情况，及时补充润滑脂，减少日常维护的工作量。相比带轮毂的一体式铸造链轮，这种机加工成型的镂空链轮精度更高，齿形的一致性更好，传动的平稳性更优，适合对传动精度有一定要求的中高速传动场景。
